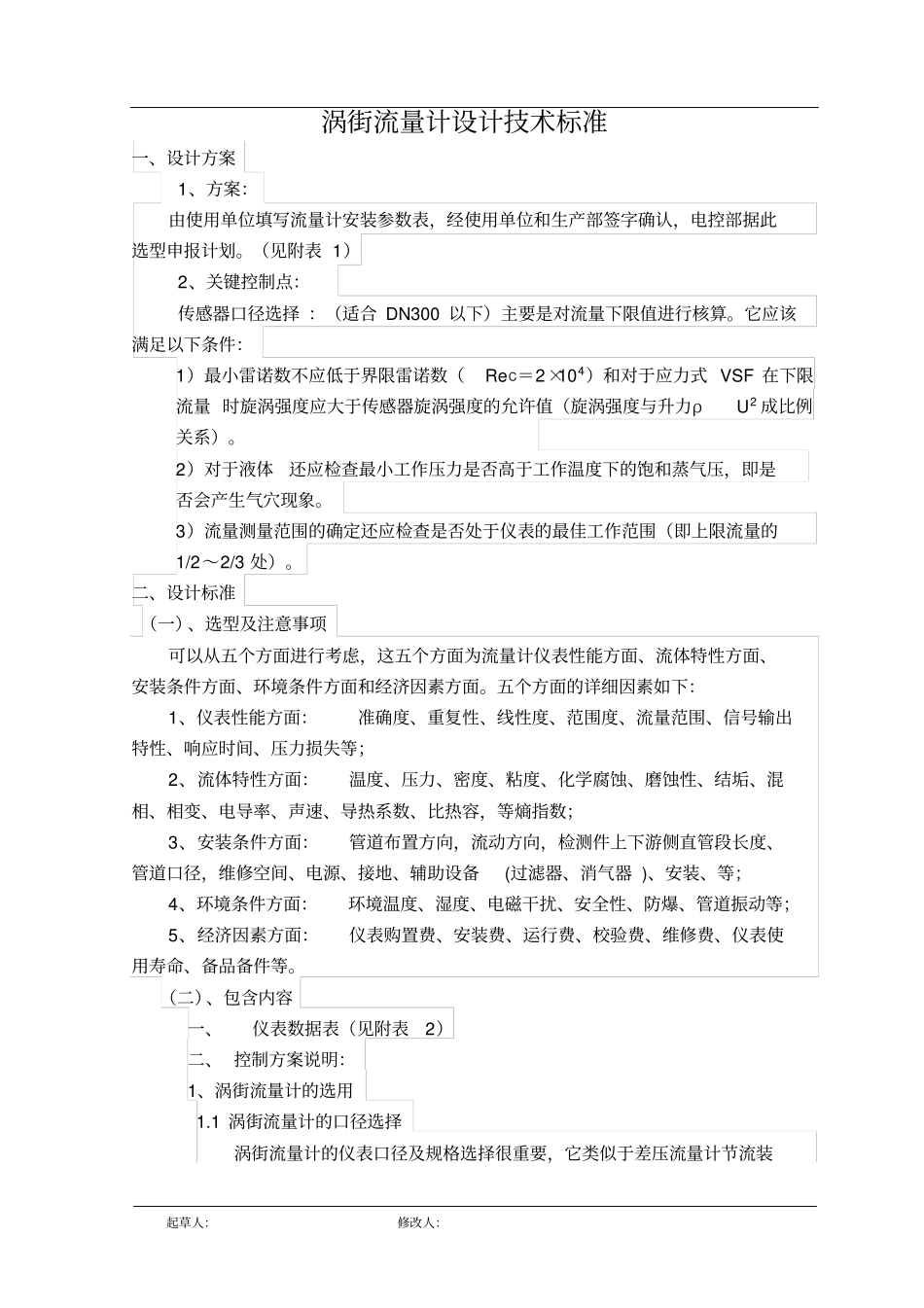

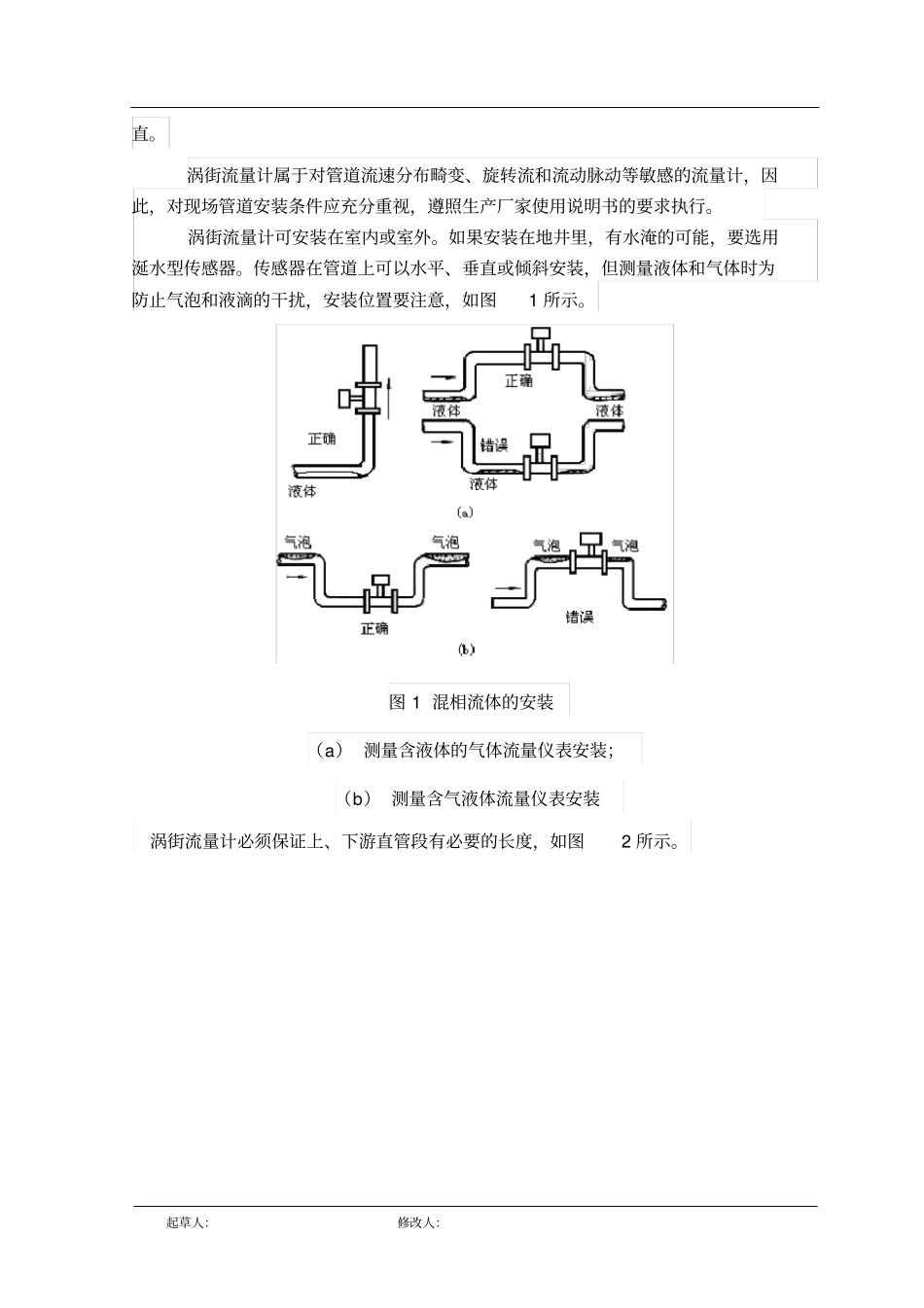

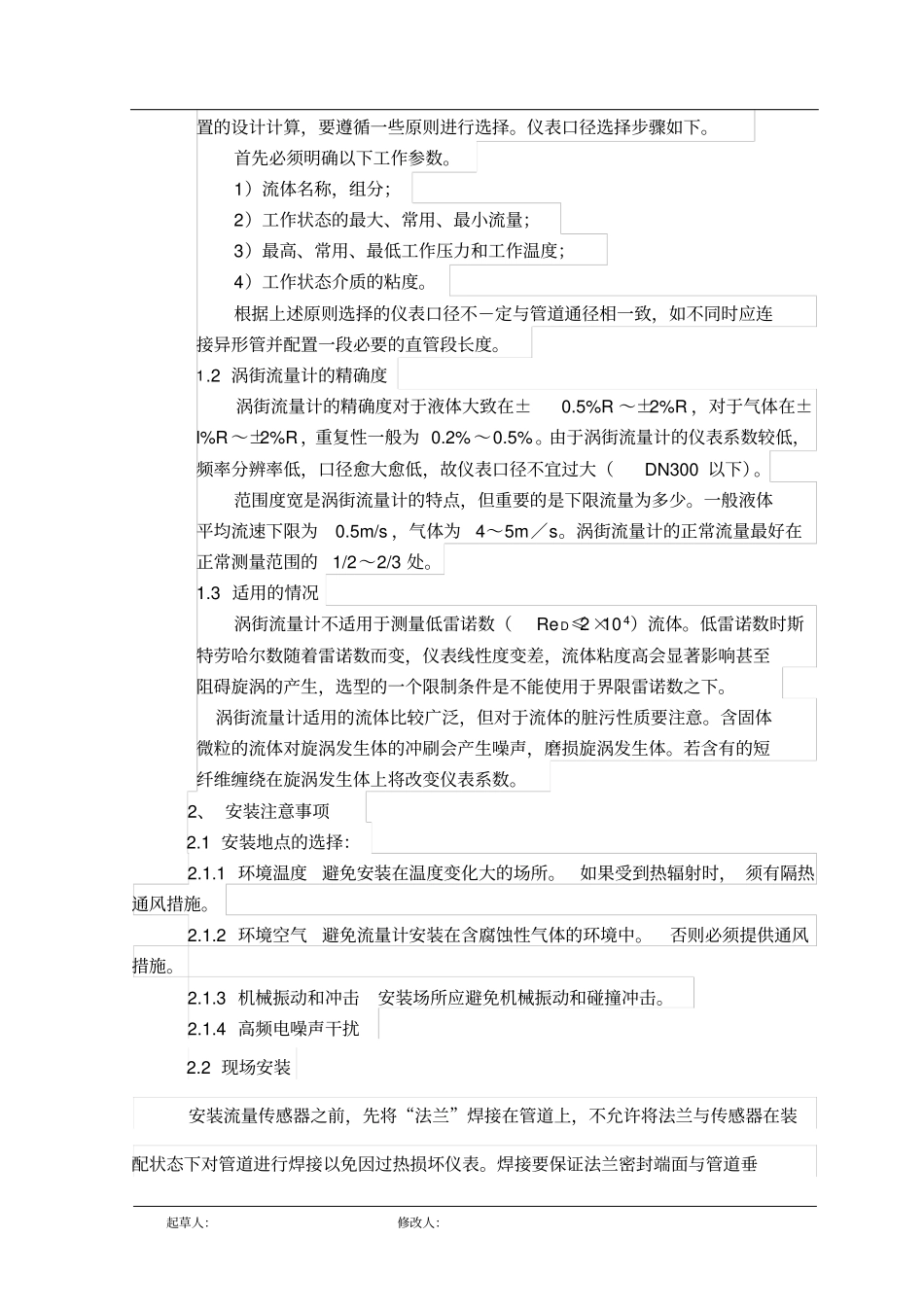

起草人:修改人:涡街流量计设计技术标准一、设计方案1、方案:由使用单位填写流量计安装参数表,经使用单位和生产部签字确认,电控部据此选型申报计划。(见附表 1)2、关键控制点:传感器口径选择 :(适合 DN300 以下)主要是对流量下限值进行核算。它应该满足以下条件:1)最小雷诺数不应低于界限雷诺数(ReC=2×104)和对于应力式 VSF 在下限流量 时旋涡强度应大于传感器旋涡强度的允许值(旋涡强度与升力ρU2 成比例关系)。2)对于液体还应检查最小工作压力是否高于工作温度下的饱和蒸气压,即是否会产生气穴现象。3)流量测量范围的确定还应检查是否处于仪表的最佳工作范围(即上限流量的1/2~2/3 处)。二、设计标准(一)、选型及注意事项可以从五个方面进行考虑,这五个方面为流量计仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。五个方面的详细因素如下:1、仪表性能方面:准确度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等;2、流体特性方面:温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容,等熵指数;3、安装条件方面:管道布置方向,流动方向,检测件上下游侧直管段长度、管道口径,维修空间、电源、接地、辅助设备(过滤器、消气器 )、安装、等;4、环境条件方面:环境温度、湿度、电磁干扰、安全性、防爆、管道振动等;5、经济因素方面:仪表购置费、安装费、运行费、校验费、维修费、仪表使用寿命、备品备件等。(二)、包含内容一、仪表数据表(见附表2)二、 控制方案说明:1、涡街流量计的选用1.1 涡街流量计的口径选择涡街流量计的仪表口径及规格选择很重要,它类似于差压流量计节流装起草人:修改人:置的设计计算,要遵循一些原则进行选择。仪表口径选择步骤如下。首先必须明确以下工作参数。1)流体名称,组分;2)工作状态的最大、常用、最小流量;3)最高、常用、最低工作压力和工作温度;4)工作状态介质的粘度。根据上述原则选择的仪表口径不-定与管道通径相一致,如不同时应连接异形管并配置一段必要的直管段长度。1.2 涡街流量计的精确度涡街流量计的精确度对于液体大致在±0.5%R ~±2%R ,对于气体在±l%R ~±2%R ,重复性一般为 0.2% ~0.5% 。由于涡街流量计的仪表系数较低,频率分辨率低,口径愈大愈低,故仪表口径不宜过大(DN300 以下)。范围度宽是涡街流量计的特点,但重...
