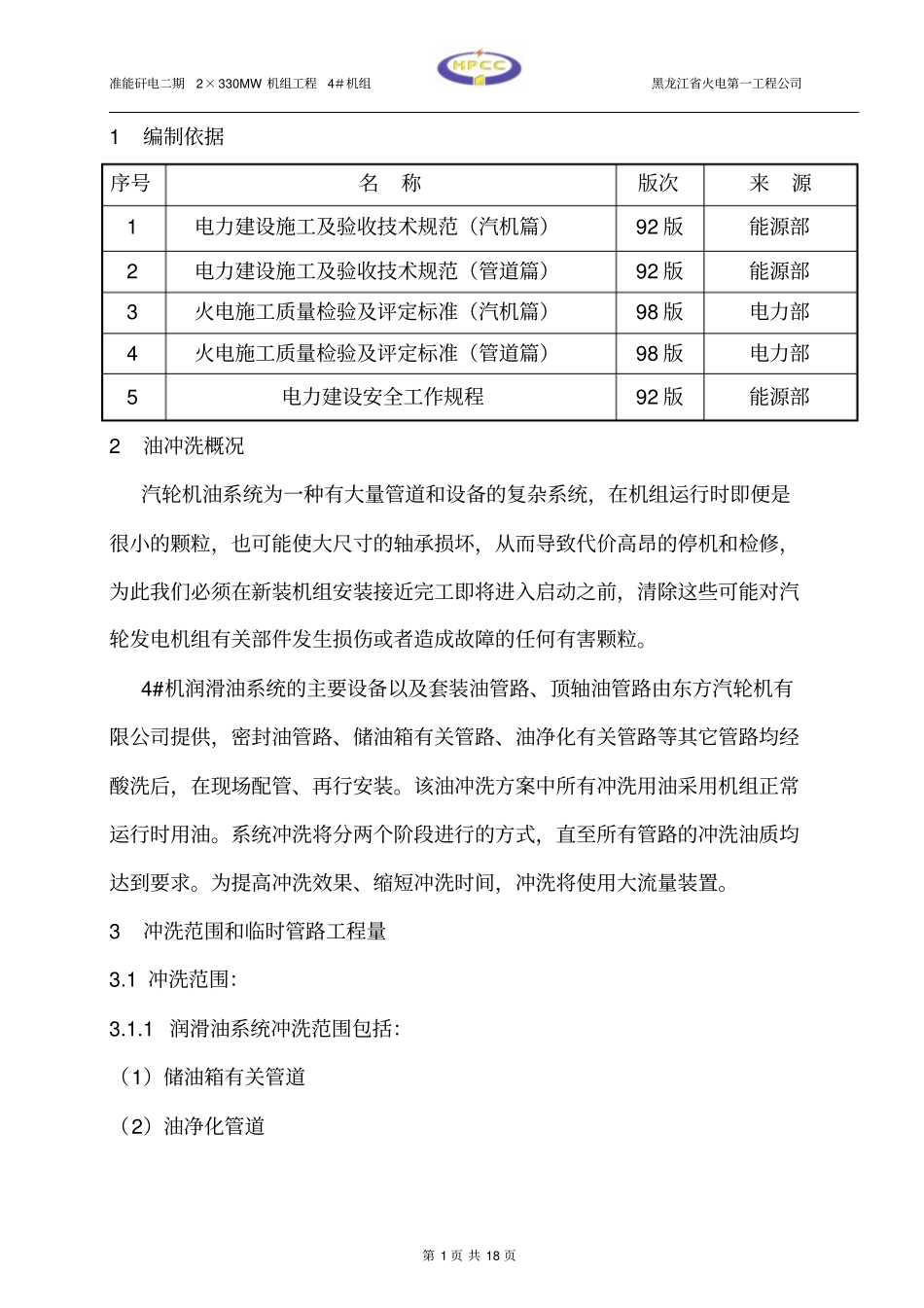

准能矸电二期2× 330MW 机组工程4＃机组黑龙江省火电第一工程公司目录1 编制依据2 油冲洗概况3 油冲洗范围和临时管路工程量4油冲洗进度计划与劳动力计划5油冲洗条件6机工具配备7油冲洗工艺流程8油冲洗作业程序9安全措施10质量标准11附图、附表准能矸电二期2× 330MW 机组工程4＃机组黑龙江省火电第一工程公司第 1 页 共 18 页1 编制依据序号名称版次来源1 电力建设施工及验收技术规范（汽机篇）92 版能源部2 电力建设施工及验收技术规范（管道篇）92 版能源部3 火电施工质量检验及评定标准（汽机篇）98 版电力部4 火电施工质量检验及评定标准（管道篇）98 版电力部5 电力建设安全工作规程92 版能源部2 油冲洗概况汽轮机油系统为一种有大量管道和设备的复杂系统，在机组运行时即便是很小的颗粒，也可能使大尺寸的轴承损坏，从而导致代价高昂的停机和检修，为此我们必须在新装机组安装接近完工即将进入启动之前，清除这些可能对汽轮发电机组有关部件发生损伤或者造成故障的任何有害颗粒。4#机润滑油系统的主要设备以及套装油管路、顶轴油管路由东方汽轮机有限公司提供，密封油管路、储油箱有关管路、油净化有关管路等其它管路均经酸洗后，在现场配管、再行安装。该油冲洗方案中所有冲洗用油采用机组正常运行时用油。系统冲洗将分两个阶段进行的方式，直至所有管路的冲洗油质均达到要求。为提高冲洗效果、缩短冲洗时间，冲洗将使用大流量装置。3 冲洗范围和临时管路工程量3.1 冲洗范围：3.1.1 润滑油系统冲洗范围包括：（1）储油箱有关管道（2）油净化管道准能矸电二期2× 330MW 机组工程4＃机组黑龙江省火电第一工程公司第 2 页 共 18 页（3）主润滑油管（主油泵进出油管、冷油器进出管路、轴承供油管路、回油套管）（4）顶轴油管路（5）其它设备润滑、冷却油管路（6）仪表管 (7) 发电机密封油管道3.2 油冲洗临时管道工程量为提高冲洗效果和缩短冲洗时间，本次冲洗将采用大流量装置作为冲洗动力，其通过临时管路与油系统连接。临时管道具体如图（一）所示。另外，轴承预冲洗时，也采用临时管路。4油冲洗进度计划与劳动力计划4.1 油冲洗进度计划： 2009 年 11 月 20 日— 2010 年 01 月 20 日4.2 润滑油、密封油冲洗为汽机油系统安装分部工程中的一个分项工程。油冲洗期间，将实行两班制，安排人员轮流值班，以实现24 小时不间断冲洗。4.3 劳动力计划：有参加作业人员熟悉并掌握油系统冲洗工序...
