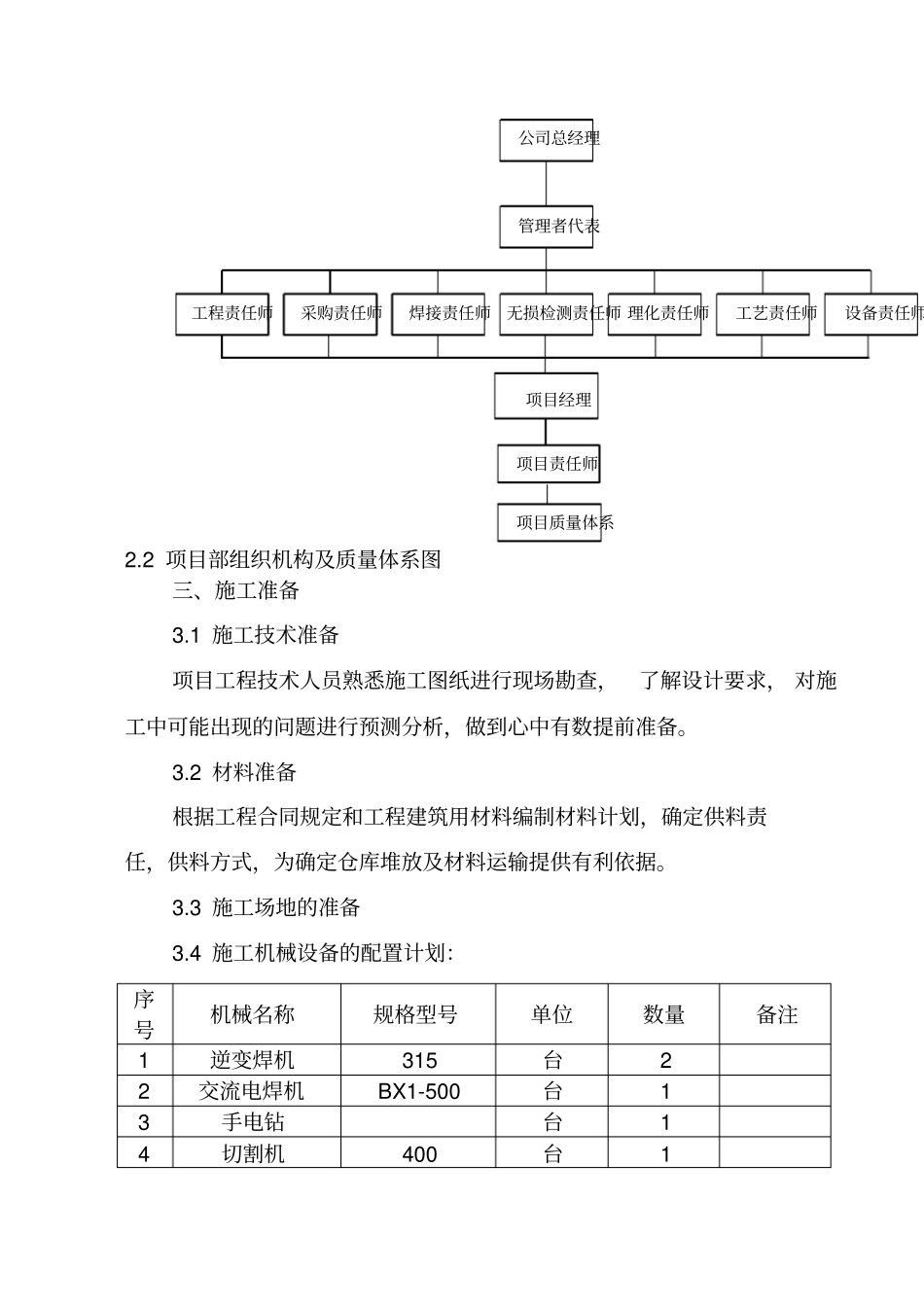

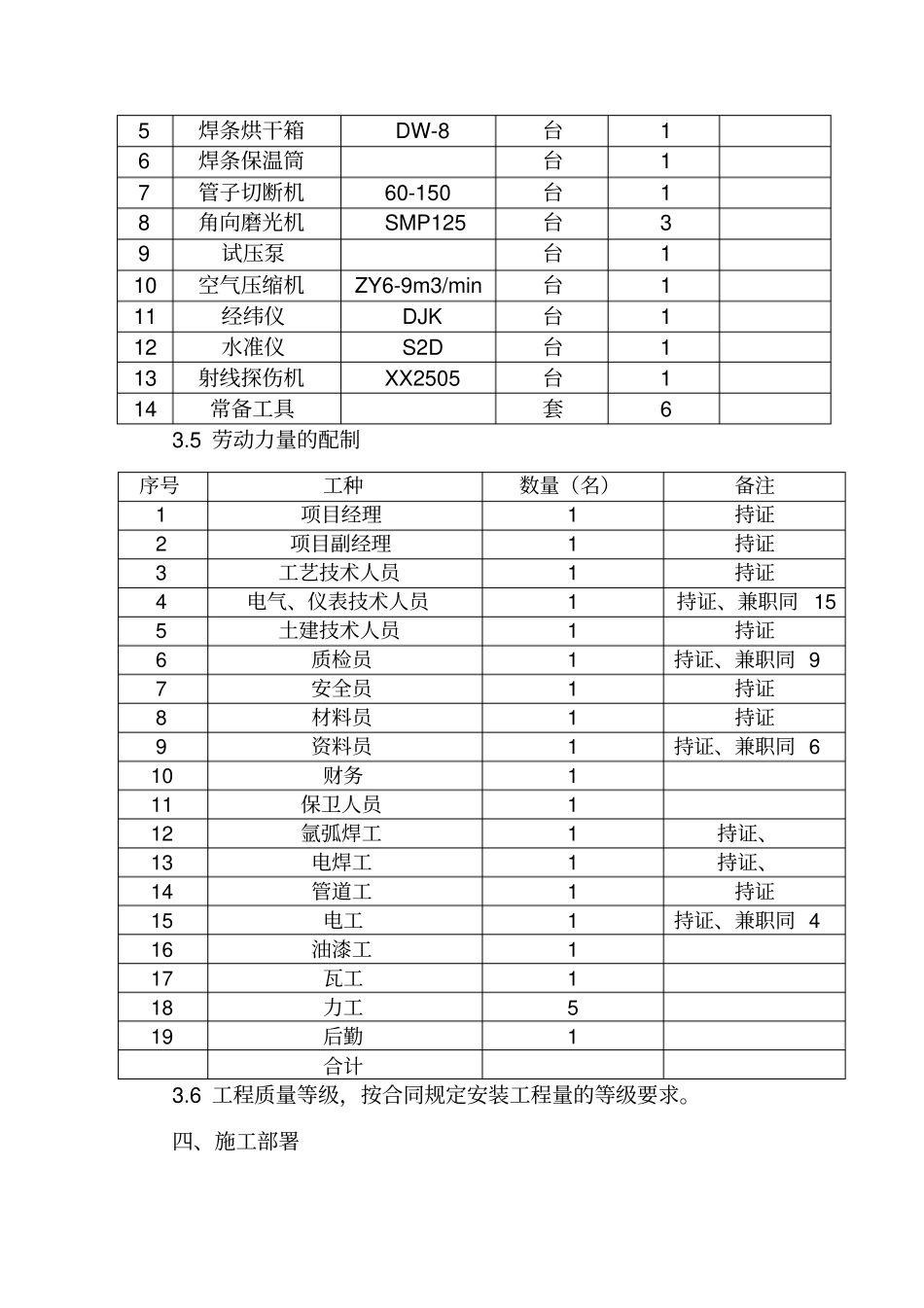

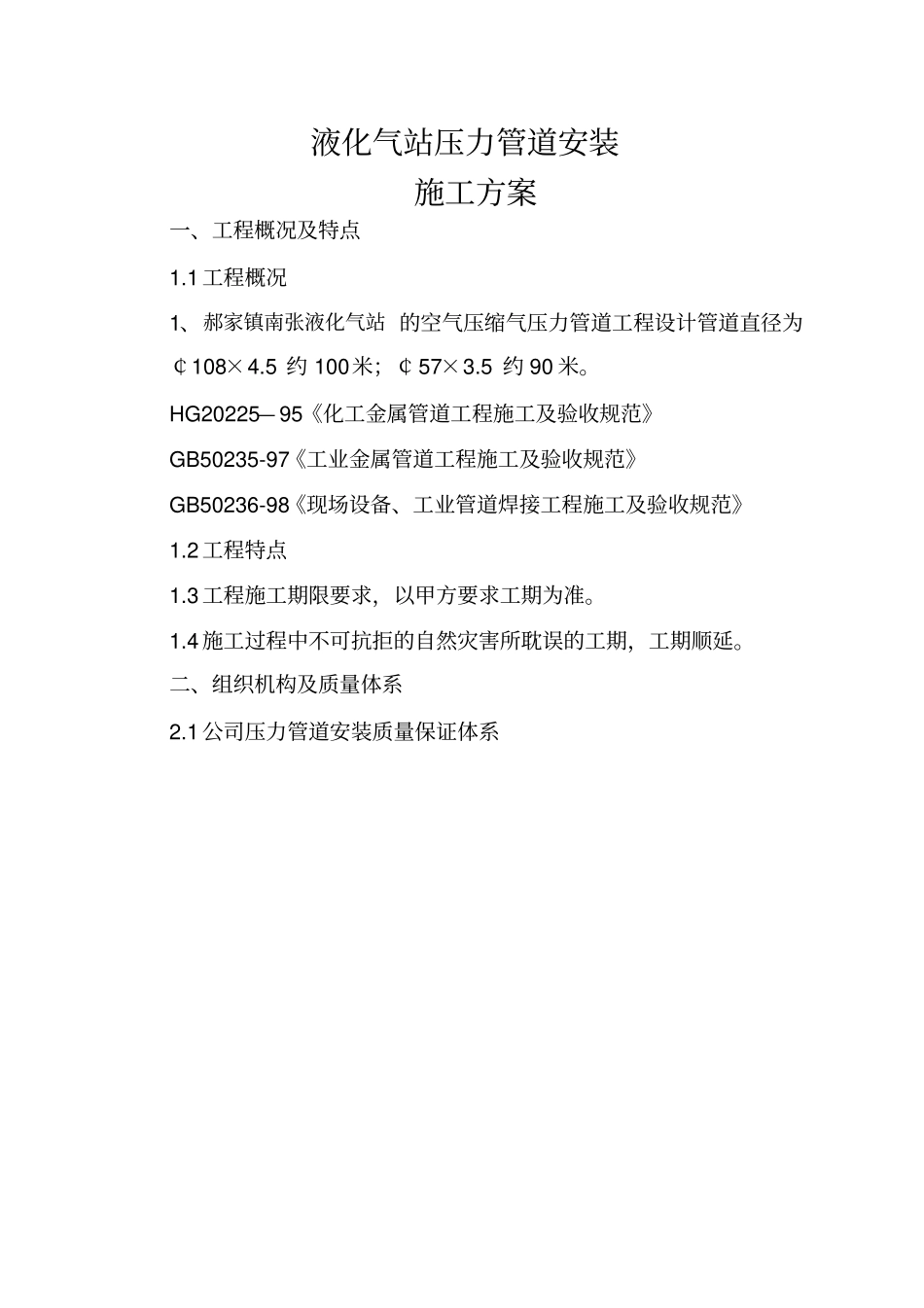

液化气站压力管道安装施工方案一、工程概况及特点1.1 工程概况1、郝家镇南张液化气站 的空气压缩气压力管道工程设计管道直径为￠108×4.5 约 100米；￠57×3.5 约 90 米。HG20225— 95《化工金属管道工程施工及验收规范》GB50235-97《工业金属管道工程施工及验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》1.2 工程特点1.3 工程施工期限要求，以甲方要求工期为准。1.4 施工过程中不可抗拒的自然灾害所耽误的工期，工期顺延。二、组织机构及质量体系2.1 公司压力管道安装质量保证体系项目经理项目责任师项目质量体系工程责任师采购责任师焊接责任师无损检测责任师 理化责任师工艺责任师设备责任师管理者代表公司总经理2.2 项目部组织机构及质量体系图三、施工准备3.1 施工技术准备项目工程技术人员熟悉施工图纸进行现场勘查，了解设计要求， 对施工中可能出现的问题进行预测分析，做到心中有数提前准备。3.2 材料准备根据工程合同规定和工程建筑用材料编制材料计划，确定供料责任，供料方式，为确定仓库堆放及材料运输提供有利依据。3.3 施工场地的准备3.4 施工机械设备的配置计划：序号机械名称规格型号单位数量备注1 逆变焊机315 台2 2 交流电焊机BX1-500 台1 3 手电钻台1 4 切割机400 台1 5 焊条烘干箱DW-8 台1 6 焊条保温筒台1 7 管子切断机60-150 台1 8 角向磨光机SMP125 台3 9 试压泵台1 10 空气压缩机ZY6-9m3/min 台1 11 经纬仪DJK 台1 12 水准仪S2D 台1 13 射线探伤机XX2505 台1 14 常备工具套6 3.5 劳动力量的配制序号工种数量（名）备注1 项目经理1 持证2 项目副经理1 持证3 工艺技术人员1 持证4 电气、仪表技术人员1 持证、兼职同 15 5 土建技术人员1 持证6 质检员1 持证、兼职同 9 7 安全员1 持证8 材料员1 持证9 资料员1 持证、兼职同 6 10 财务1 11 保卫人员1 12 氩弧焊工1 持证、13 电焊工1 持证、14 管道工1 持证15 电工1 持证、兼职同 4 16 油漆工1 17 瓦工1 18 力工5 19 后勤1 合计3.6 工程质量等级，按合同规定安装工程量的等级要求。四、施工部署4.1 根据该工程现场实际情况及其特点安排好施工工艺程序，是本工程按期完成安装任务的首要条件，根据工程范围及工期要求，主要施工程序部署如下：4.2 基础施工的同时根据实际测量标高基准点，安排制作管道支架在强度达到 75%时进行安装。4.3 管...
