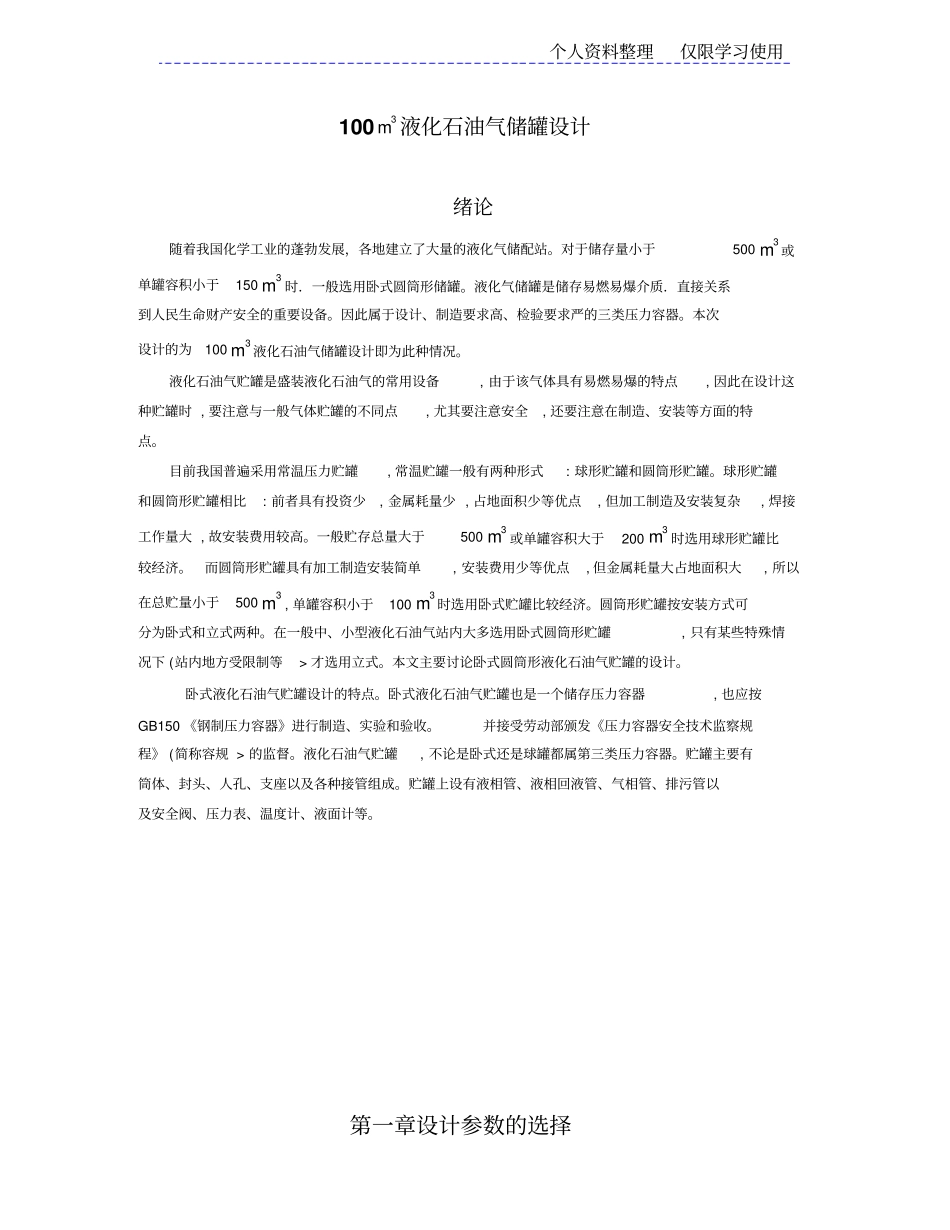

个人资料整理仅限学习使用1003m 液化石油气储罐设计绪论随着我国化学工业的蓬勃发展，各地建立了大量的液化气储配站。对于储存量小于5003m 或单罐容积小于1503m 时．一般选用卧式圆筒形储罐。液化气储罐是储存易燃易爆介质．直接关系到人民生命财产安全的重要设备。因此属于设计、制造要求高、检验要求严的三类压力容器。本次设计的为1003m 液化石油气储罐设计即为此种情况。液化石油气贮罐是盛装液化石油气的常用设备, 由于该气体具有易燃易爆的特点, 因此在设计这种贮罐时 , 要注意与一般气体贮罐的不同点, 尤其要注意安全, 还要注意在制造、安装等方面的特点。目前我国普遍采用常温压力贮罐, 常温贮罐一般有两种形式: 球形贮罐和圆筒形贮罐。球形贮罐和圆筒形贮罐相比: 前者具有投资少, 金属耗量少 , 占地面积少等优点, 但加工制造及安装复杂, 焊接工作量大 , 故安装费用较高。一般贮存总量大于5003m 或单罐容积大于2003m 时选用球形贮罐比较经济。而圆筒形贮罐具有加工制造安装简单, 安装费用少等优点, 但金属耗量大占地面积大, 所以在总贮量小于5003m , 单罐容积小于1003m 时选用卧式贮罐比较经济。圆筒形贮罐按安装方式可分为卧式和立式两种。在一般中、小型液化石油气站内大多选用卧式圆筒形贮罐, 只有某些特殊情况下 (站内地方受限制等> 才选用立式。本文主要讨论卧式圆筒形液化石油气贮罐的设计。卧式液化石油气贮罐设计的特点。卧式液化石油气贮罐也是一个储存压力容器, 也应按GB150 《钢制压力容器》进行制造、实验和验收。并接受劳动部颁发《压力容器安全技术监察规程》 (简称容规 > 的监督。液化石油气贮罐, 不论是卧式还是球罐都属第三类压力容器。贮罐主要有筒体、封头、人孔、支座以及各种接管组成。贮罐上设有液相管、液相回液管、气相管、排污管以及安全阀、压力表、温度计、液面计等。第一章设计参数的选择个人资料整理仅限学习使用1、设计题目 ：853m 液化石油气储罐的设计2、设计数据： 如下表 1：表 1：设计数据序号工程数值单位备注1 名称853m 液化石油气储罐2 用途液化石油气储配站3 最大工作压力1.77 MPa 4 工作温度50 C。5 公称直径3000 mm 6 容积85 3m7 单位容积充装量0.42 t/3m8 装量系数0.9 9 工作介质液化石油气 <易燃）10 其他要求100%无损检测3、设计压力：设计压力取最大工作压力的1.1 倍，即1.1 0.790.869PMPa4、设计温度：工作温度为50 C。...
