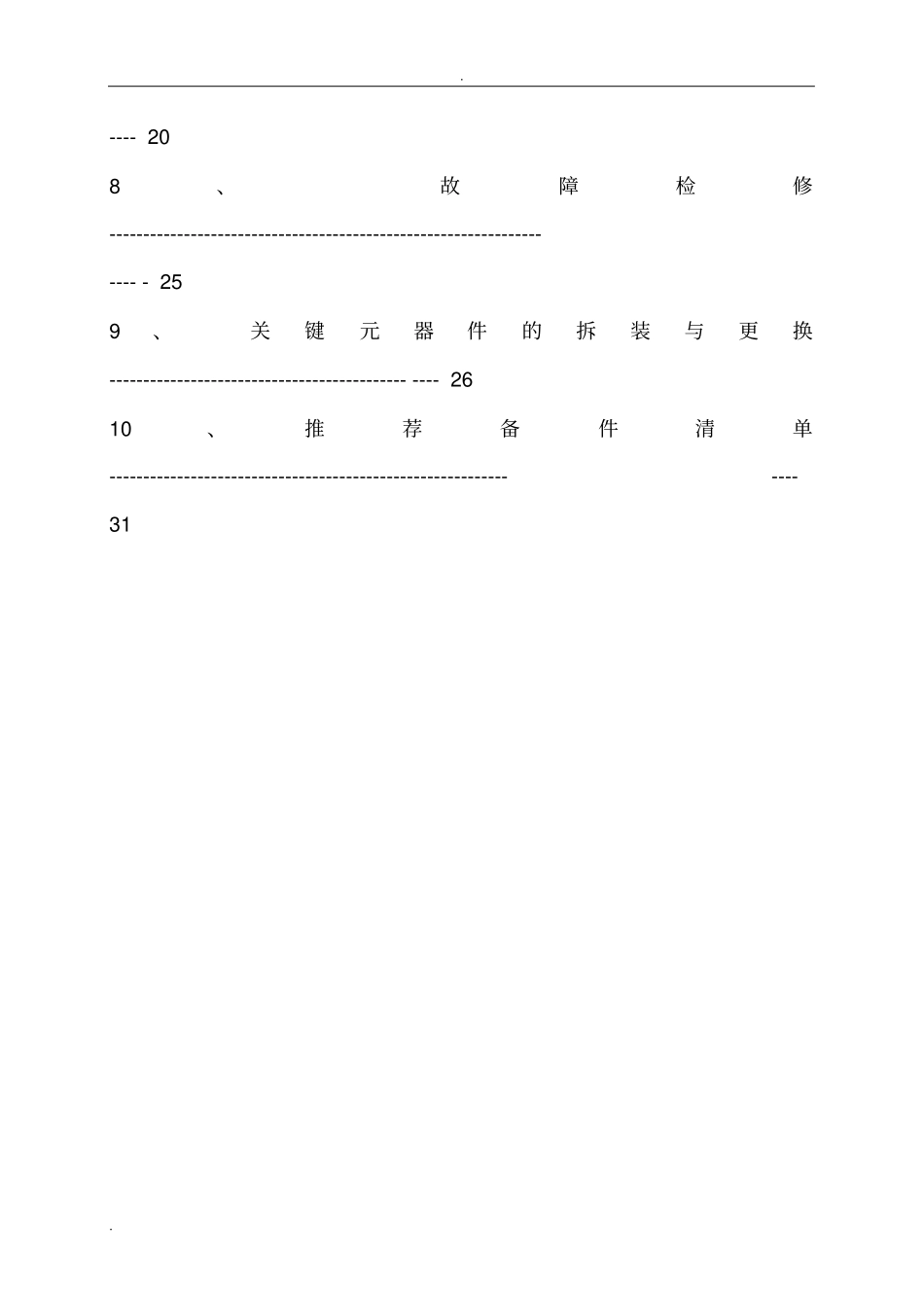

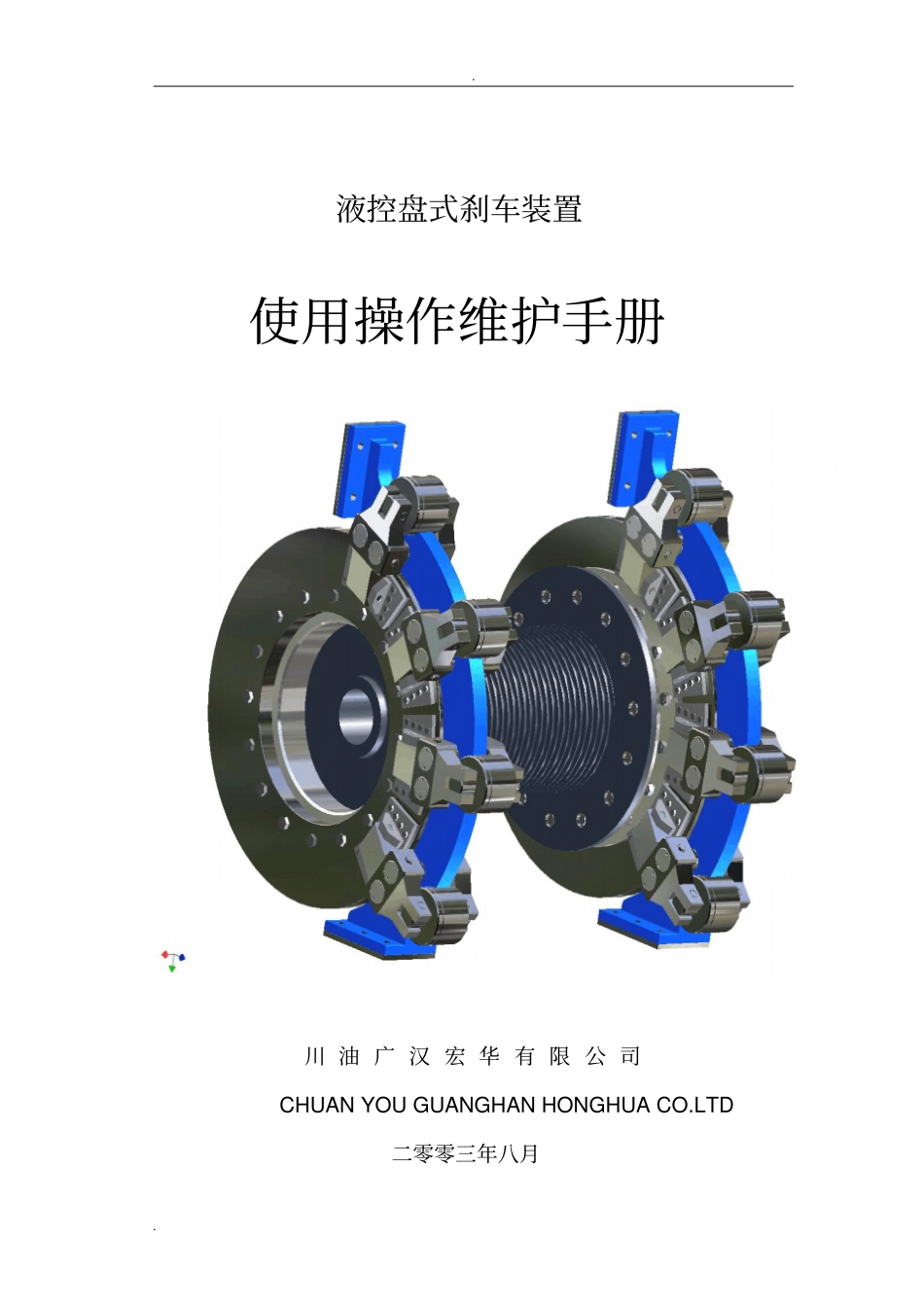

. . 液控盘式刹车装置使用操作维护手册川 油 广 汉 宏 华 有 限 公 司CHUAN YOU GUANGHAN HONGHUA CO.LTD 二零零三年八月. . 目录1、简介--------------------------------------------------------------------------- 1 2、主要性能参数--------------------------------------------------------------- 2 3、工作原理与结构特征------------------------------------------------------ 3 4、安装--------------------------------------------------------------------------- 11 5、调试--------------------------------------------------------------------------- 15 6、操作规程-------------------------------------------------------------- ----- - 18 7、维护与保养-------------------------------------------------------------- . . ---- 20 8、故障检修-------------------------------------------------------------------- - 25 9、关键元器件的拆装与更换-------------------------------------------- ---- 26 10、推荐备件清单----------------------------------------------------------- ---- 31 . . 一、简介液压盘式刹车装置由三部分组成:制动执行机构、液压站及操作台,它们之间用液压管线连接。液压站是动力源,为执行机构提供必需的液压动力;操作台是动力控制环节;执行机构是制动执行部分,它由刹车钳、钳架、刹车盘三部分组成,其中刹车钳又分为常开式工作钳和常闭式安全钳两种型式。该装置具有以下五种功能1、 工作制动通过操作刹车阀的控制手柄,调节工作钳对制动盘的正压力,从而为主机提供大小可调的刹车力矩,满足送钻、起下钻等不同工况的要求。2、 紧急制动遇到紧急情况时,按下紧急制动按钮,工作钳、安全钳全部参与制动,实现紧急刹车。3、 过卷保护当大钩提升重物上升到某位置,由于操作员失误或其它原因,应该工作制动而未实施制动时,过卷阀或防碰阀会发出信号,工作钳和安全钳全部参与刹车,实施紧急制动,避免碰天车事故。4、 驻车制动当钻机不工作或司钻要离开操作台时,拉下驻车制动手柄,安全钳刹车,以防大钩滑落。5、 误操作保护当司钻未按规定要求解除驻车制动、紧急制动时,所有刹车钳都处在制动状态,从而起到了安全保护作用。. . 二、主要技术参数类别名称参数值工作钳单边最大制动正压力KG80 80KN KG75 75KN KG70 7...
