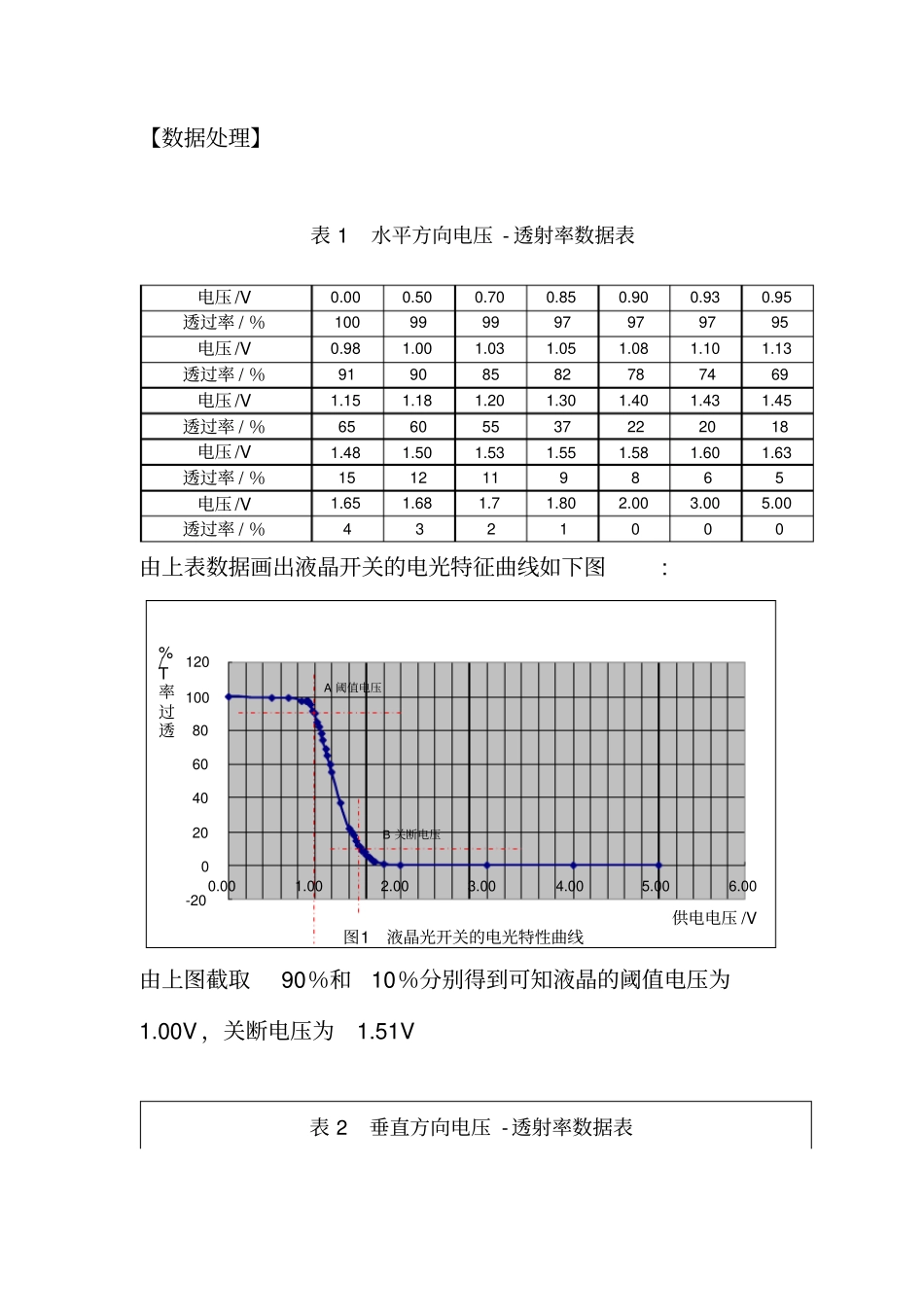

【数据处理】表 1 水平方向电压 - 透射率数据表电压 /V 0.00 0.50 0.70 0.85 0.90 0.93 0.95 透过率 / ％100 99 99 97 97 97 95 电压 /V 0.98 1.00 1.03 1.05 1.08 1.10 1.13 透过率 / ％91 90 85 82 78 74 69 电压 /V 1.15 1.18 1.20 1.30 1.40 1.43 1.45 透过率 / ％65 60 55 37 22 20 18 电压 /V 1.48 1.50 1.53 1.55 1.58 1.60 1.63 透过率 / ％15 12 11 9 8 6 5 电压 /V 1.65 1.68 1.7 1.80 2.00 3.00 5.00 透过率 / ％4 3 2 1 0 0 0 由上表数据画出液晶开关的电光特征曲线如下图: 图1 液晶光开关的电光特性曲线-200204060801001200.001.002.003.004.005.006.00供电电压 /V透过率T/%A 阈值电压B 关断电压由上图截取90％和10％分别得到可知液晶的阈值电压为1.00V ，关断电压为1.51V 表 2 垂直方向电压 -透射率数据表电压 /V 0.00 0.50 0.70 0.80 0.85 0.90 0.93 透过率 / ％100 100 100 99 99 97 94 电压 /V 0.95 0.98 1.00 1.03 1.05 1.08 1.10 透过率 / ％93 88 85 80 76 71 65 电压 /V 1.13 1.15 1.18 1.20 1.30 1.40 1.43 透过率 / ％61 57 52 48 30 17 14 电压 /V 1.58 1.61 1.64 1.67 1.70 1.80 1.90 透过率 / ％3 2 2 0 0 0 0 电压 /V 1.45 1.48 1.50 1.53 1.55 1.58 1.60 透过率 / ％12 9 8 6 5 4 3 电压 /V 1.63 1.65 1.68 1.7 1.8 2 3 透过率 / ％2 1 1 0 0 0 0 电压 /V 4 5 透过率 / ％0 0 由上表数据画出液晶开关的电光特征曲线如下图: 图2 液晶光开关的电光特性曲线-200204060801001200.001.002.003.004.005.006.00供电开关 /V透过率T/%B 关断电压A 阈值电压由上图可知截取90％和 10％分别得到阈值电压为0.94V,关断电压为 1.44V 。图像分析：水平方向和垂直方向图像基本走向是相同的，在 0.00v~0.90v 之间基本保持不变，在0.90v~1.8v 之间变化很快，最后达到2.0v 后基本不变达到饱和状态，透射率变为0。但是我们可以从图像中看出， 两种方法放置时他们的阀值电压和关断电压都略有区别， 我们可以看出水平放置时阀值电压和关断电压都大于垂直放置的，饱和电压也有一定的区别。2．根据光开关电光响应曲线得出液晶上升时间Δt1 和下降时间Δt2 。由数字示波器得出上升时间和下降...
