淮安国际会展中心钢结构工程施工组织设计

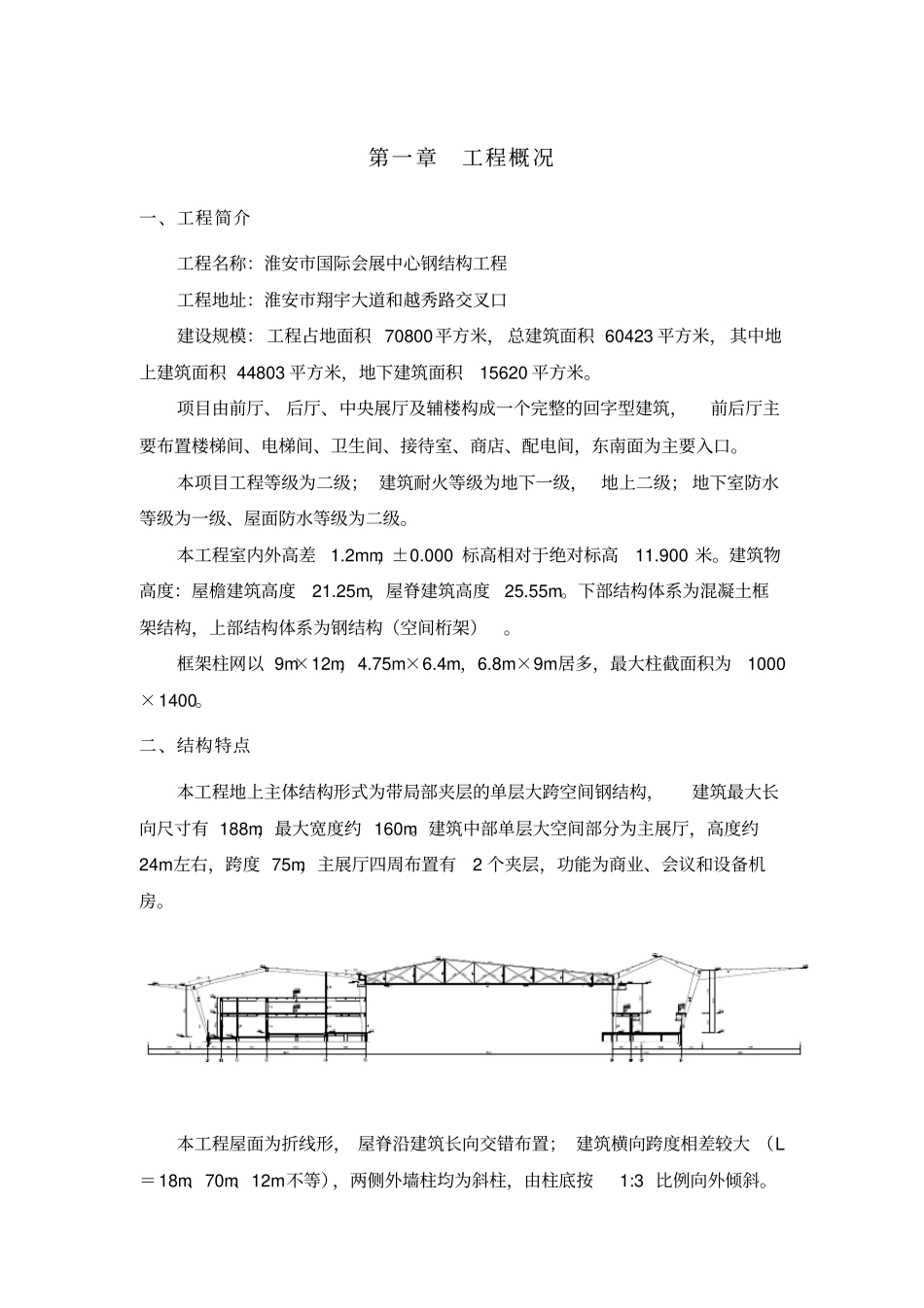

第一章工程概况一、工程简介工程名称：淮安市国际会展中心钢结构工程工程地址：淮安市翔宇大道和越秀路交叉口建设规模： 工程占地面积 70800平方米， 总建筑面积 60423 平方米， 其中地上建筑面积 44803 平方米，地下建筑面积15620 平方米。项目由前厅、 后厅、中央展厅及辅楼构成一个完整的回字型建筑，前后厅主要布置楼梯间、电梯间、卫生间、接待室、商店、配电间，东南面为主要入口。本项目工程等级为二级； 建筑耐火等级为地下一级， 地上二级； 地下室防水等级为一级、屋面防水等级为二级。本工程室内外高差1.2mm，±0.000 标高相对于绝对标高11.900 米。建筑物高度：屋檐建筑高度21.25m，屋脊建筑高度25.55m。下部结构体系为混凝土框架结构，上部结构体系为钢结构（空间桁架）。框架柱网以 9m×12m，4.75m×6.4m，6.8m×9m居多，最大柱截面积为1000×1400。二、结构特点本工程地上主体结构形式为带局部夹层的单层大跨空间钢结构，建筑最大长向尺寸有 188m，最大宽度约 160m。建筑中部单层大空间部分为主展厅，高度约24m左右，跨度 75m，主展厅四周布置有2 个夹层，功能为商业、会议和设备机房。本工程屋面为折线形， 屋脊沿建筑长向交错布置； 建筑横向跨度相差较大 （L＝18m、70m、12m不等），两侧外墙柱均为斜柱，由柱底按1:3 比例向外倾斜。夹层及前厅上部屋面梁及外墙斜柱均采用变截面焊接箱形构件，内柱为等截面或变截面焊接箱形构件，柱截面宽度为600mm，截面高度为 500～2000mm。楼面梁采用焊接 H型钢，梁最大跨度约 22m；最大截面高度为 1200mm。中部展厅部分屋盖采用平面梯形钢桁架， 于 8,11 轴屋脊处及 5,14 轴柱顶设纵向垂直支撑桁架与横向主桁架共同受力， 变形协调。 屋面檩条采用方形或矩形钢管连续檩条，间距约 3m，与屋面桁架采用对穿螺栓连接；于横向主桁架上弦设交插拉杆上弦水平支撑，于横向主桁架下弦设交插拉杆下弦水平支撑及钢矩通刚性系杆。三、现场条件1、施工现场及周围场地已经平整，水、电已经接入现场，施工道路畅通，具备施工的“三通一平”条件。2、1～5 线地下室、 14～16 线地下室、地下车库的顶板已施工完毕；3、5～14 线展厅土方已回填， H～J、P～Q通道处土方尚未回填。四、质量要求及工期目标1、质量要求：合格（最终评定达省优）2、工期目标吊装开始： 2008年 1 月 6 日第一批钢构开始吊装；竣工时间： 2008年 3 月 26 日。第二章施工部署一、现...
