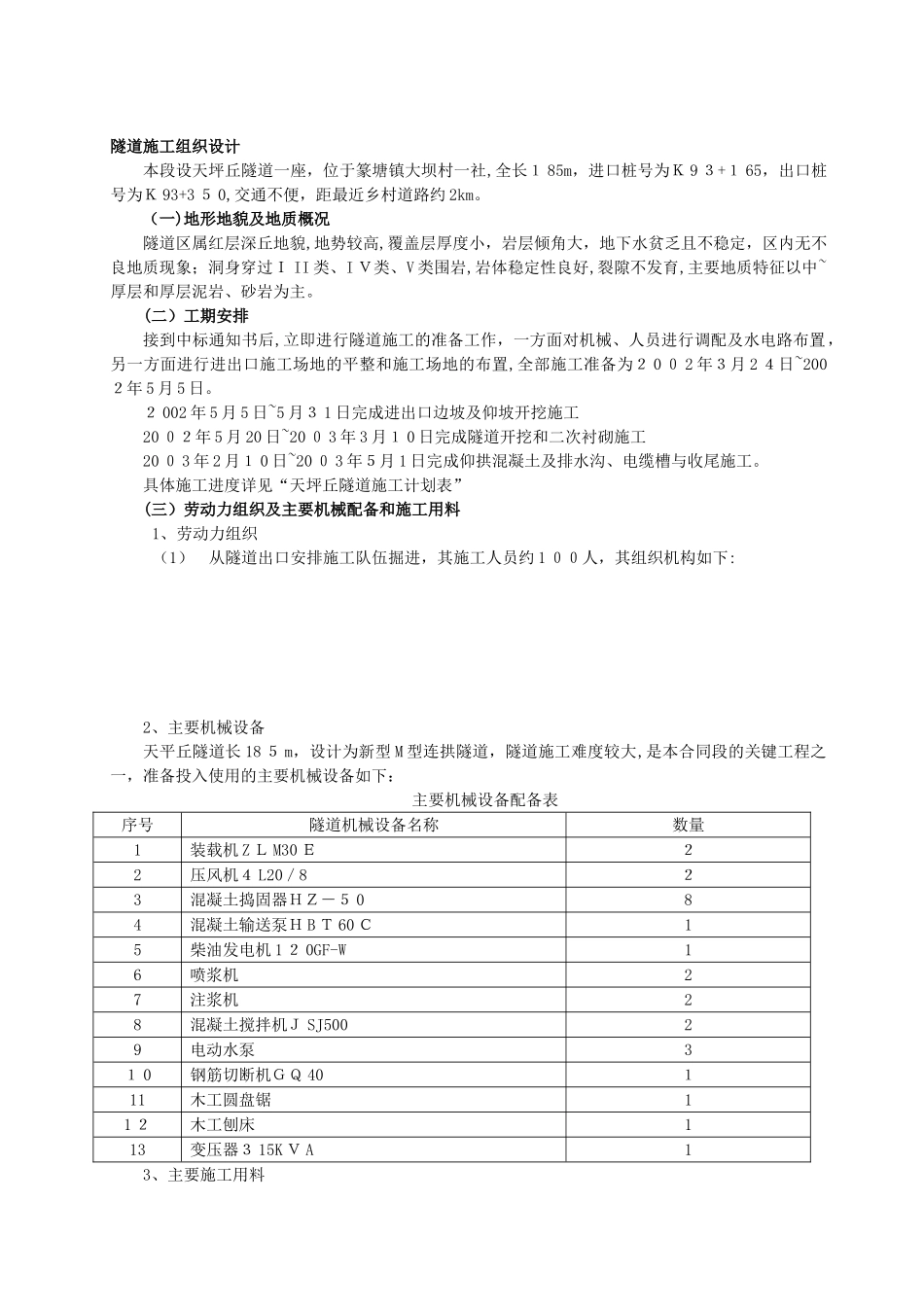

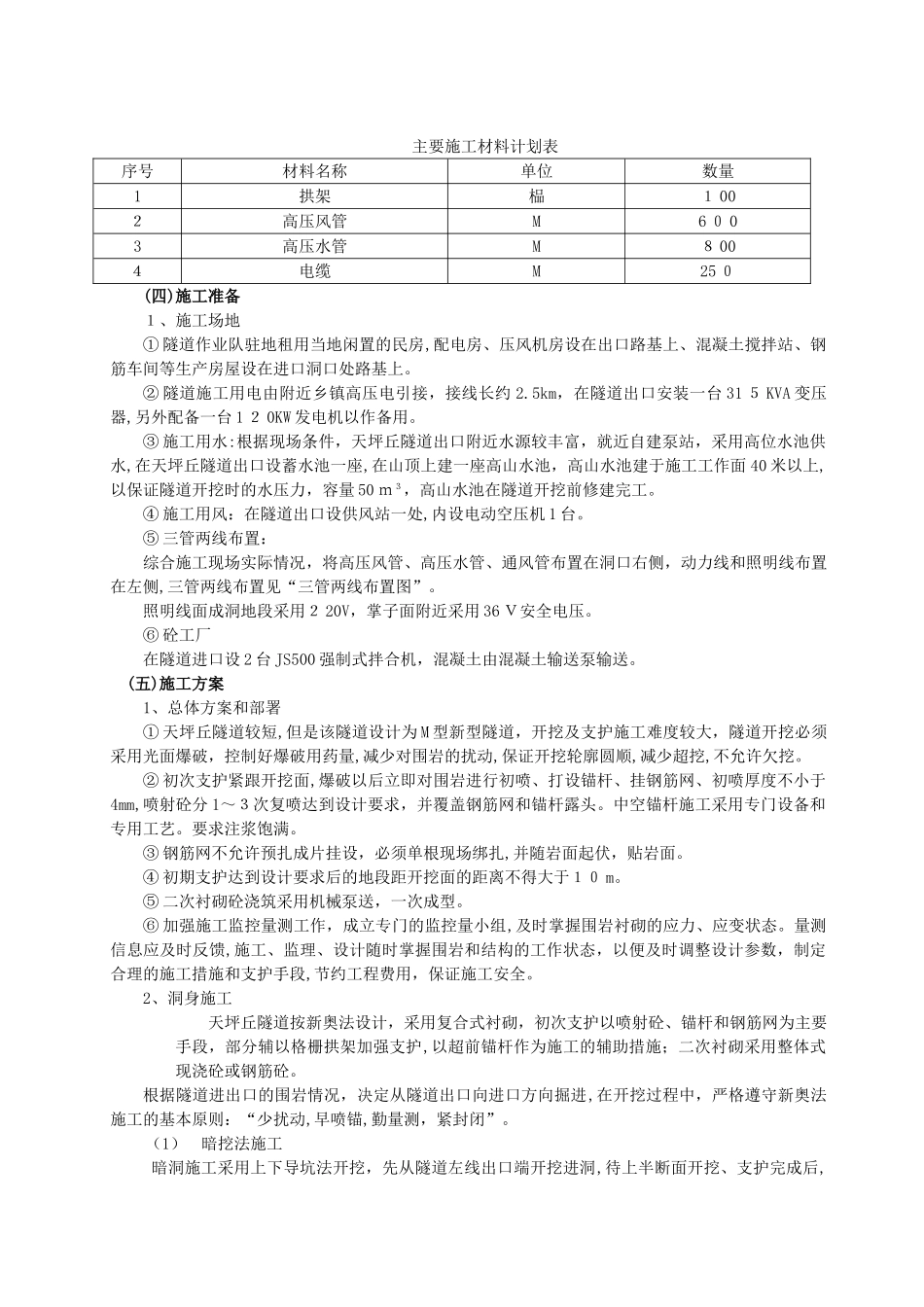

隧道施工组织设计本段设天坪丘隧道一座，位于篆塘镇大坝村一社,全长１85m，进口桩号为Ｋ9３+１65，出口桩号为Ｋ93+3５0,交通不便，距最近乡村道路约2km。（一)地形地貌及地质概况隧道区属红层深丘地貌,地势较高,覆盖层厚度小，岩层倾角大，地下水贫乏且不稳定，区内无不良地质现象；洞身穿过ＩII类、IＶ类、V类围岩,岩体稳定性良好,裂隙不发育,主要地质特征以中~厚层和厚层泥岩、砂岩为主。(二）工期安排接到中标通知书后,立即进行隧道施工的准备工作，一方面对机械、人员进行调配及水电路布置，另一方面进行进出口施工场地的平整和施工场地的布置,全部施工准备为２0０2年３月2４日~200２年5月5日。２002年5月5日~5月３1日完成进出口边坡及仰坡开挖施工20０２年5月20日~20０3年3月１0日完成隧道开挖和二次衬砌施工20０3年2月１0日~20０3年５月1日完成仰拱混凝土及排水沟、电缆槽与收尾施工。具体施工进度详见“天坪丘隧道施工计划表”(三）劳动力组织及主要机械配备和施工用料1、劳动力组织（1）从隧道出口安排施工队伍掘进，其施工人员约1００人，其组织机构如下:2、主要机械设备天平丘隧道长18５m，设计为新型M型连拱隧道，隧道施工难度较大,是本合同段的关键工程之一，准备投入使用的主要机械设备如下：主要机械设备配备表序号隧道机械设备名称数量1装载机ZＬM30Ｅ２2压风机４L20／8２3混凝土捣固器ＨＺ－５084混凝土输送泵ＨBＴ60Ｃ15柴油发电机1２0GF-W16喷浆机27注浆机28混凝土搅拌机ＪSJ50029电动水泵3１0钢筋切断机ＧＱ40１11木工圆盘锯11２木工刨床113变压器３15KＶA13、主要施工用料主要施工材料计划表序号材料名称单位数量1拱架榀１00２高压风管M6０03高压水管M８00４电缆M25０(四)施工准备１、施工场地①隧道作业队驻地租用当地闲置的民房,配电房、压风机房设在出口路基上、混凝土搅拌站、钢筋车间等生产房屋设在进口洞口处路基上。②隧道施工用电由附近乡镇高压电引接，接线长约2.5km，在隧道出口安装一台31５KVA变压器,另外配备一台1２0KW发电机以作备用。③施工用水:根据现场条件，天坪丘隧道出口附近水源较丰富，就近自建泵站，采用高位水池供水,在天坪丘隧道出口设蓄水池一座,在山顶上建一座高山水池，高山水池建于施工工作面40米以上,以保证隧道开挖时的水压力，容量50ｍ３，高山水池在隧道开挖前修建完工。④施工用风：在隧道出口设供风站一处,内设电动空压机1台。⑤三管两线布置：综合施工现场实际情况，将高压风管、高压水管、通风管布置在洞口右侧，动力线和照明线布置在左侧,三管两线布置见“三管两线布置图”。照明线面成洞地段采用２20V，掌子面附近采用36Ｖ安全电压。⑥砼工厂在隧道进口设2台JS500强制式拌合机，混凝土由混凝土输送泵输送。(五)施工方案1、总体方案和部署①天坪丘隧道较短,但是该隧道设计为M型新型隧道，开挖及支护施工难度较大，隧道开挖必须采用光面爆破，控制好爆破用药量,减少对围岩的扰动,保证开挖轮廓圆顺,减少超挖,不允许欠挖。②初次支护紧跟开挖面,爆破以后立即对围岩进行初喷、打设锚杆、挂钢筋网、初喷厚度不小于4mm,喷射砼分1～３次复喷达到设计要求，并覆盖钢筋网和锚杆露头。中空锚杆施工采用专门设备和专用工艺。要求注浆饱满。③钢筋网不允许预扎成片挂设，必须单根现场绑扎,并随岩面起伏，贴岩面。④初期支护达到设计要求后的地段距开挖面的距离不得大于１０m。⑤二次衬砌砼浇筑采用机械泵送，一次成型。⑥加强施工监控量测工作，成立专门的监控量小组,及时掌握围岩衬砌的应力、应变状态。量测信息应及时反馈,施工、监理、设计随时掌握围岩和结构的工作状态，以便及时调整设计参数，制定合理的施工措施和支护手段,节约工程费用，保证施工安全。2、洞身施工天坪丘隧道按新奥法设计，采用复合式衬砌，初次支护以喷射砼、锚杆和钢筋网为主要手段，部分辅以格栅拱架加强支护,以超前锚杆作为施工的辅助措施；二次衬砌采用整体式现浇砼或钢筋砼。根据隧道进出口的围岩情况，决定从隧道出口向进口方向掘进,在开挖过程中，严格遵守新奥法施工的基本原则：“少扰动,早喷锚,勤量测，紧封闭”。（1）暗挖法施工暗洞施工采用上下导...
