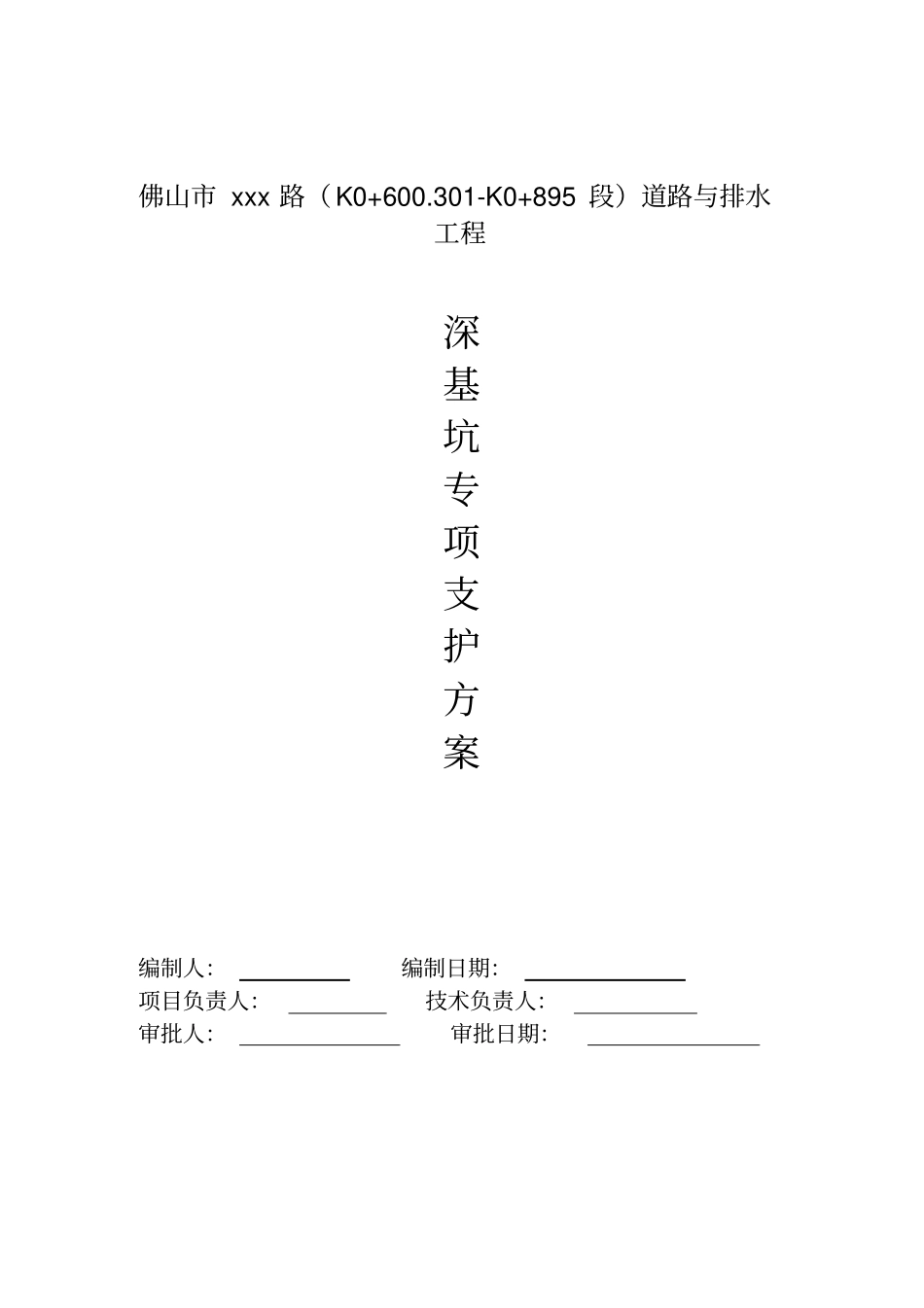

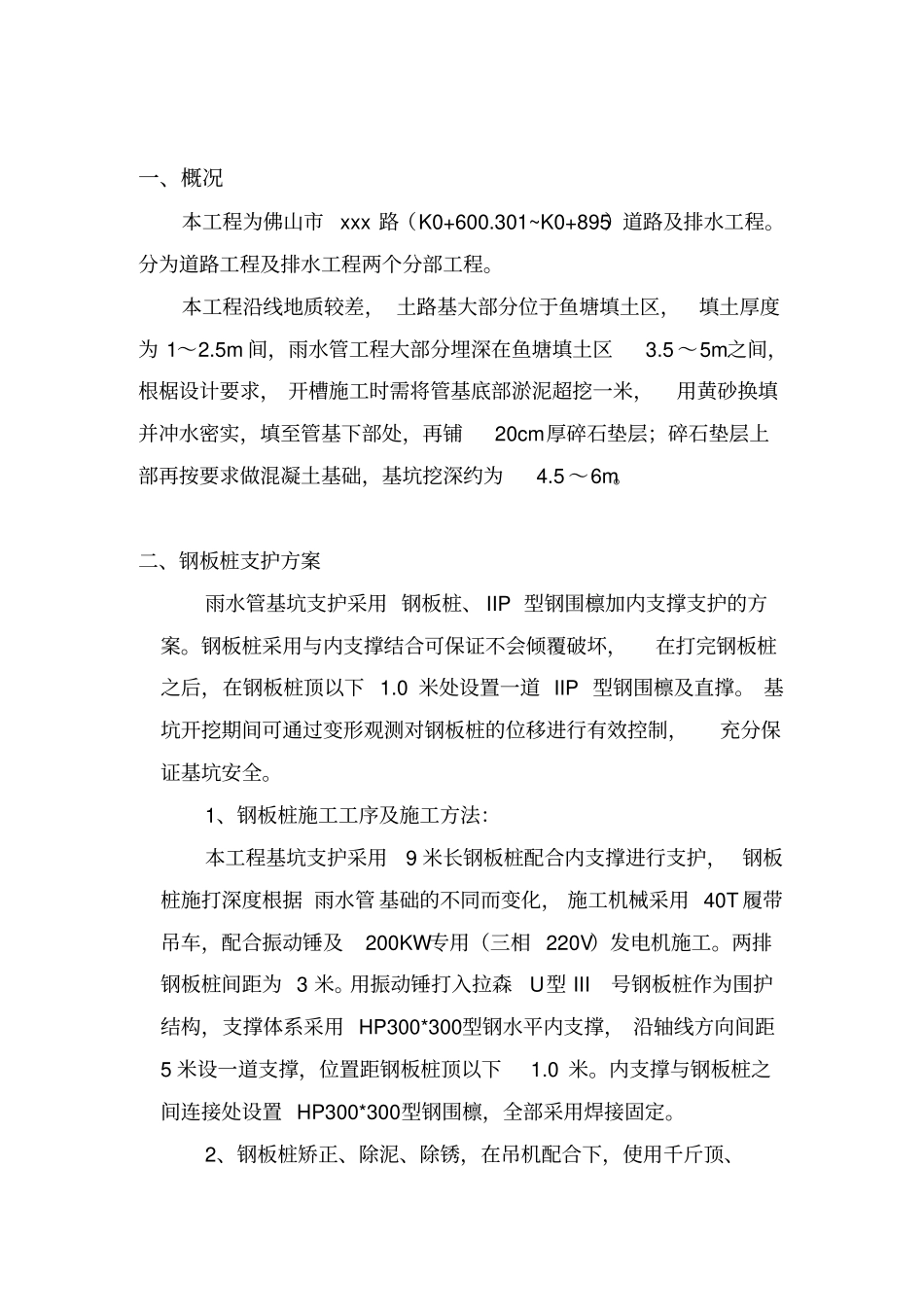

佛山市 xxx 路（K0+600.301-K0+895 段）道路与排水工程深基坑专项支护方案编制人：编制日期：项目负责人：技术负责人：审批人：审批日期：一、概况本工程为佛山市xxx 路（K0+600.301~K0+895）道路及排水工程。分为道路工程及排水工程两个分部工程。本工程沿线地质较差， 土路基大部分位于鱼塘填土区，填土厚度为 1～2.5m 间，雨水管工程大部分埋深在鱼塘填土区3.5 ～5m之间，根椐设计要求， 开槽施工时需将管基底部淤泥超挖一米，用黄砂换填并冲水密实，填至管基下部处，再铺20cm厚碎石垫层；碎石垫层上部再按要求做混凝土基础，基坑挖深约为4.5 ～6m。二、钢板桩支护方案雨水管基坑支护采用 钢板桩、 IIP 型钢围檩加内支撑支护的方案。钢板桩采用与内支撑结合可保证不会倾覆破坏，在打完钢板桩之后，在钢板桩顶以下 1.0 米处设置一道 IIP 型钢围檩及直撑。 基坑开挖期间可通过变形观测对钢板桩的位移进行有效控制，充分保证基坑安全。1、钢板桩施工工序及施工方法：本工程基坑支护采用9 米长钢板桩配合内支撑进行支护， 钢板桩施打深度根据 雨水管 基础的不同而变化， 施工机械采用 40T 履带吊车，配合振动锤及200KW专用（三相 220V）发电机施工。两排钢板桩间距为 3 米。用振动锤打入拉森U型 III号钢板桩作为围护结构，支撑体系采用 HP300*300型钢水平内支撑， 沿轴线方向间距5 米设一道支撑，位置距钢板桩顶以下1.0 米。内支撑与钢板桩之间连接处设置 HP300*300型钢围檩，全部采用焊接固定。2、钢板桩矫正、除泥、除锈，在吊机配合下，使用千斤顶、大锤和氧气、乙炔等工具材料完成包括端部修整、桩体浇曲、扭曲及局部变形矫正、锁口变形矫正等矫正内容。3、按设计长度拼接钢板桩：在吊机配合下，在工场或工地现场设置平台， 将待拼接桩段固定于同一轴线，然后采用鱼尾板焊接法接桩至设计桩长。4、测量放线，并将轴线延至施工场外以利于观测和检验。5、钢板桩打入施工：为达到基坑支护规范要求的各项标准，并按施工图要求，施工机械采用 40T履带吊车，配合振动锤及 200KW专用（三相220V）发电机施工，严格控制垂直度，将钢板桩打平基槽地面。6、土方开挖至板桩顶以下1 米处，进行围檩、支撑施工。7、围檩制安：围檩及支撑设置在板桩墙顶以下0.5 米处，根据设计位置在钢板桩内壁上焊围檩托架，然后吊装 IIP 型钢围檩并焊接加固。8、结构物的施工：土方开挖至设计基底后，进行换填砂及铺20CM的碎石垫层、...
