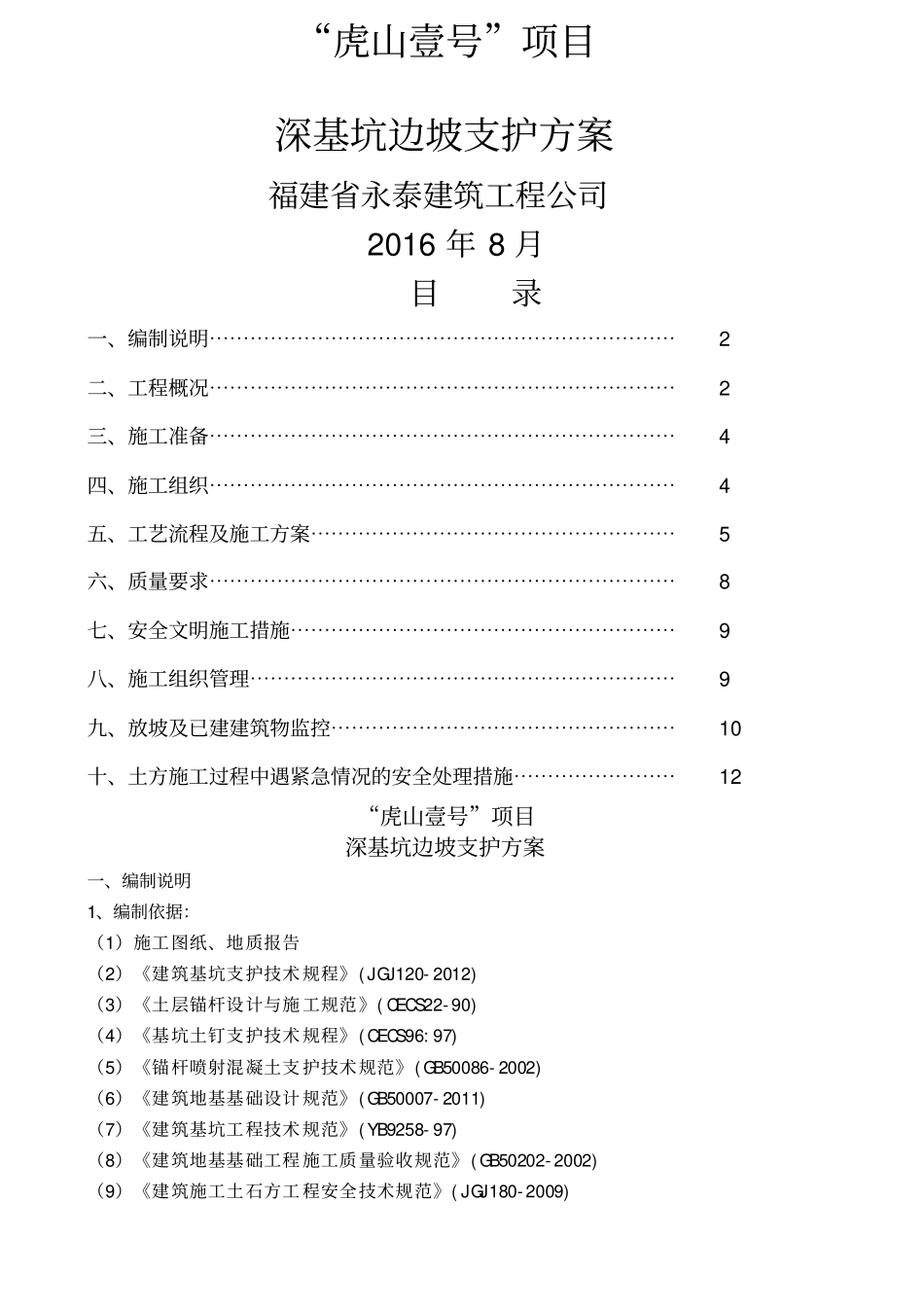

“虎山壹号”项目深基坑边坡支护方案福建省永泰建筑工程公司2016 年 8 月目录一、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 四、施工组织⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 五、工艺流程及施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 六、质量要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 七、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 八、施工组织管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 九、放坡及已建建筑物监控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 十、土方施工过程中遇紧急情况的安全处理措施⋯⋯⋯⋯⋯⋯⋯⋯12“虎山壹号”项目深基坑边坡支护方案一、编制说明1、编制依据:(1)施工图纸、地质报告(2)《建筑基坑支护技术 规程》( JGJ120- 2012)(3)《土层锚杆设计与施 工规范》( CECS22- 90)(4)《基坑土钉支护技术 规程》( CECS96: 97)(5)《锚杆喷射混凝土支 护技术规范》( GB50086- 2002)(6)《建筑地基基础设计 规范》( GB50007- 2011)(7)《建筑基坑工程技术 规范》( YB9258- 97)(8)《建筑地基基础工程 施工质量验收规范》( GB50202- 2002)(9)《建筑施工土石方工 程安全技术规范》( JGJ180- 2009)(10)《建筑边坡工程技术规范》( GB50330- 2002)2、范围:根据设计定位图,基础开挖图,对在基础施工阶段的基坑建设进行支护。二、工程概况本工程为“虎山壹号”项目二期工程(包含8#、9#、16#、19#、等及地下车库),结构类型为框架剪力墙结构,基础形式为筏板基础地下一层,地上18层。建筑耐久年限为 50年,耐火等级为一级,剪力墙、框架抗震级为三级,抗震设防烈度为6度。(一)场地地形地貌拟建场区位于山前平原地带,属山麓斜坡冲积地貌,地面标高(以钻孔孔口标高计)最大值 44.31m,最小值 41.64m, 地表相对高差 2.67m。(二)区域地质条件本区区域地质构造位于相山背斜的东翼,下伏基岩地层为寒武系,其岩性为碳酸盐岩类。钻孔揭露的岩性为残坡积相的粘性土及含碎石粘性土。所揭露地层物理力学性质均匀,岩性比较简单,土层坡度较小,层位稳定。(三)场地地基土组成经勘察揭露,在本次勘探控制深度内,该场地地基土按其物理力学性质可分为3 层,现自上而下分述如...
