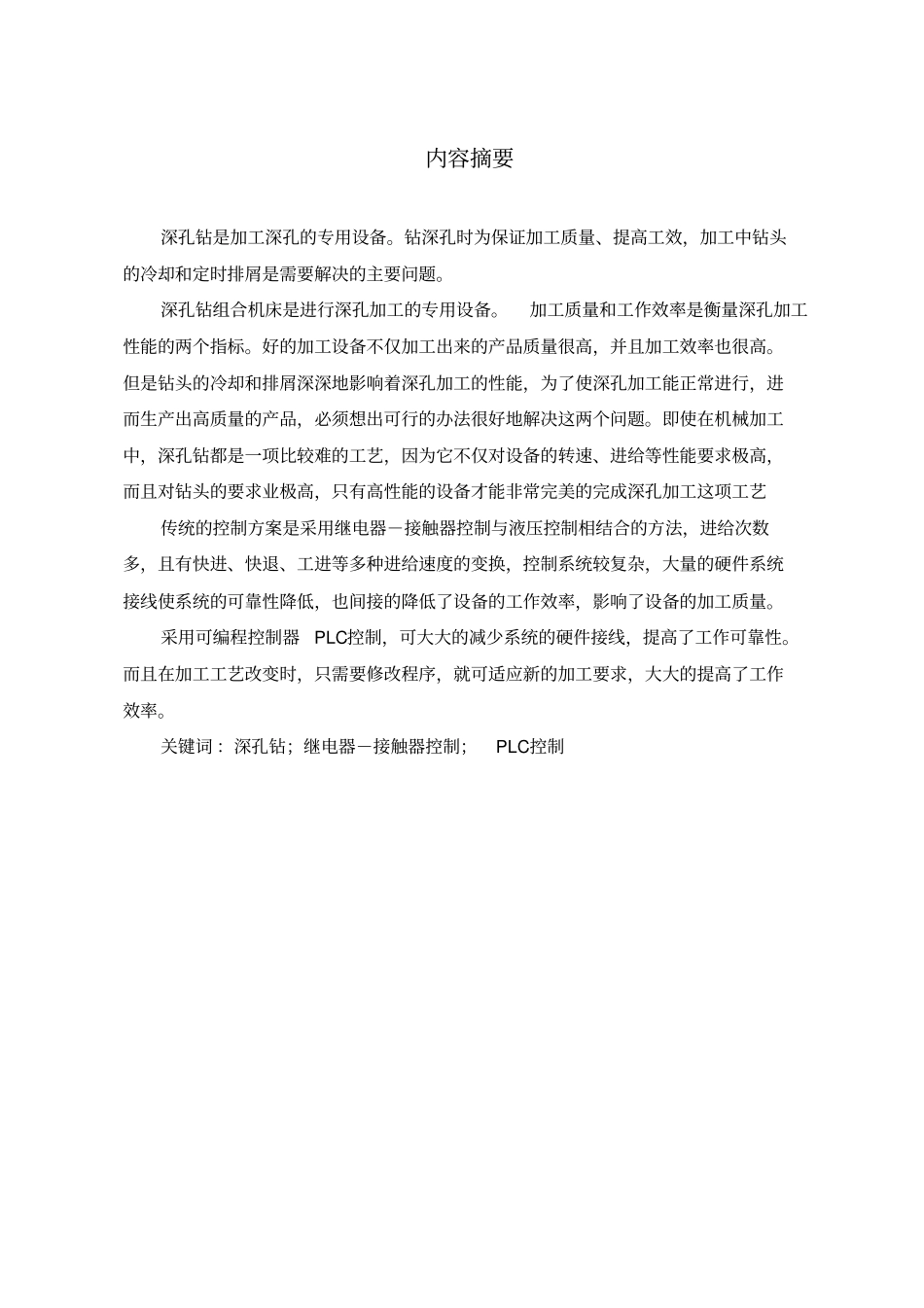

内容摘要深孔钻是加工深孔的专用设备。钻深孔时为保证加工质量、提高工效，加工中钻头的冷却和定时排屑是需要解决的主要问题。深孔钻组合机床是进行深孔加工的专用设备。加工质量和工作效率是衡量深孔加工性能的两个指标。好的加工设备不仅加工出来的产品质量很高，并且加工效率也很高。但是钻头的冷却和排屑深深地影响着深孔加工的性能，为了使深孔加工能正常进行，进而生产出高质量的产品，必须想出可行的办法很好地解决这两个问题。即使在机械加工中，深孔钻都是一项比较难的工艺，因为它不仅对设备的转速、进给等性能要求极高，而且对钻头的要求业极高，只有高性能的设备才能非常完美的完成深孔加工这项工艺传统的控制方案是采用继电器－接触器控制与液压控制相结合的方法，进给次数多，且有快进、快退、工进等多种进给速度的变换，控制系统较复杂，大量的硬件系统接线使系统的可靠性降低，也间接的降低了设备的工作效率，影响了设备的加工质量。采用可编程控制器PLC控制，可大大的减少系统的硬件接线，提高了工作可靠性。而且在加工工艺改变时，只需要修改程序，就可适应新的加工要求，大大的提高了工作效率。关键词 ：深孔钻；继电器－接触器控制；PLC控制目录第 1 章 引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1 深孔钻技术的发展状况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2 深孔钻组合机床的控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第 2 章 继电接触器控制方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1 电气原理图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2.1.1 主电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 2.1.2 控制电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4 2.2 电器元器件选型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 第 3 章 PLC控制方案设计 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.1 PLC 控制系统硬件电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.1.1 主电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.1.2 确定 PLC的选择类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 3.1.3 I/O点的分配与编号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9 3.1.4 PLC I/O接线图设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 ...
