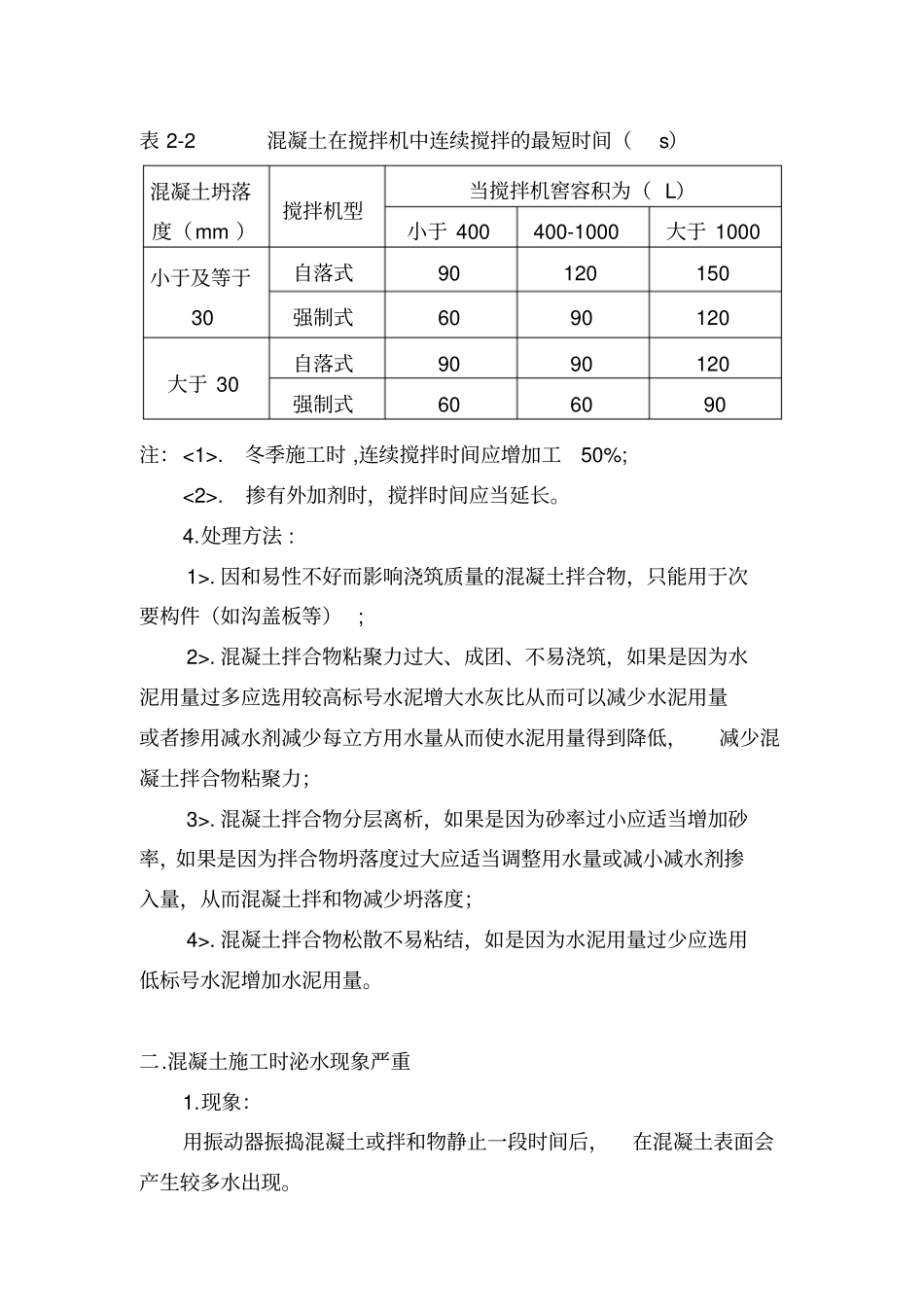

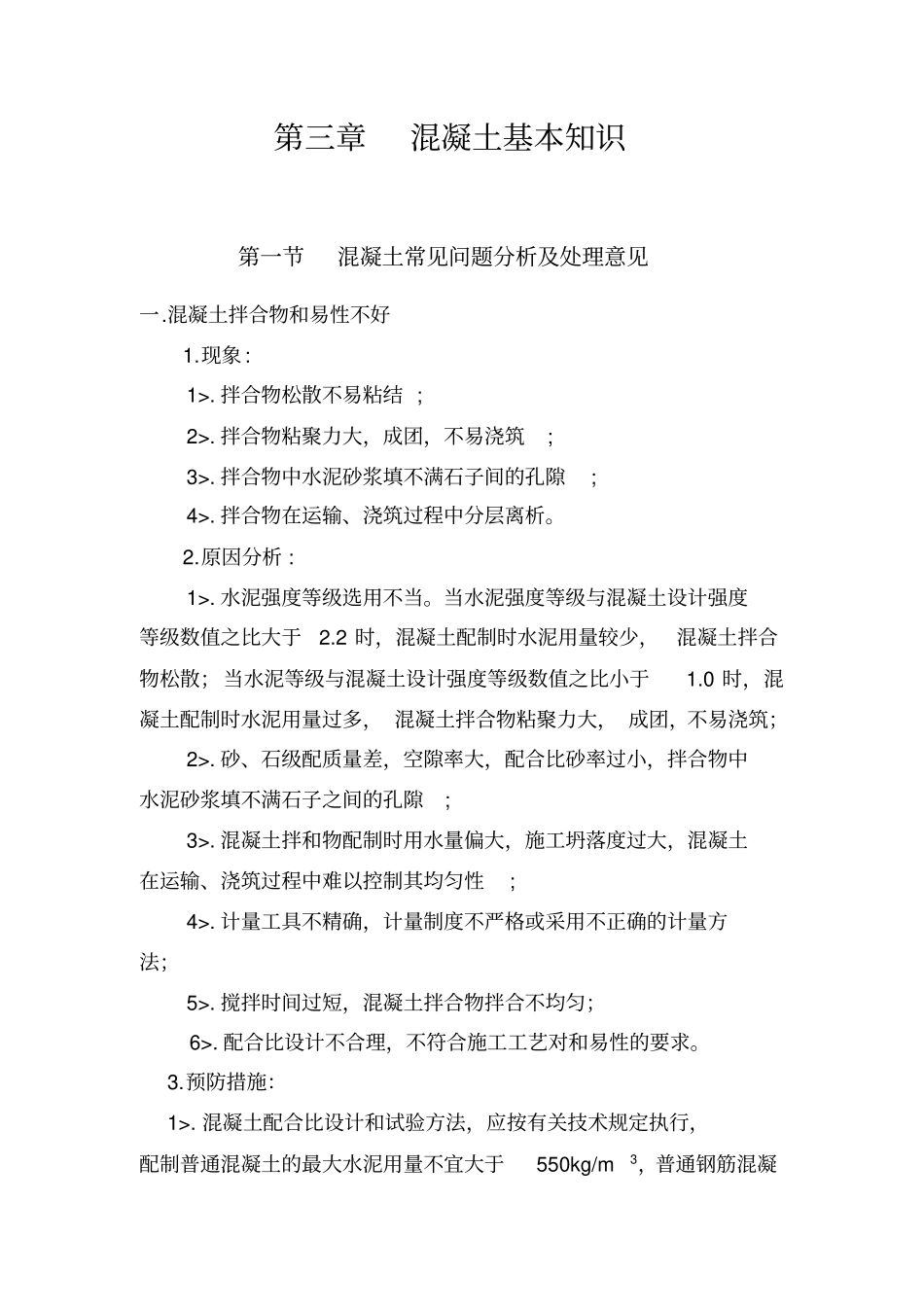

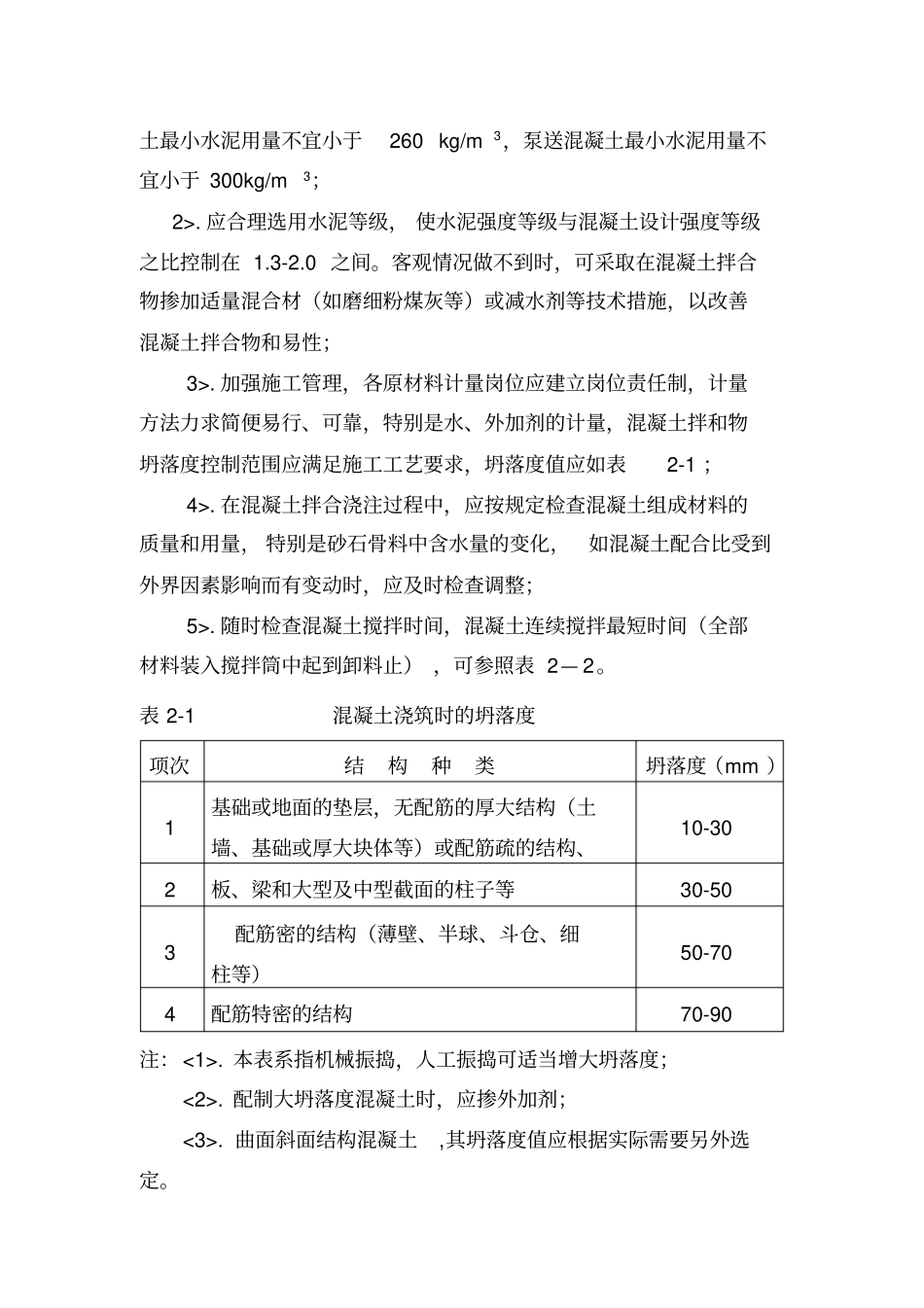

第三章混凝土基本知识第一节混凝土常见问题分析及处理意见一.混凝土拌合物和易性不好1.现象: 1>. 拌合物松散不易粘结 ; 2>. 拌合物粘聚力大，成团，不易浇筑; 3>. 拌合物中水泥砂浆填不满石子间的孔隙; 4>. 拌合物在运输、浇筑过程中分层离析。2.原因分析 : 1>. 水泥强度等级选用不当。当水泥强度等级与混凝土设计强度等级数值之比大于2.2 时，混凝土配制时水泥用量较少，混凝土拌合物松散；当水泥等级与混凝土设计强度等级数值之比小于1.0 时，混凝土配制时水泥用量过多， 混凝土拌合物粘聚力大， 成团，不易浇筑；2>. 砂、石级配质量差，空隙率大，配合比砂率过小，拌合物中水泥砂浆填不满石子之间的孔隙; 3>. 混凝土拌和物配制时用水量偏大，施工坍落度过大，混凝土在运输、浇筑过程中难以控制其均匀性; 4>. 计量工具不精确，计量制度不严格或采用不正确的计量方法；5>. 搅拌时间过短，混凝土拌合物拌合不均匀；6>. 配合比设计不合理，不符合施工工艺对和易性的要求。3.预防措施：1>. 混凝土配合比设计和试验方法，应按有关技术规定执行，配制普通混凝土的最大水泥用量不宜大于550kg/m3，普通钢筋混凝土最小水泥用量不宜小于260 kg/m3，泵送混凝土最小水泥用量不宜小于 300kg/m3；2>. 应合理选用水泥等级， 使水泥强度等级与混凝土设计强度等级之比控制在 1.3-2.0 之间。客观情况做不到时，可采取在混凝土拌合物掺加适量混合材（如磨细粉煤灰等）或减水剂等技术措施，以改善混凝土拌合物和易性；3>. 加强施工管理，各原材料计量岗位应建立岗位责任制，计量方法力求简便易行、可靠，特别是水、外加剂的计量，混凝土拌和物坍落度控制范围应满足施工工艺要求，坍落度值应如表2-1 ；4>. 在混凝土拌合浇注过程中，应按规定检查混凝土组成材料的质量和用量， 特别是砂石骨料中含水量的变化，如混凝土配合比受到外界因素影响而有变动时，应及时检查调整；5>. 随时检查混凝土搅拌时间，混凝土连续搅拌最短时间（全部材料装入搅拌筒中起到卸料止） ，可参照表 2— 2。表 2-1 混凝土浇筑时的坍落度项次结构种类坍落度（mm ）1 基础或地面的垫层，无配筋的厚大结构（土墙、基础或厚大块体等）或配筋疏的结构、10-30 2 板、梁和大型及中型截面的柱子等30-50 3 配筋密的结构（薄壁、半球、斗仓、细柱等）50-70 4 配筋特密的结构70-90 注：<1>. 本表系指机械振捣，人工振捣可适当增大坍落度；<2>. 配制大...
