混凝土杆组立安装指导书

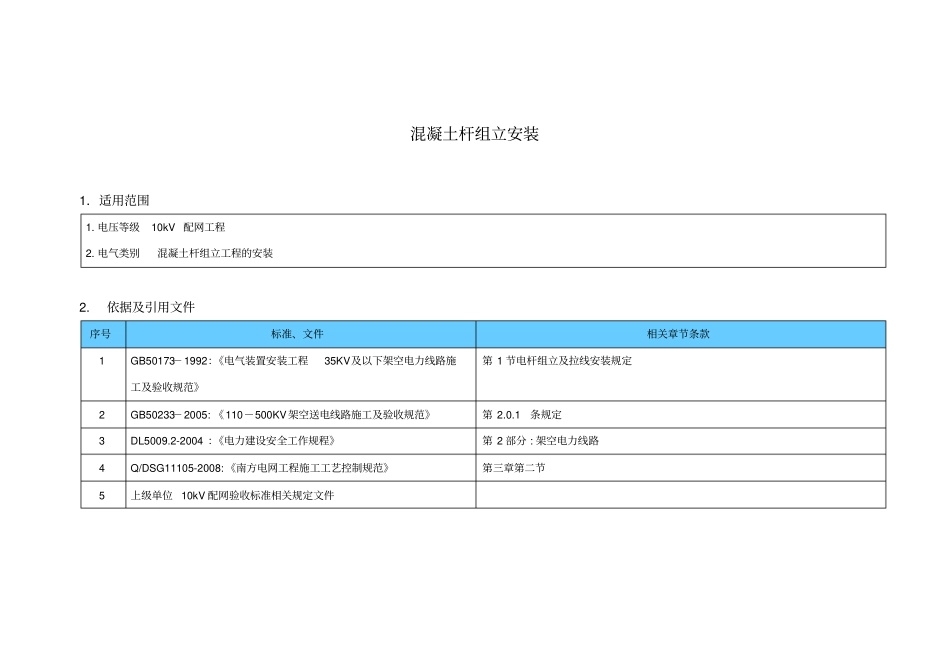

混凝土杆组立安装指导书_第1页
1/41
混凝土杆组立安装指导书_第2页
2/41

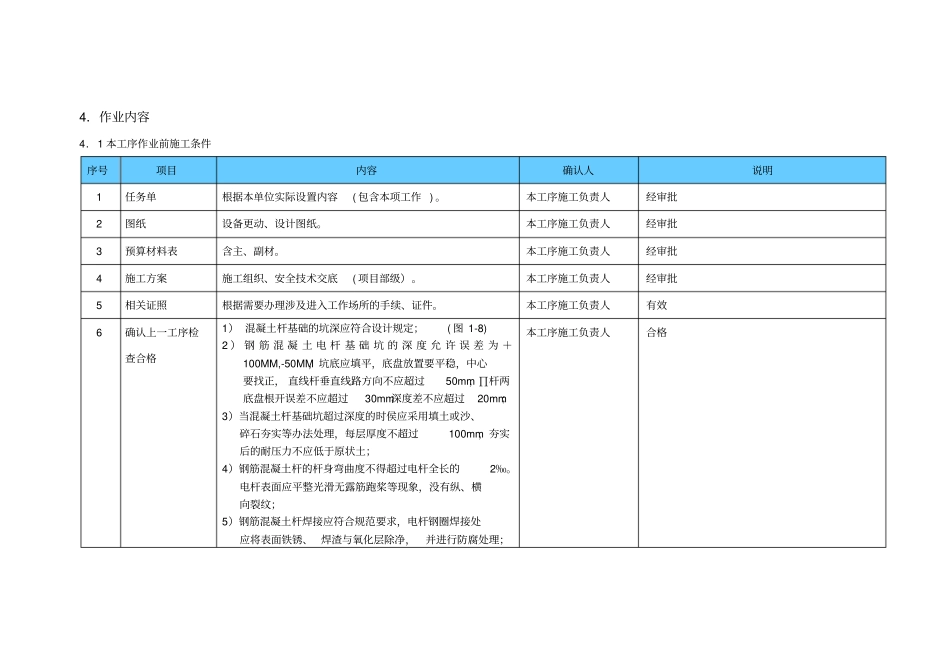

混凝土杆组立安装指导书_第3页
3/41

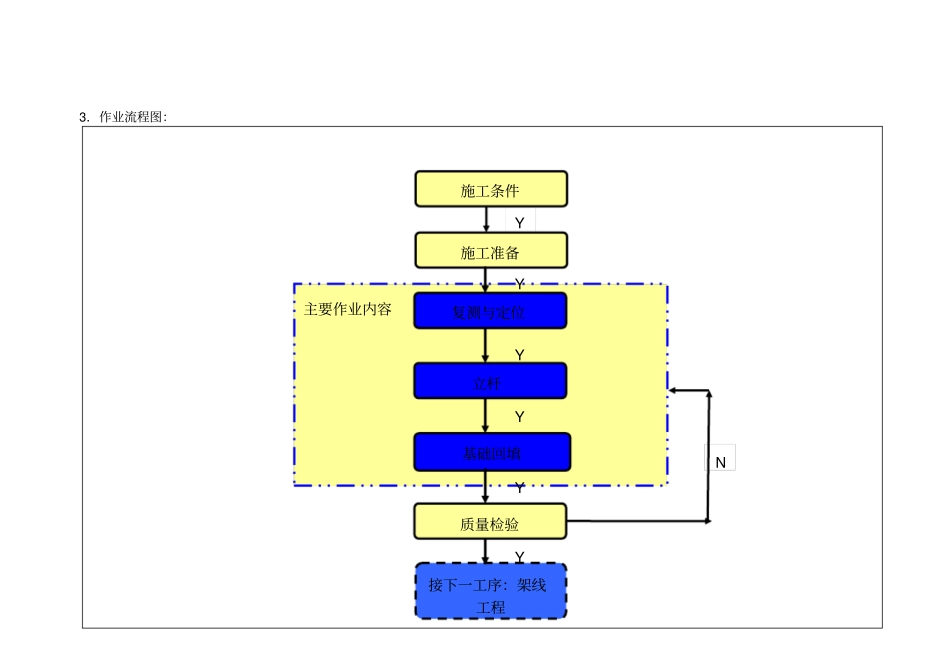

混凝土杆组立安装1.适用范围1. 电压等级 10kV 配网工程2. 电气类别混凝土杆组立工程的安装2. 依据及引用文件序号标准、文件相关章节条款1 GB50173-1992:《电气装置安装工程35KV及以下架空电力线路施工及验收规范》第 1 节电杆组立及拉线安装规定2 GB50233-2005: 《110-500KV架空送电线路施工及验收规范》第 2.0.1条规定3 DL5009.2-2004 :《电力建设安全工作规程》第 2 部分 : 架空电力线路4 Q/DSG11105-2008: 《南方电网工程施工工艺控制规范》第三章第二节5 上级单位 10kV 配网验收标准相关规定文件主要作业内容Y N 施工条件基础回填施工准备立杆质量检验接下一工序:架线工程Y Y Y 复测与定位Y Y 3.作业流程图:4.作业内容4.1 本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容( 包含本项工作 ) 。本工序施工负责人经审批2 图纸设备更动、设计图纸。本工序施工负责人经审批3 预算材料表含主、副材。本工序施工负责人经审批4 施工方案施工组织、安全技术交底( 项目部级)。本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。本工序施工负责人有效6 确认上一工序检查合格1) 混凝土杆基础的坑深应符合设计规定;( 图 1-8) 2 ) 钢 筋 混 凝 土 电 杆 基 础 坑 的 深 度 允 许 误 差 为 +100MM,-50MM,坑底应填平,底盘放置要平稳,中心要找正, 直线杆垂直线路方向不应超过50mm,∏杆两底盘根开误差不应超过30mm深度差不应超过20mm;3)当混凝土杆基础坑超过深度的时侯应采用填土或沙、碎石夯实等办法处理,每层厚度不超过100mm,夯实后的耐压力不应低于原状土;4)钢筋混凝土杆的杆身弯曲度不得超过电杆全长的2‰。电杆表面应平整光滑无露筋跑桨等现象,没有纵、横向裂纹;5)钢筋混凝土杆焊接应符合规范要求,电杆钢圈焊接处应将表面铁锈、 焊渣与氧化层除净,并进行防腐处理;本工序施工负责人合格4.2 施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现 场施 工质安员复测与定位技术工人 3+辅助工 3 1 1 立杆技术工人 3+装卸工 10 基础回填技术工人 2+辅助工 3 技术岗位必须持有与作业工种相应、有效的上岗证 , 辅助工不得从事电气设备安装等专业工作,2 施工内容相对应的设备材料混凝土杆检查设备材料符合设计要求,杆主体外观无裂纹、变形。3 施工内容相对应的...
