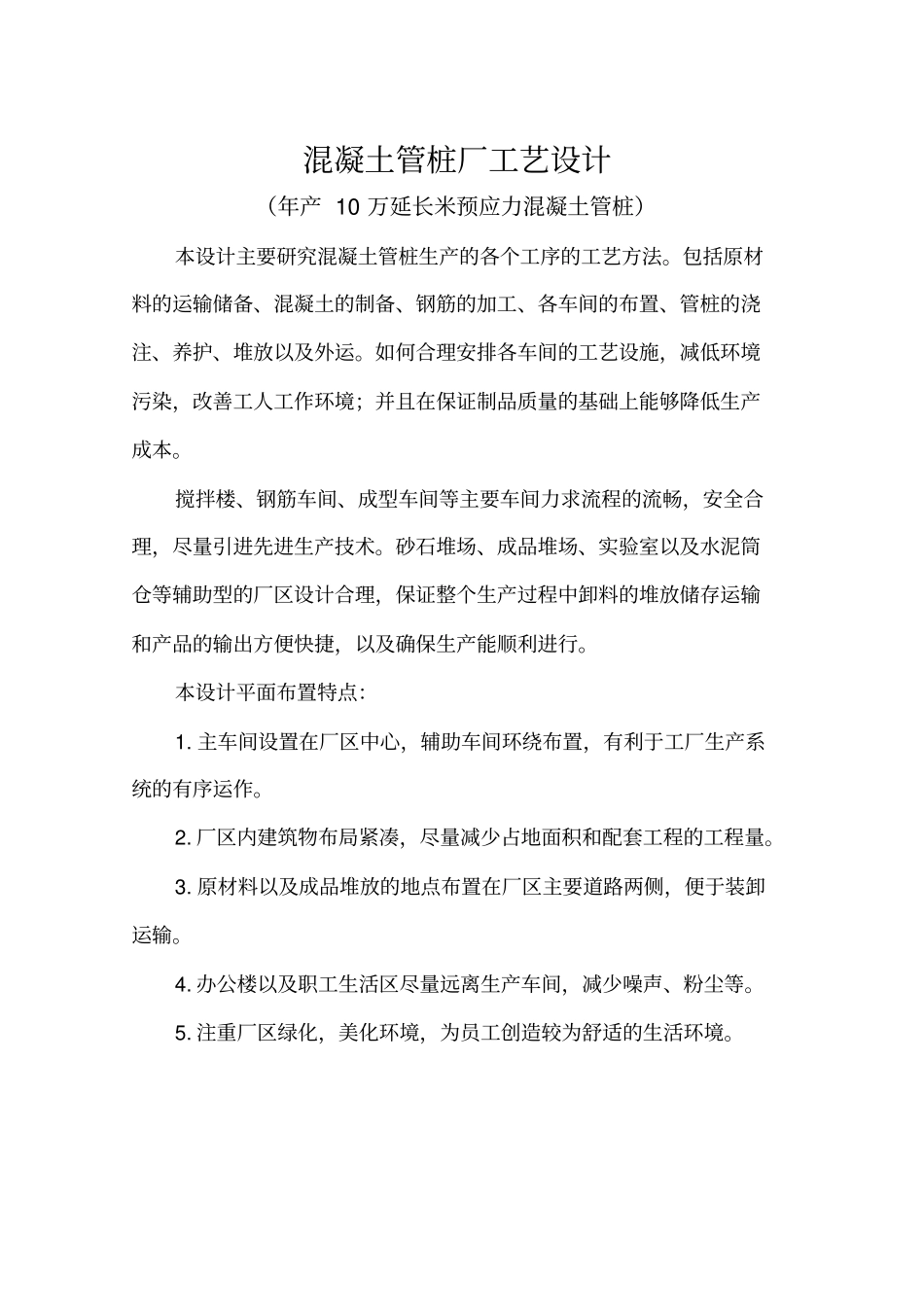

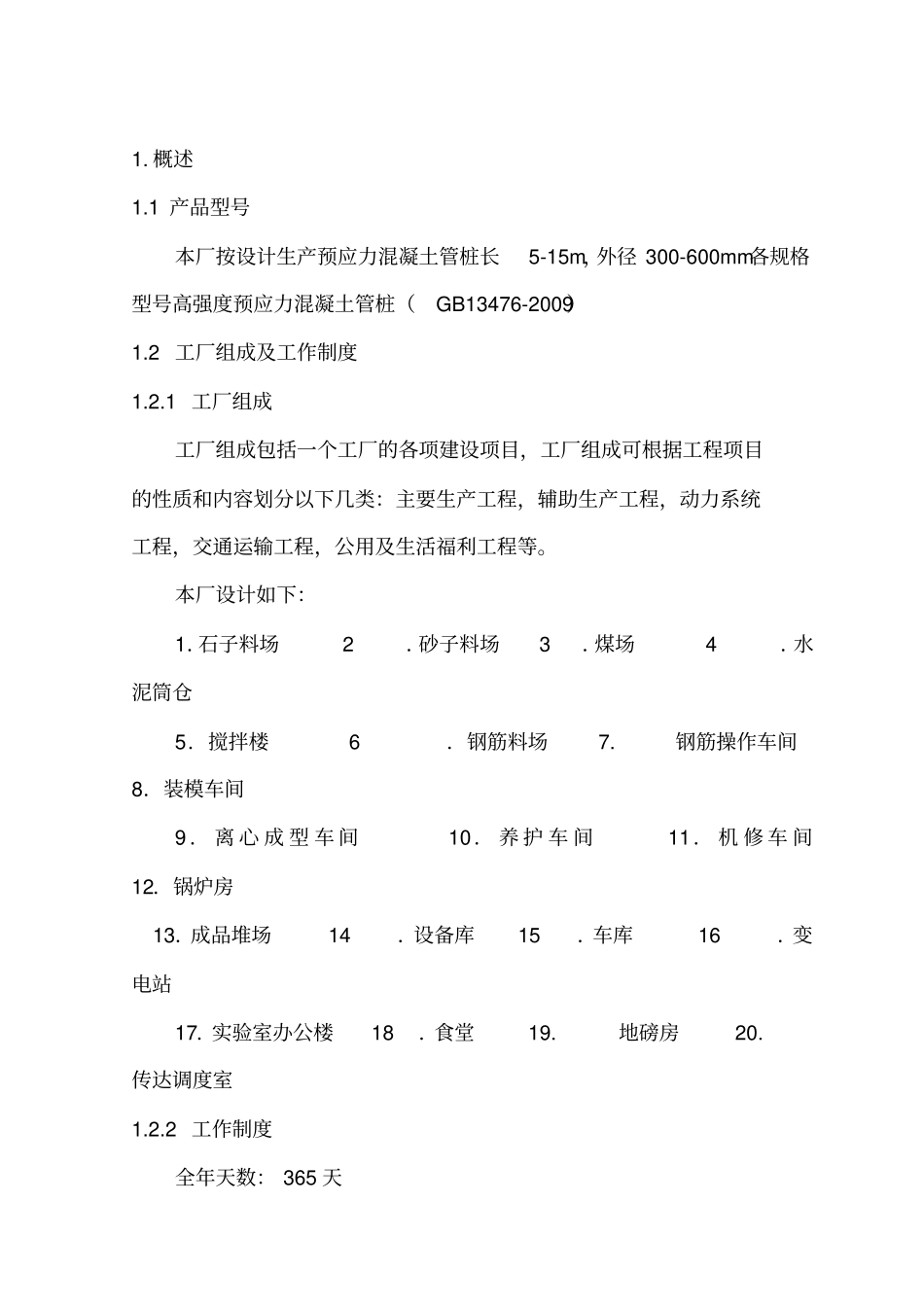

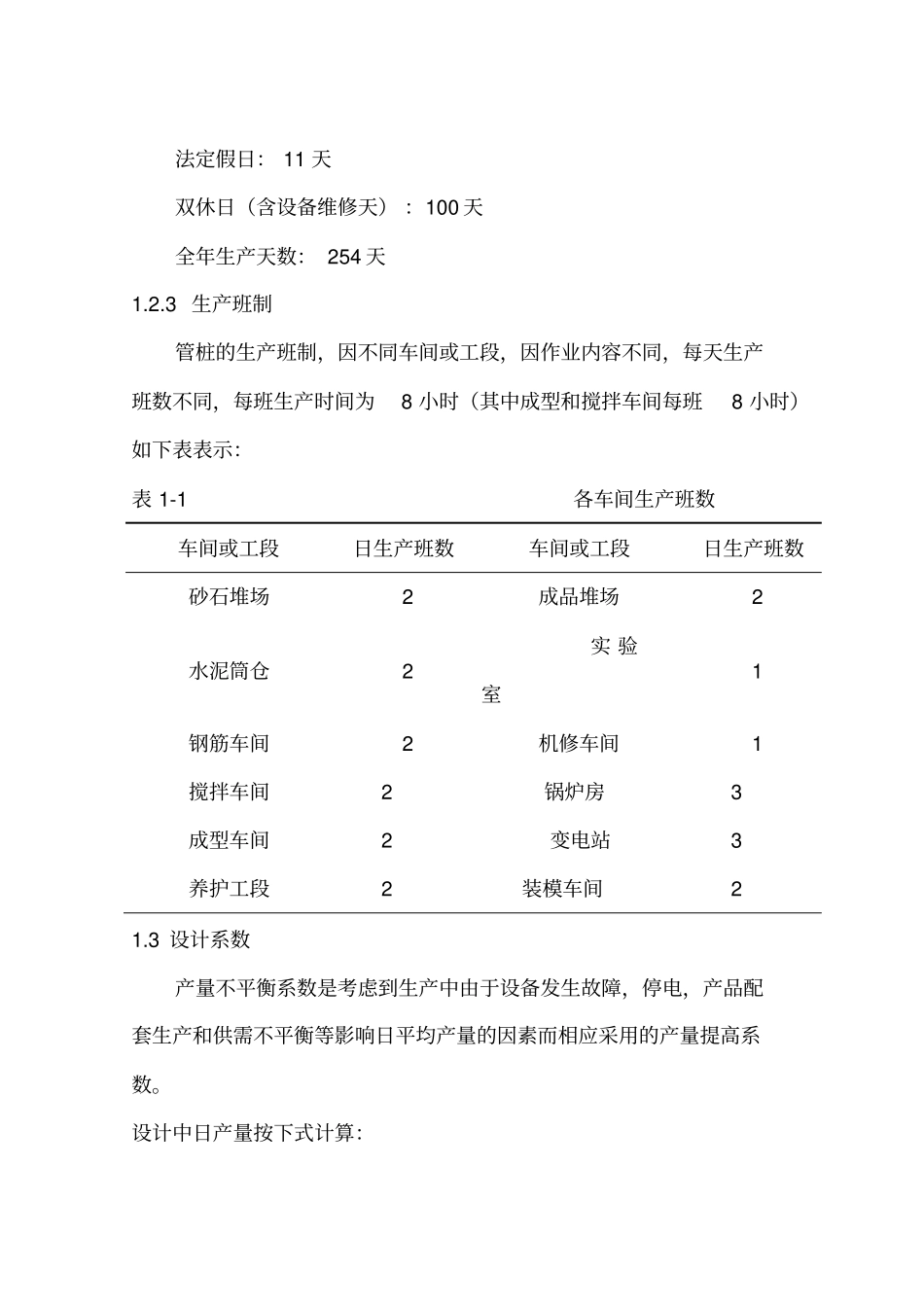

混凝土管桩厂工艺设计（年产 10 万延长米预应力混凝土管桩）本设计主要研究混凝土管桩生产的各个工序的工艺方法。包括原材料的运输储备、混凝土的制备、钢筋的加工、各车间的布置、管桩的浇注、养护、堆放以及外运。如何合理安排各车间的工艺设施，减低环境污染，改善工人工作环境；并且在保证制品质量的基础上能够降低生产成本。搅拌楼、钢筋车间、成型车间等主要车间力求流程的流畅，安全合理，尽量引进先进生产技术。砂石堆场、成品堆场、实验室以及水泥筒仓等辅助型的厂区设计合理，保证整个生产过程中卸料的堆放储存运输和产品的输出方便快捷，以及确保生产能顺利进行。本设计平面布置特点：1. 主车间设置在厂区中心，辅助车间环绕布置，有利于工厂生产系统的有序运作。2. 厂区内建筑物布局紧凑，尽量减少占地面积和配套工程的工程量。3. 原材料以及成品堆放的地点布置在厂区主要道路两侧，便于装卸运输。4. 办公楼以及职工生活区尽量远离生产车间，减少噪声、粉尘等。5. 注重厂区绿化，美化环境，为员工创造较为舒适的生活环境。1. 概述1.1 产品型号本厂按设计生产预应力混凝土管桩长5-15m，外径 300-600mm各规格型号高强度预应力混凝土管桩（GB13476-2009）1.2 工厂组成及工作制度1.2.1 工厂组成工厂组成包括一个工厂的各项建设项目，工厂组成可根据工程项目的性质和内容划分以下几类：主要生产工程，辅助生产工程，动力系统工程，交通运输工程，公用及生活福利工程等。本厂设计如下：1．石子料场 2．砂子料场 3．煤场 4．水泥筒仓5．搅拌楼 6．钢筋料场 7. 钢筋操作车间8．装模车间9 ． 离 心 成 型 车 间10． 养 护 车 间11． 机 修 车 间12．锅炉房13．成品堆场 14．设备库 15．车库 16．变电站17．实验室办公楼 18．食堂 19. 地磅房 20. 传达调度室1.2.2 工作制度全年天数： 365 天法定假日： 11 天双休日（含设备维修天） ：100 天全年生产天数： 254 天1.2.3 生产班制管桩的生产班制，因不同车间或工段，因作业内容不同，每天生产班数不同，每班生产时间为8 小时（其中成型和搅拌车间每班8 小时）如下表表示：表 1-1 各车间生产班数车间或工段日生产班数车间或工段日生产班数砂石堆场2 成品堆场2 水泥筒仓2 实 验室1 钢筋车间2 机修车间1 搅拌车间 2 锅炉房 3 成型车间 2 变电站 3 养护工段 2 装模车间 2 1.3 设计系数产量不平衡系数是考虑到生产中由于...
