混合动力电动汽车电池日常管理解析

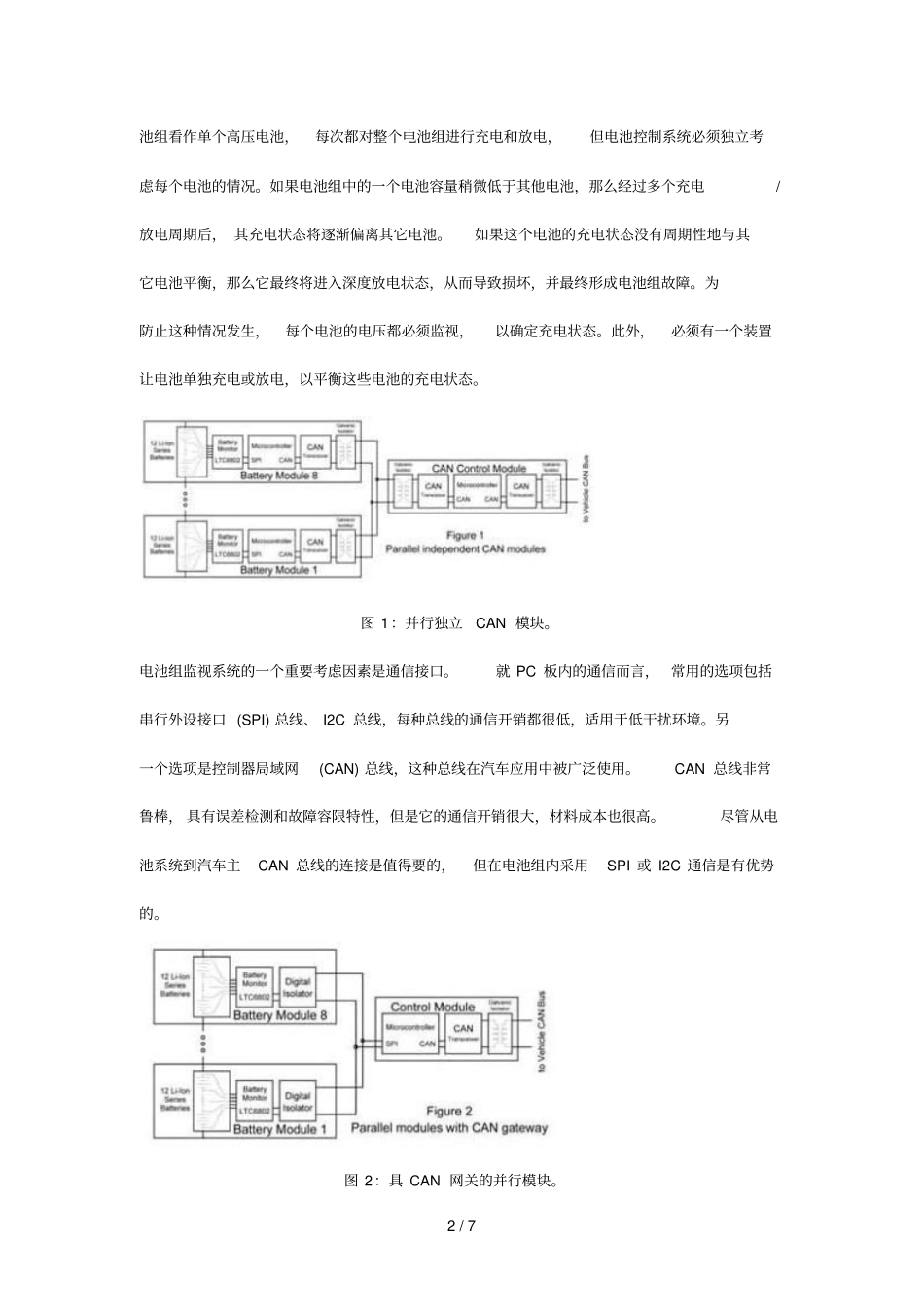

1 / 7 混合动力电动汽车的电池管理解析混合动力电动汽车的电池管理解析一个电池规定的容量是指电池从100% 充电状态到零充电状态所能提供的电量。充电到100% 充电状态或放电到零充电状态会迅速缩短电池寿命，因此应该仔细管理电池以避免完全充电或完全放电状态。与工作在30%~70% 的充电状态之间(利用 40% 的容量 )相比，工作在10% 充电状态到90% 充电状态之间 (利用 80% 的规定容量 )可以将电池的充电循环总次数减少到原来的1/3 或更低。在有效电池容量和电池寿命之间进行平衡给电池系统设计工程师带来了挑战。考虑前文提到的利用 40% 容量与利用80% 容量的情况。如果系统将电池为限制为仅使用其40% 容量，以便使电池寿命延长到原来的3 倍，那么电池尺寸必须增大1 倍以获得与利用80% 容量情况下一样多的可用容量。但这会使电池系统的重量和体积增大1 倍，从而提高成本并降低效率。用于电动汽车 (EV) 和混合动力电动汽车(HEV) 的电池技术已经获得了显著进步，不但电池能量密度已稳步提高，而且电池还能可靠地充电和放电数千次。如果设计工程师能有效利用这些技术进步， 那么就成本、 可靠性和寿命而言，电动汽车和混合动力电动汽车就有潜力与传统汽车竞争。汽车制造商一般要求电池寿命超过10 年，且对必需的可用电池容量做了规定。电池系统设计工程师面临的挑战是必须竭尽所能用最小的电池组实现最大的容量。为达到这个目标， 电池系统必须采用精密的电子电路仔细控制和监视电池。电动汽车电池组系统电动汽车电池组由多个电池串联叠置组成。一个典型的电池组大约有96 个电池，充电到4.2V 的锂离子电池而言，这样的电池组可产生超过400V 的总电压。尽管汽车电源系统将电2 / 7 池组看作单个高压电池，每次都对整个电池组进行充电和放电，但电池控制系统必须独立考虑每个电池的情况。如果电池组中的一个电池容量稍微低于其他电池，那么经过多个充电/放电周期后， 其充电状态将逐渐偏离其它电池。如果这个电池的充电状态没有周期性地与其它电池平衡，那么它最终将进入深度放电状态，从而导致损坏，并最终形成电池组故障。为防止这种情况发生，每个电池的电压都必须监视，以确定充电状态。此外，必须有一个装置让电池单独充电或放电，以平衡这些电池的充电状态。图 1：并行独立CAN 模块。电池组监视系统的一个重要考虑因素是通信接口。就 PC 板内的通信而言， 常用的选项包括串行外设接口 (SPI) 总线、 I2C...
