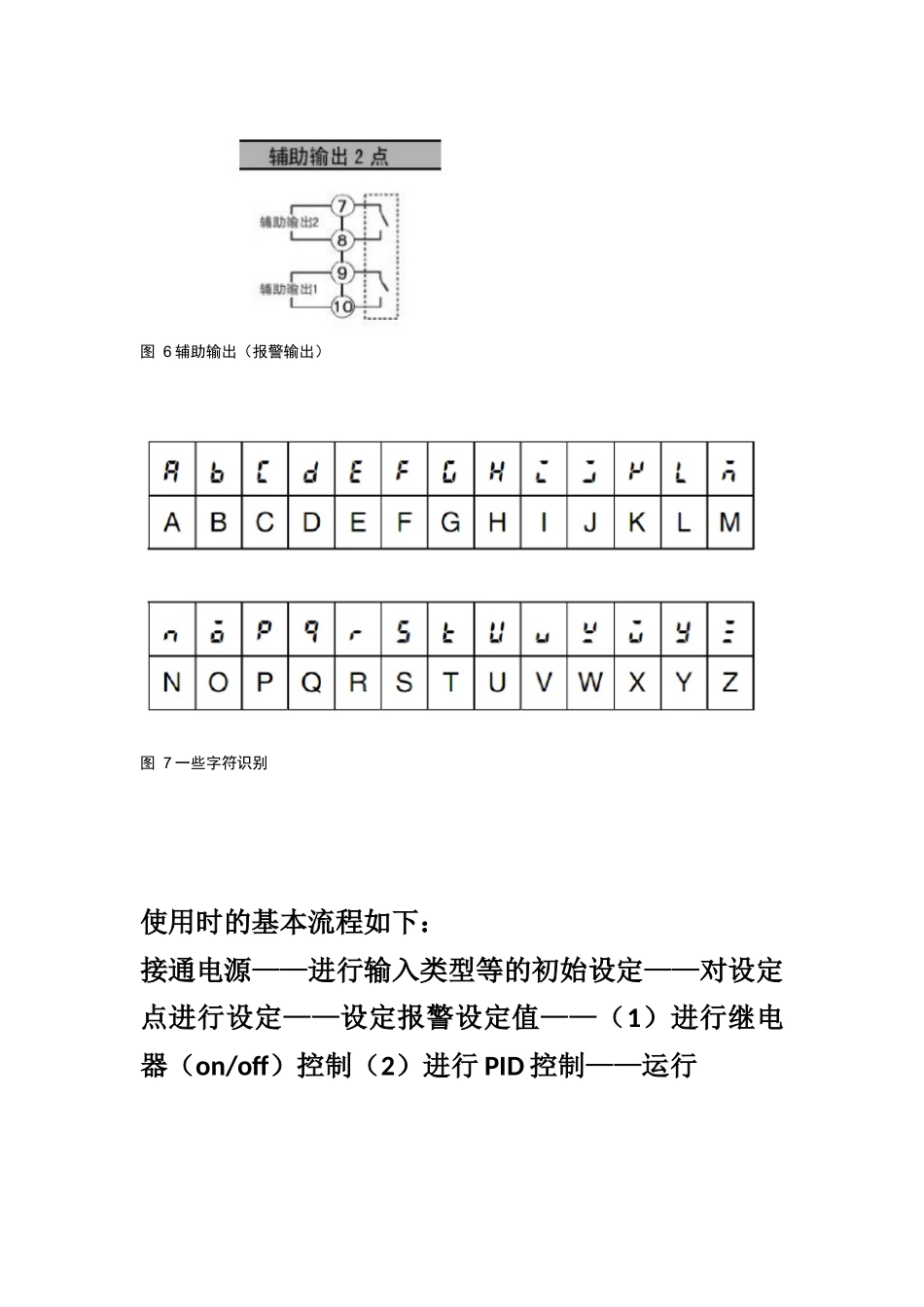

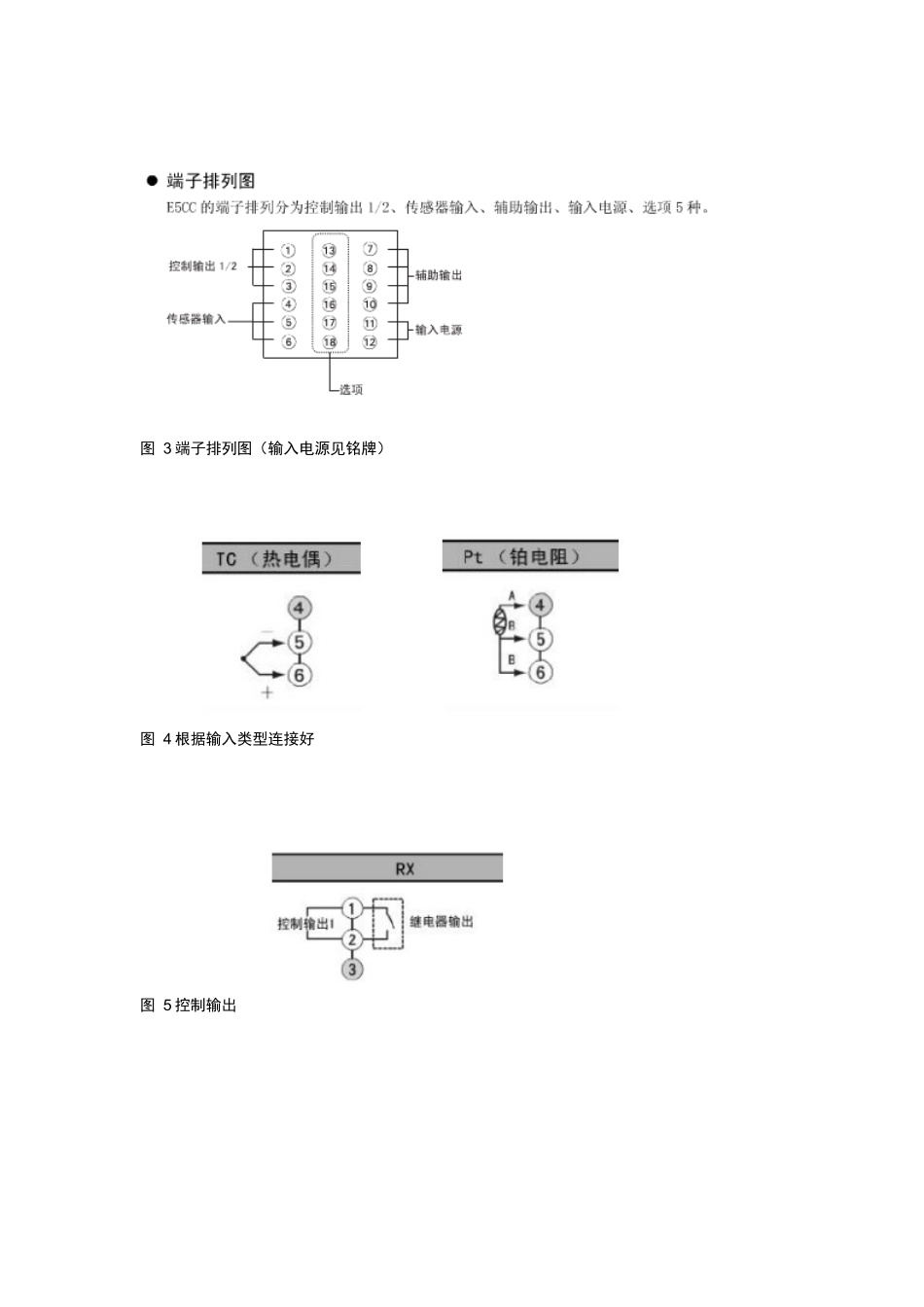

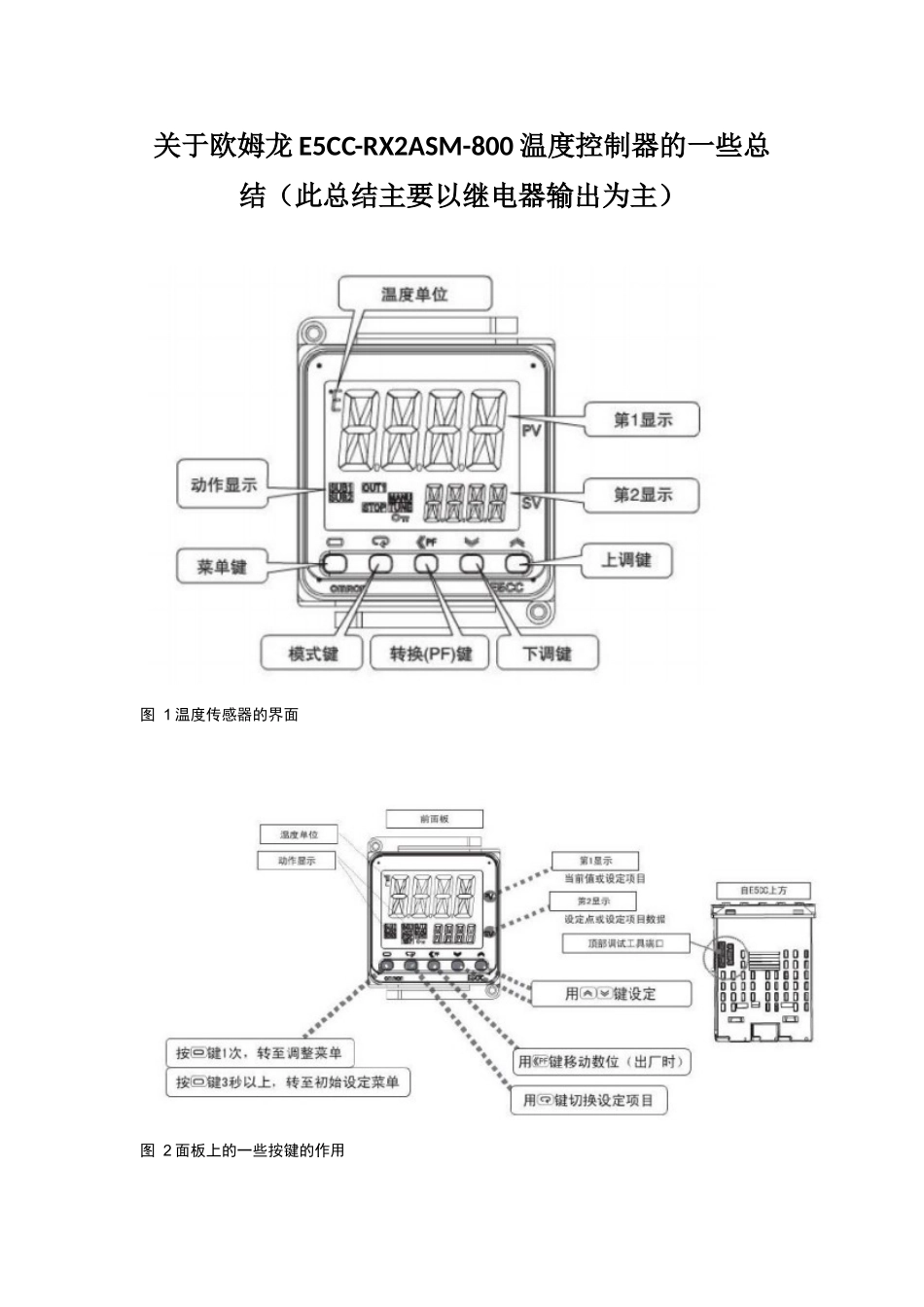

关于欧姆龙E5CC-RX2ASM-800温度控制器的一些总结(此总结主要以继电器输出为主)图1温度传感器的界面图2面板上的一些按键的作用图3端子排列图(输入电源见铭牌)图4根据输入类型连接好图5控制输出图6辅助输出(报警输出)图7一些字符识别使用时的基本流程如下:接通电源——进行输入类型等的初始设定——对设定点进行设定——设定报警设定值——(1)进行继电器(on/off)控制(2)进行PID控制——运行注:进入保护菜单同时按住菜单键与模式键.一些参数设定:图8保护菜单流程图9调整菜单流程图10运行菜单流程图11初始菜单运行流程(注意,控制类型控制方式以自己的为主,此表只是举例)(保护菜单同时按住菜单键与模式键,初始菜单菜单键按住3秒进入,调整菜单按下菜单键,具体以下图为准)关于报警的重点(例子):将报警值1设定为偏离上限报警,比较点SP比当前值PV超过10℃时,输出报警.“报警1类型”=“2:偏差上限”“报警值1”=“10”
