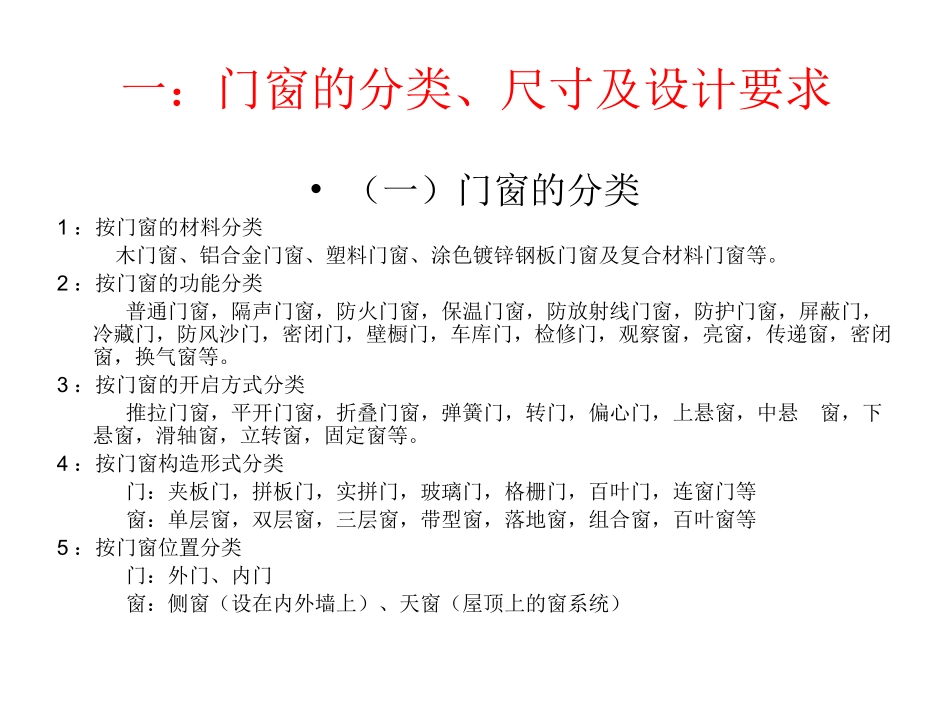

门窗的基本常识一：门窗的分类、尺寸及设计要求•（一）门窗的分类1：按门窗的材料分类木门窗、铝合金门窗、塑料门窗、涂色镀锌钢板门窗及复合材料门窗等。2：按门窗的功能分类普通门窗，隔声门窗，防火门窗，保温门窗，防放射线门窗，防护门窗，屏蔽门，冷藏门，防风沙门，密闭门，壁橱门，车库门，检修门，观察窗，亮窗，传递窗，密闭窗，换气窗等。3：按门窗的开启方式分类推拉门窗，平开门窗，折叠门窗，弹簧门，转门，偏心门，上悬窗，中悬窗，下悬窗，滑轴窗，立转窗，固定窗等。4：按门窗构造形式分类门：夹板门，拼板门，实拼门，玻璃门，格栅门，百叶门，连窗门等窗：单层窗，双层窗，三层窗，带型窗，落地窗，组合窗，百叶窗等5：按门窗位置分类门：外门、内门窗：侧窗（设在内外墙上）、天窗（屋顶上的窗系统）（二）门窗洞口尺寸•门洞口尺寸（单位：mm）1030002400113300270012360030001339003300144200360015450039001648004200175100450018540048001957005400序号洞口标志高度洞口标志宽度11200600215007003180080042000900521001000624001200725001500827001800929002100窗洞口尺寸（单位：mm)序号洞口标志高度洞口标志宽度16006002900900312001200414001500515001800616002100718002400821002700序号洞口标志高度洞口标志宽度9240030001027003300113000360012330039001336004200143900460015420054001646006000（三）门窗的设计要求所有门窗设计的前提是符合业主合理的技术要求及满足国家标准、行业规范、地方法律法规等。二：门窗术语、代号及图示方法（一）门窗术语1.门窗框术语（1）上框门窗框的上框料（2）边框门窗框的两侧边料（3）中竖框门窗框的中间竖料（4）中横框门窗框的中间横料（5）下框门窗框的下框料（6）拼镗料两樘及两樘以上门窗组合时的拼接料2.门窗扇术语（1）上冒头门窗扇的上横料（2）中冒头门窗扇的中横料（3）下冒头门窗扇的下横料（4）边梃门窗扇的边料（5）恒芯门窗扇的横向玻璃分袼条（6）竖芯门窗扇的竖向玻璃分袼条（7）斜撑门扇中的斜向加固料（8）门心板门梃中间的镶嵌板（9）拼板门梃侧面拼板或实拼板3.门窗共用附件术语（1）披水板门窗中横框或下框本身带有外水滴水槽者。（2）披水条门窗中横框或下框附加的滴水槽条。（3）筒子板门窗框的两侧饰面墙板。（4）贴脸板筒子板侧面的饰面墙板。（5）压缝条贴脸板端头压条或门窗扇搭接处压条。（6）窗台板窗框下的横板。（7）窗开关器窗开关设备的总称。4.门窗洞口术语（1）平口洞口门窗洞口周边为平口者。（2）槽口洞口门窗洞口周边带有凸凹槽者。（3）洞口侧面门窗洞口周边的两侧墙面。（4）洞口顶面门窗洞口周边的上口面。（5）洞口下面门窗洞口周边的下口面。（6）槽口门窗洞口带有凸凹槽。（7）槽口深度槽口垂直于洞口平面方向的尺寸。（8）槽口宽度槽口平行于洞口平面方向的尺寸。5.门窗常用五金及配件术语（1）铰链（合页）平铰链、角铰链、长铰链、圆芯铰链、弹簧铰链、抽芯铰链和地弹簧等。（2）执手（拉手）内开左（右）执手，外开左（右）执手，内开联动左（右）执手，外开联动左（右）执手，固定扇左（右）执手，开启扇左（右）执手，扇左（右）执手。（3）滑槽拉杆（4）插销（5）插销撑钩（6）铁脚（7）压脚（8）玻璃弹簧销（9）压玻条（10）门锁（11）油灰（12）密封条（13）玻璃（14）窗纱(二)门窗代号门的代号为M;窗的代号为C；天窗的代号为TC（主要介绍窗）。窗T１按用途分类防火窗ＦＣ隔声窗ＧＣ保温窗ＢＣ防护窗ＨＣ屏蔽窗ＰＣ防射线窗ＲＣ防风砂窗ＳＣ密闭窗ＭＣ泄压窗ＥＣ传递窗ＱＣ观察窗ＣＣ亮窗ＬＣ换气窗ＶＣ２按开启分类平开窗ＰＣ推拉窗ＴＣ折叠窗ＺＣ上悬窗ＳＣ中悬窗ＣＣ下悬窗ＸＣ立转窗ＬＣ滑轴窗ＨＣ固定窗ＧＣ３按构造分类单层窗ＤＣ双层窗ＳＣ双玻窗ＢＣ三层窗ＣＣ带形窗ＸＣ子母扇窗ＺＣ组合窗ＨＣ落地窗ＬＣ百叶窗ＹＣ带纱扇窗ＡＣ天窗ＴＣ１按形式分类平天窗ＰＴＣ采光罩ＺＴＣ采光板ＢＴＣ采光带ＤＴＣ三角形天窗ＳＴＣ矩形天窗ＪＴＣＭ形天窗ＭＴＣ锯齿形天窗ＱＴＣ下沉式天窗ＸＴＣ避风天窗ＦＴＣ２按开启分类上悬式天窗ＳＴＣ中悬式天窗ＺＴ...
