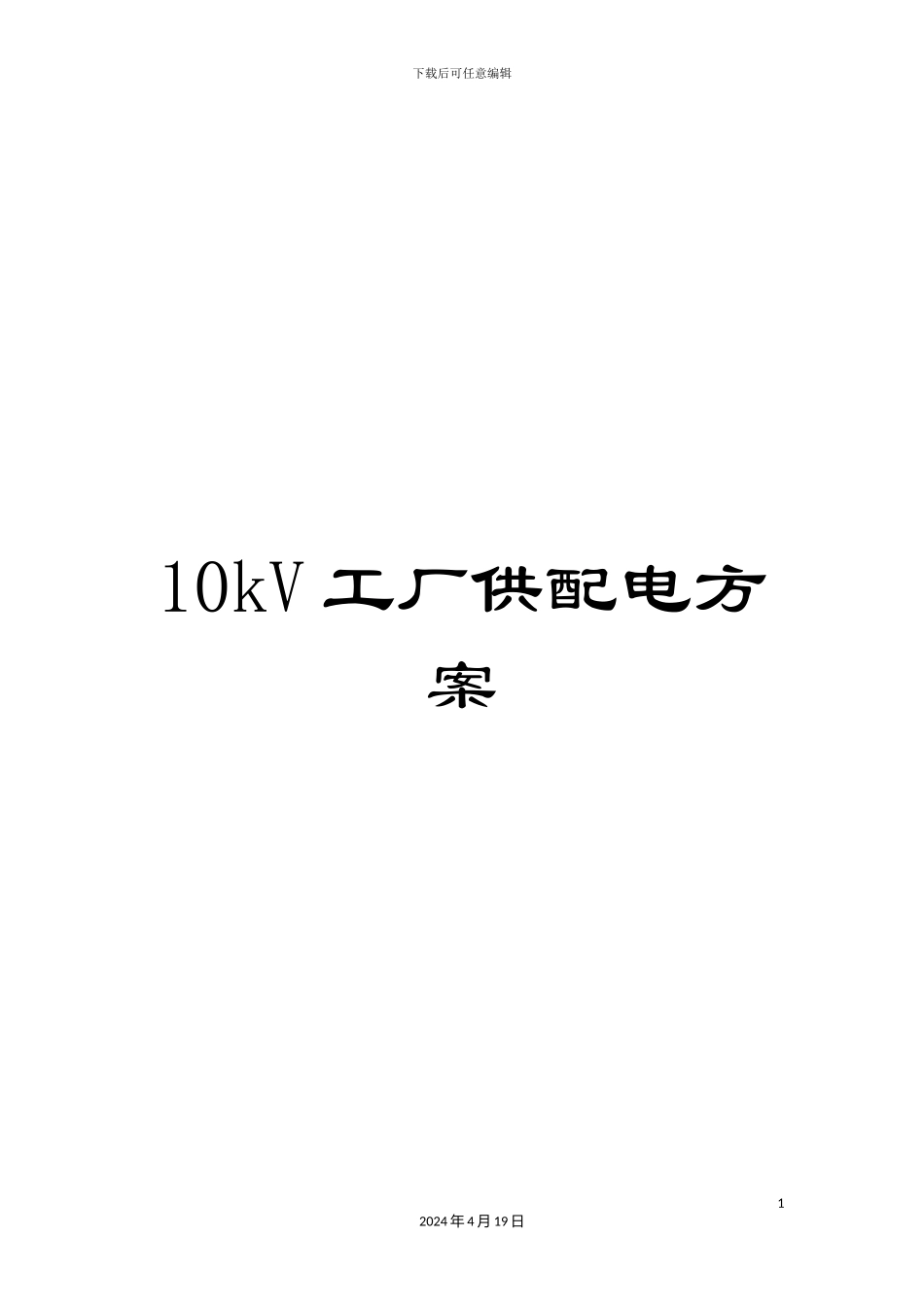

10kV工厂供配电方案

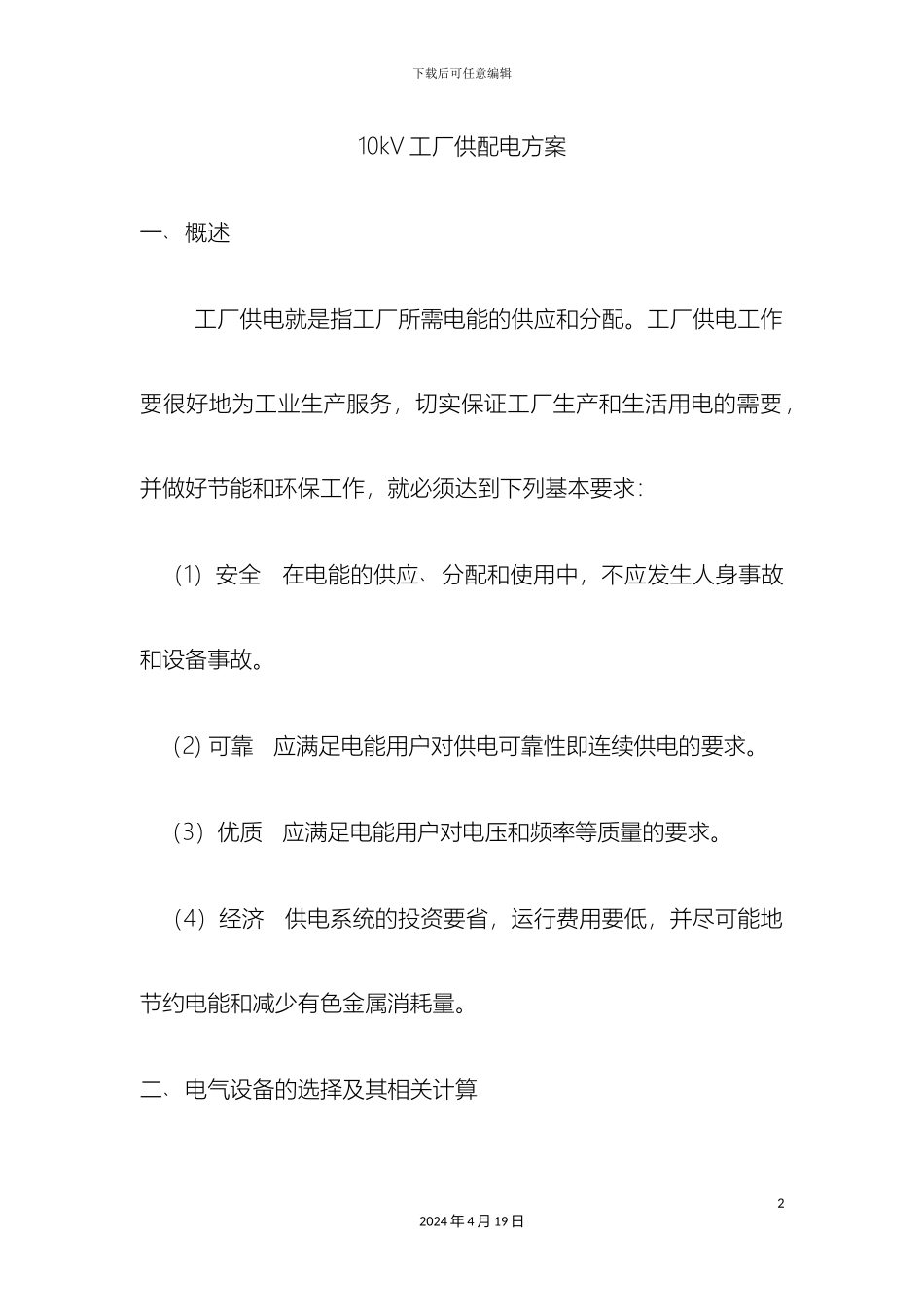

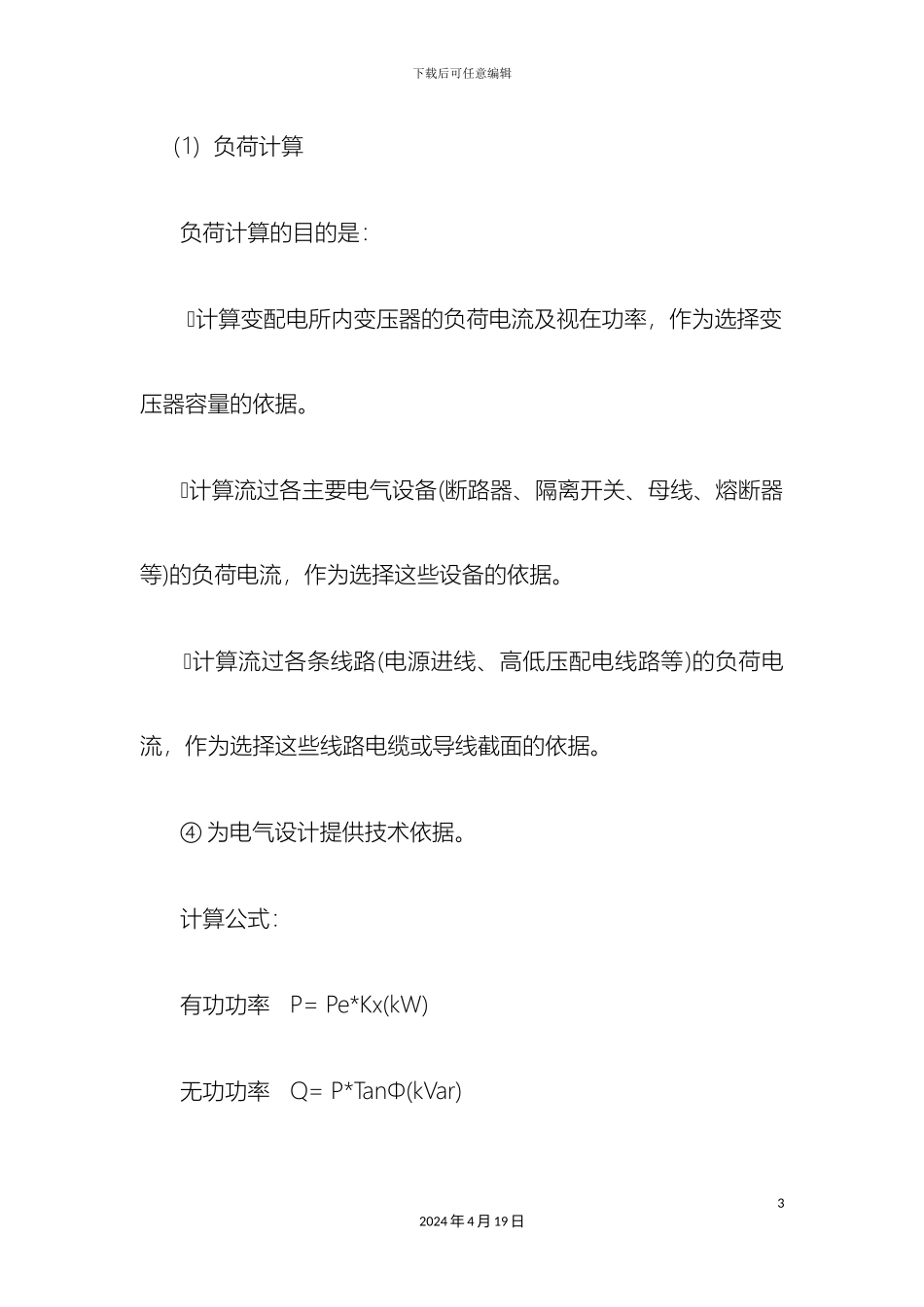

下载后可任意编辑10kV 工厂供配电方案12024 年 4 月 19 日下载后可任意编辑10kV 工厂供配电方案一﹑概述工厂供电就是指工厂所需电能的供应和分配。工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能和环保工作，就必须达到下列基本要求： （1）安全 在电能的供应﹑分配和使用中，不应发生人身事故和设备事故。 （2) 可靠 应满足电能用户对供电可靠性即连续供电的要求。 （3）优质 应满足电能用户对电压和频率等质量的要求。 （4）经济 供电系统的投资要省，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。 二﹑电气设备的选择及其相关计算22024 年 4 月 19 日下载后可任意编辑 （1）负荷计算 负荷计算的目的是： 计算变配电所内变压器的负荷电流及视在功率，作为选择变压器容量的依据。 计算流过各主要电气设备(断路器、隔离开关、母线、熔断器等)的负荷电流，作为选择这些设备的依据。 计算流过各条线路(电源进线、高低压配电线路等)的负荷电流，作为选择这些线路电缆或导线截面的依据。 ④ 为电气设计提供技术依据。 计算公式： 有功功率 P= Pe*Kx(kW) 无功功率 Q= P*TanΦ(kVar)32024 年 4 月 19 日下载后可任意编辑 视在功率 S= P/ CosΦ(kV·A) 计算电流 I= S/（*UN)(A) 式中，kx 为需要系数；CosΦ 为功率因数；TanΦ 为功率因数的正切值；UN 为用电设备组的额定电压；＝1.732。假 设 该 工 厂 的 总 有 功 功 率 P 为 100kW, 则 无 功 功 率Q=48kVar，视在功率 S=111KV·A,计算电流 I= 0.28kA。（2）无功功率的补偿 无功功率的人工补偿装置：主要有同步补偿机和并联电抗器两种。由于并联电抗器具有安装简单、运行维护方便、有功损耗小以及组装灵活、扩容方便等优点，因此并联电抗器在供电系统中应用最为普遍。考虑到主变压器的无功损耗元大于有功损耗，因此 380V 侧最大负荷时功率因数应稍大于 0.9，暂取 0.92 来计算42024 年 4 月 19 日下载后可任意编辑380V 侧所需无功功率补偿容量：55kVar 选 择 低 压 单 相 并 联 电 容 器 BWF 0.4-75-1/3 ， 单 个 容 量 为75kvar。 （3）变压器的选择 在进行负荷统计及无功补偿后，就可根据补偿后的容量进行变压器的选择。 选择 1 台变压器时容量应满足： 式中，为变压器低压侧负荷计算容量，为所要选择的变压器容量。 则需要的...
