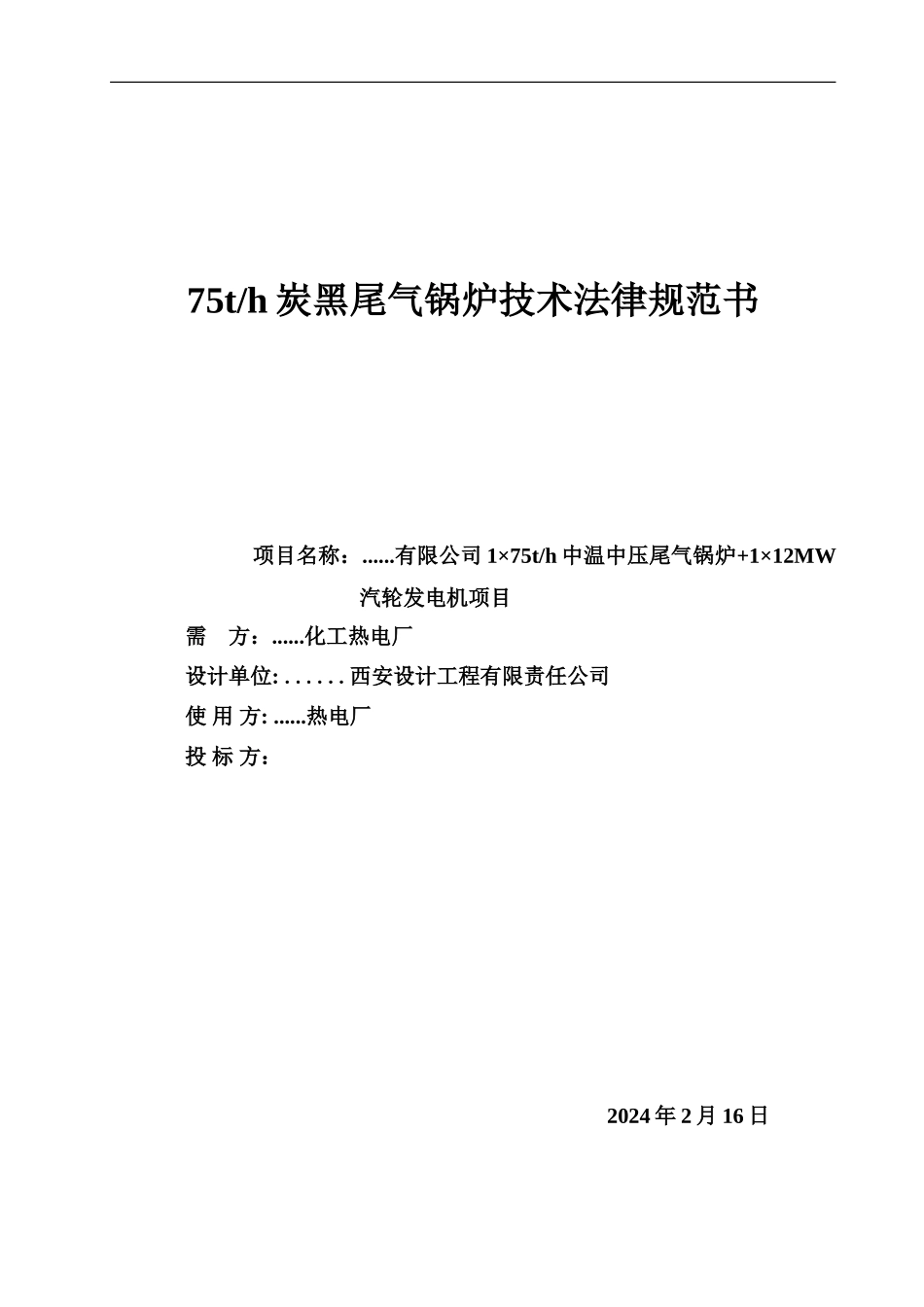

下载后可任意编辑75 吨炭黑尾气锅炉技术协议 75t/h 炭黑尾气锅炉技术法律规范书项目名称:......有限公司 1×75t/h 中温中压尾气锅炉+1×12MW汽轮发电机项目需 方:......化工热电厂设计单位: ......西安设计工程有限责任公司使 用 方: ......热电厂投 标 方: 2024 年 2 月 16 日下载后可任意编辑目 录一.总则二.设备的运行条件三.设备法律规范四.技术要求五.供货范围 六.监造七.技术资料要求 八.资料交接内容 九.技术服务联络方式1下载后可任意编辑一. 总则1.1 本法律规范书的使用范围,仅限于......有限公司 1×75t/h 中温中压尾气锅炉+1×12MW 汽轮发电机项目,本期工程共安装 1 台中温中压 75t/h 的炭黑尾气锅炉及 1 台 12MW 空冷抽凝式汽轮发电机组。它包括本体、附属部件的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本法律规范书提出的是最低限度的技术要求,并没有对所有技术细节作出规定,也未具体引述有关标准和法律规范的条文。投标方应保证提供符合本法律规范书和工业标准的优质产品。1.3 假如需方有除本法律规范书以外的特别要求,应以书面形式提出,并对每一点都作详细说明,载于本法律规范书之后。1.4 如投标方没有以书面对本法律规范书的条文提出异议。那么需方可以认为投标方提出的产品完全满足本法律规范书的要求。1.5本法律规范书为订货合同的附件,与合同正文具有同等法律效力。二. 设备的运行条件2.1 锅炉的安装位置:主厂房东侧零米地面,室外露天布置。运转层高7m,要求零米下立柱埋深为 1.2m。2.2 锅炉设计燃料设计燃料为炭黑尾气,点火用焦炉煤气点火。1、煤气主要成分:(2024 年去年平均数据)煤气压力:5.0-10kPa 煤气温度:25℃指标CO2CmHnO2COCH4H2N2热值(MJ/NM3)数值3.331.831.287.7521.956.37.45162、炭黑尾气的主要成分: (2024 年两次化验数据)2下载后可任意编辑尾气压力:2.5-4.0kPa 尾气温度:210-230℃指标CO2CmHnO2COCH4H2N2热值(KJ/NM3)数值 14.20.733.312.51.22.6275.52719数值 24.40.280.9413.11.284.275.727582.3 设备运行环境条件大气压力:年平均气压 904.8 mbar相对湿度:年平均 52 %年平均气温: 19℃绝对最高温度 45.5 ℃绝对最低温度 -19.9 ℃风速及风向: 年平均风速 2.3 m/s,主导风向: 年平均降雨量 501.6 mm最大积雪深度 150mm最大冻土深度 610 mm地震烈度: 7 度三. 设备法律规范3.1 设备名称: ...
