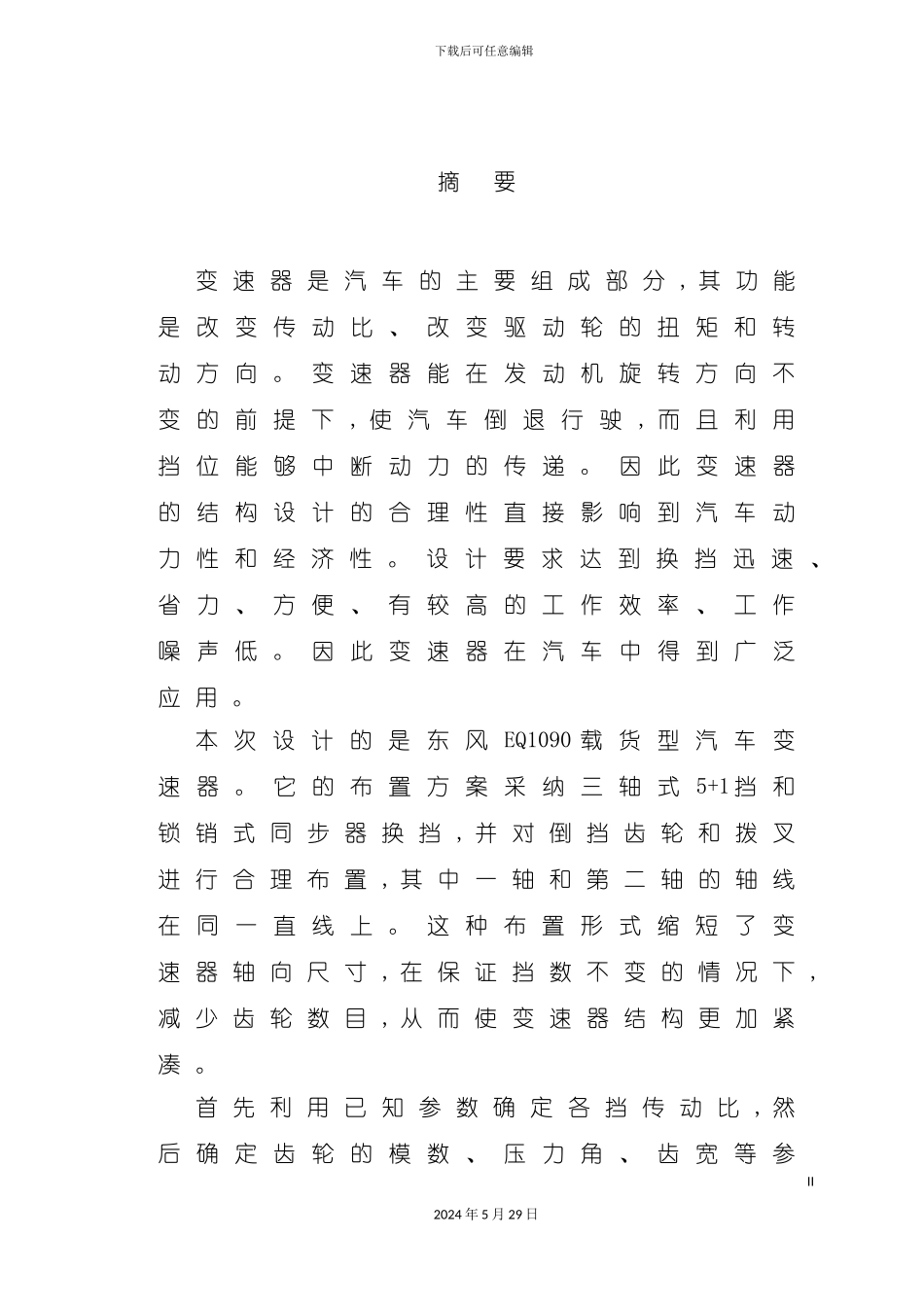

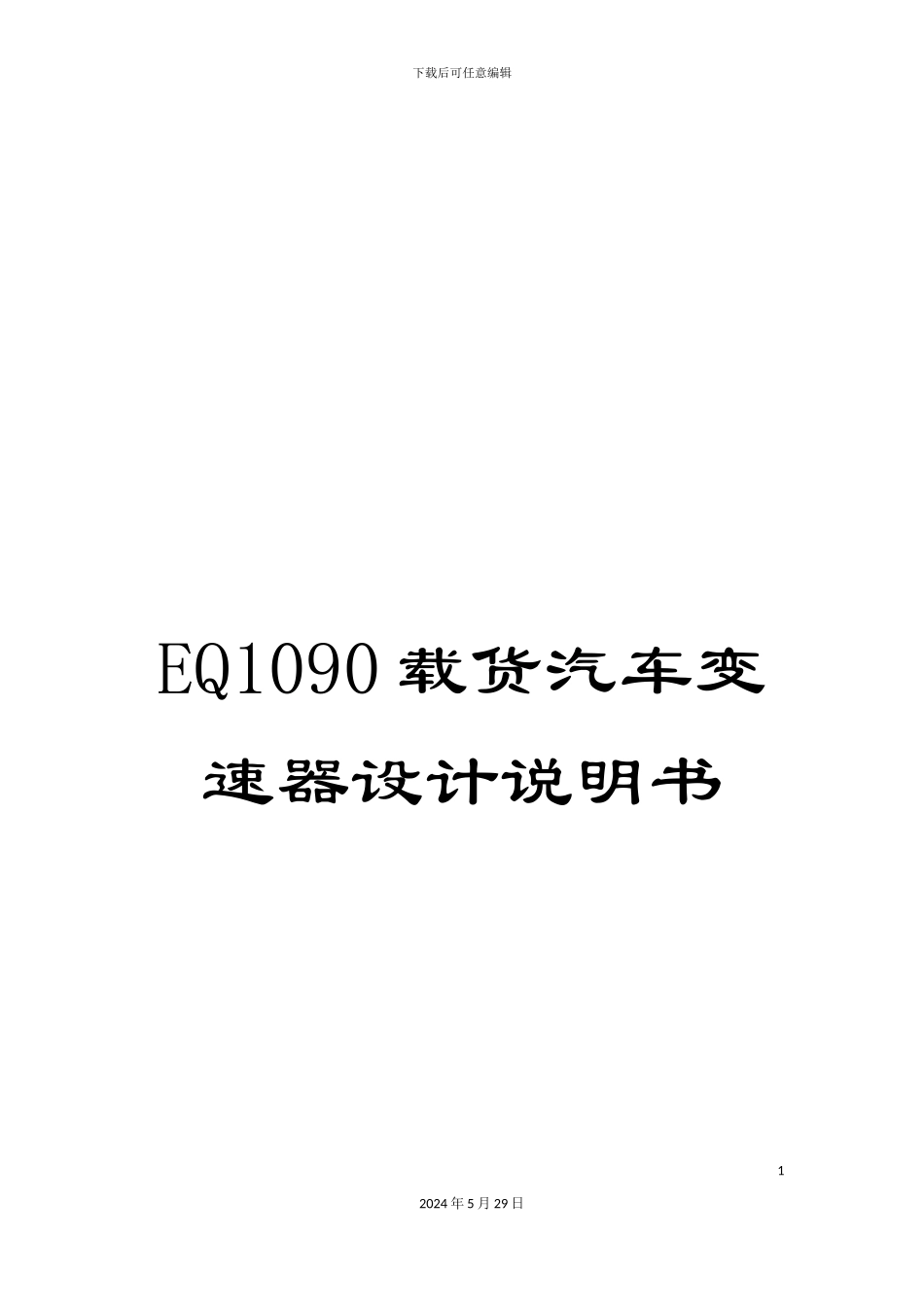

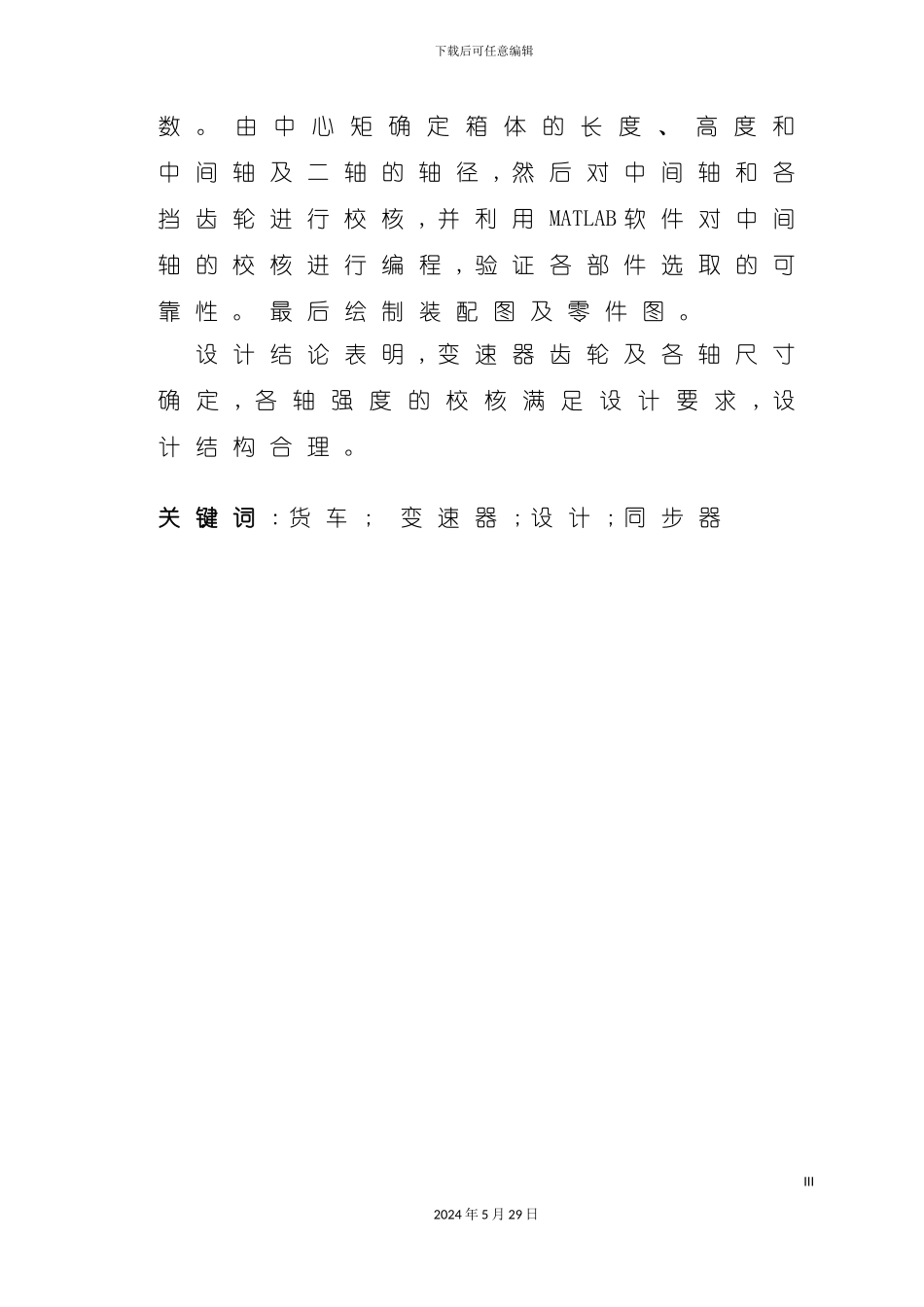

下载后可任意编辑EQ1090 载货汽车变速器设计说明书12024 年 5 月 29 日下载后可任意编辑摘 要变 速 器 是 汽 车 的 主 要 组 成 部 分 , 其 功 能是 改 变 传 动 比 、 改 变 驱 动 轮 的 扭 矩 和 转动 方 向 。 变 速 器 能 在 发 动 机 旋 转 方 向 不变 的 前 提 下 , 使 汽 车 倒 退 行 驶 , 而 且 利 用挡 位 能 够 中 断 动 力 的 传 递 。 因 此 变 速 器的 结 构 设 计 的 合 理 性 直 接 影 响 到 汽 车 动力 性 和 经 济 性 。 设 计 要 求 达 到 换 挡 迅 速 、省 力 、 方 便 、 有 较 高 的 工 作 效 率 、 工 作噪 声 低 。 因 此 变 速 器 在 汽 车 中 得 到 广 泛应 用 。本 次 设 计 的 是 东 风 EQ1090 载 货 型 汽 车 变速 器 。 它 的 布 置 方 案 采 纳 三 轴 式 5+1 挡 和锁 销 式 同 步 器 换 挡 , 并 对 倒 挡 齿 轮 和 拨 叉进 行 合 理 布 置 , 其 中 一 轴 和 第 二 轴 的 轴 线在 同 一 直 线 上 。 这 种 布 置 形 式 缩 短 了 变速 器 轴 向 尺 寸 , 在 保 证 挡 数 不 变 的 情 况 下 ,减 少 齿 轮 数 目 , 从 而 使 变 速 器 结 构 更 加 紧凑 。首 先 利 用 已 知 参 数 确 定 各 挡 传 动 比 , 然后 确 定 齿 轮 的 模 数 、 压 力 角 、 齿 宽 等 参II2024 年 5 月 29 日下载后可任意编辑数 。 由 中 心 矩 确 定 箱 体 的 长 度 、 高 度 和中 间 轴 及 二 轴 的 轴 径 , 然 后 对 中 间 轴 和 各挡 齿 轮 进 行 校 核 , 并 利 用 MATLAB 软 件 对 中 间轴 的 校 核 进 行 编 程 , 验 证 各 部 件 选 取 的 可靠 性 。 最 后 绘 制 装 配 图 及 零 件 图 。设 计 结 论 表 明 , 变 速 器 齿 轮 及 各 轴 尺 寸确 定 , 各 轴 强 度 的 校 核 满 足 设 计 要 求 , 设计 结 构 合 理 。关 键 词 : 货 车 ; 变 速 器 ; 设 计 ; 同 步 器III2024 年 5 月 29 日下载后可任意编辑Abstract.Gearbox is the key part of the autom...
