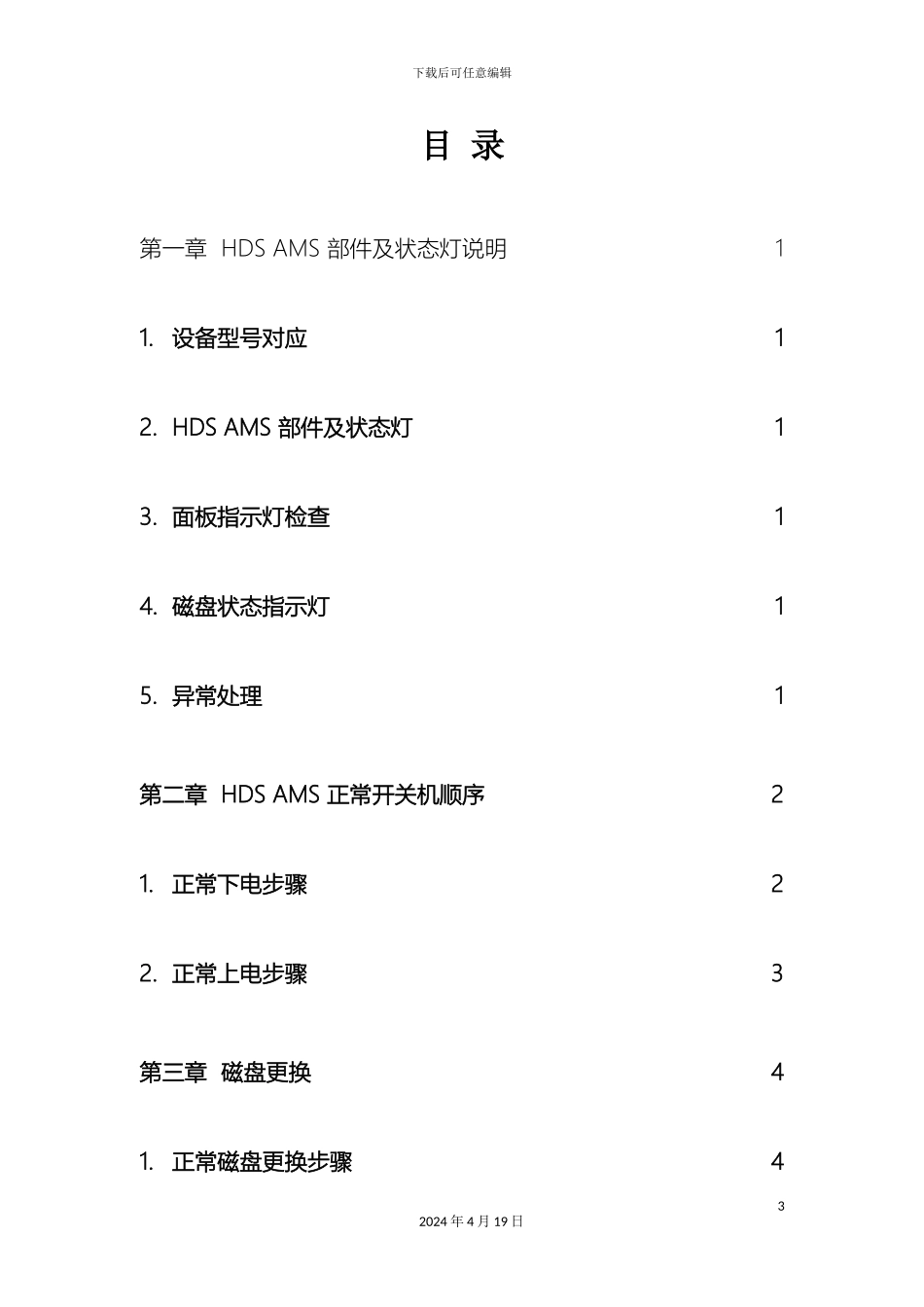

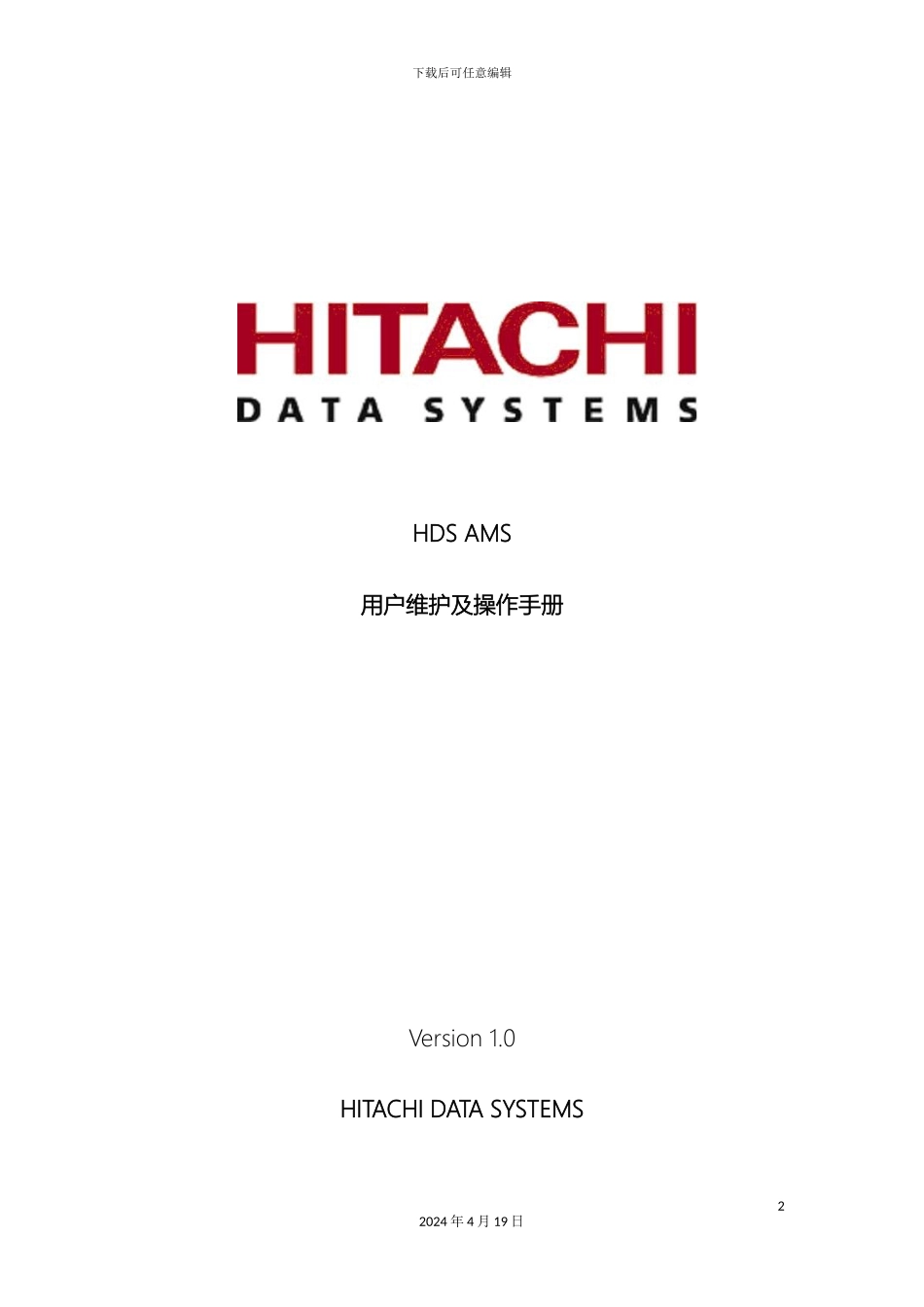

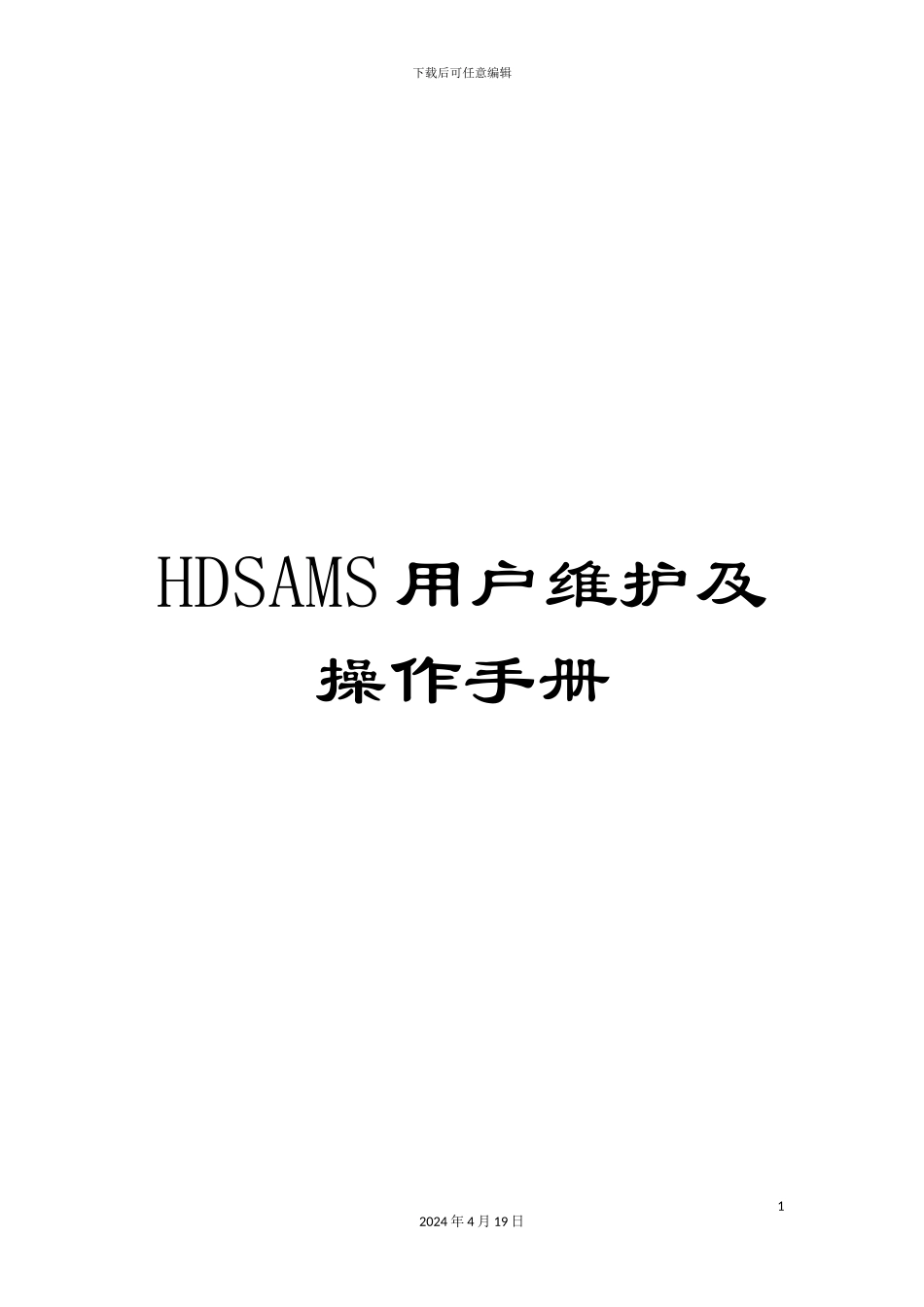

下载后可任意编辑HDSAMS 用户维护及操作手册12024 年 4 月 19 日下载后可任意编辑HDS AMS 用户维护及操作手册Version 1.0HITACHI DATA SYSTEMS22024 年 4 月 19 日下载后可任意编辑目 录第一章 HDS AMS 部件及状态灯说明11.设备型号对应12. HDS AMS 部件及状态灯13. 面板指示灯检查14. 磁盘状态指示灯15. 异常处理1第二章 HDS AMS 正常开关机顺序21.正常下电步骤22. 正常上电步骤3第三章 磁盘更换41.正常磁盘更换步骤432024 年 4 月 19 日下载后可任意编辑2. 磁盘预防性维护5第四章 HDS AMS 管理61.经过 WEB 方式管理62. WEB 界面83. 阵列状态84. 错误信息收集105. 经过 SNM 进行管理11第五章 HDS 动态路径管理软件—HDLM 基本操作141.HDLM 命令路径142. dlnkmgr 帮助命令143. dlnkmgr view 命令144. Offline 命令1542024 年 4 月 19 日下载后可任意编辑5. Online 命令1552024 年 4 月 19 日下载后可任意编辑第一章HDS AMS 部件及状态灯说明1. 设备型号对应DF800 RKSAMS2100 控制模块，最多包含 15 个 ATA 磁盘，最多能够接 7 个 RKAK 扩展模块，总硬盘为 120块；DF800 RKMAMS2300 控制模块，最多包含 15 个 FC 磁盘，最多能够接 15 个 RKAJ/ RKAK 扩展模块，总硬盘为 240 块； DF800 RKM/RKEMAMS2500 控制模块，没有磁盘，最多能够接 32 个 RKAK 扩展模块； DF800 RKAKX磁盘扩展模块，最多安装 15 个 SAS/SATA磁盘；12024 年 4 月 19 日下载后可任意编辑2. HDS AMS 部件及状态灯HDS AMS2100 Rev.1:包 含 一 个 4U 控 制 模 块 RKS 组 件 和 0~6 个 扩 展 模 块RKAK。每个 RKS/RKAK 模块能够安装最多 15 个 FC 磁盘；每个 RKAK 模块能够安装最多 15 个 ATA 磁盘。RKS 组件包括 1 个或 2 个控制器，每个控制器有 4 个 4Gb 光纤通道接口或 4 个 1Gb iSCSI 通道接口。HDS AMS2100 Rev.2: 包含一个 4U 控制模块 RKS 组件和 0~6 个扩展模块 RKAK。每个 RKS/RKAK 模块 能够安装最多 15 个 FC 磁盘；每个 RKAK 模块能够安装最多15 个 ATA 磁盘。RKS 组件包括 1 个或 2 个控制器，每个控制器有 8 个 8Gb 光纤通22024 年 4 月 19 日下载后可任意编辑道接口或 4 个 1Gb iSCSI 通道接口。HDS AMS2300 Rev.1:包含一个 4U 控制模块 RKM...
