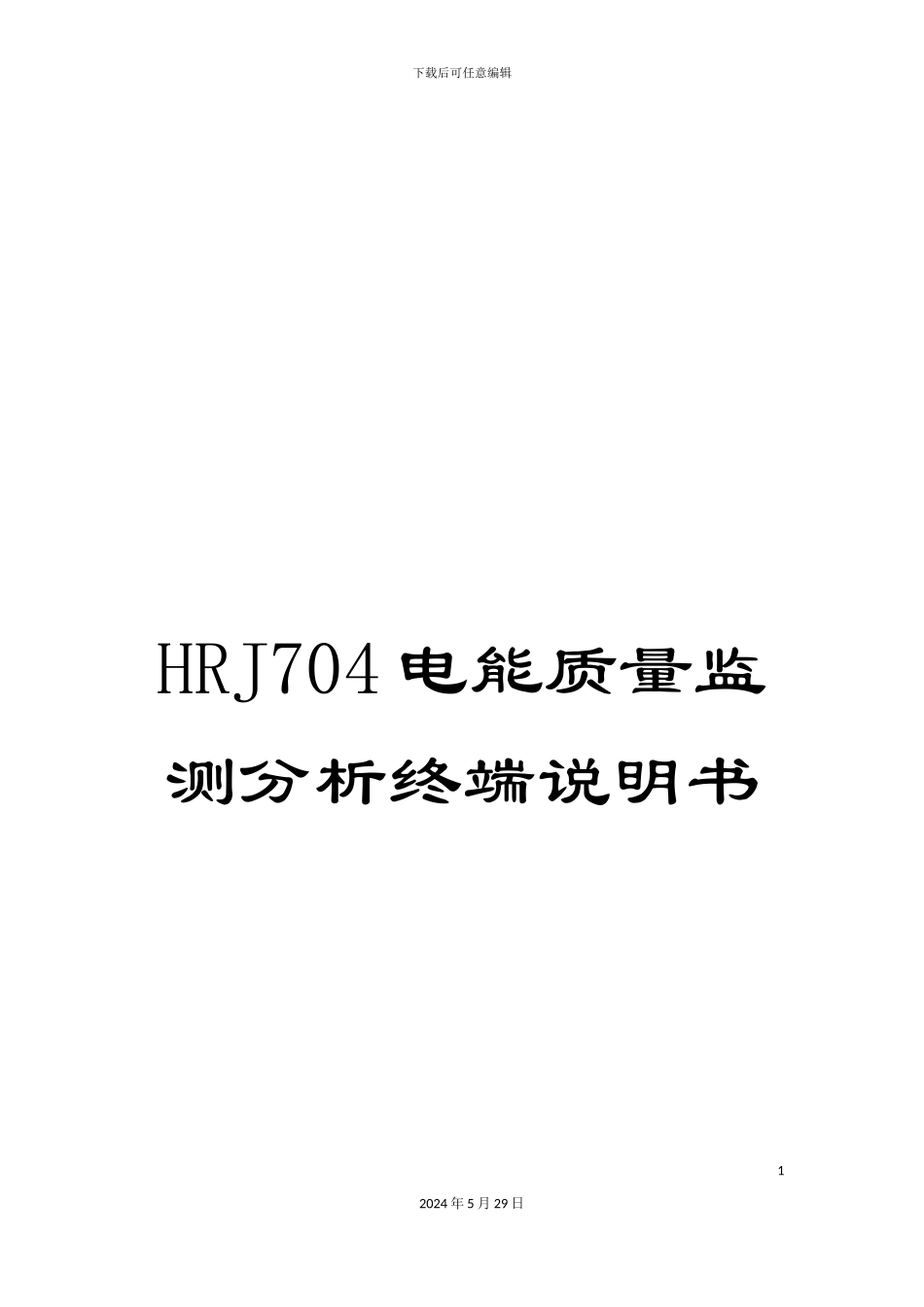

HRJ704电能质量监测分析终端说明书

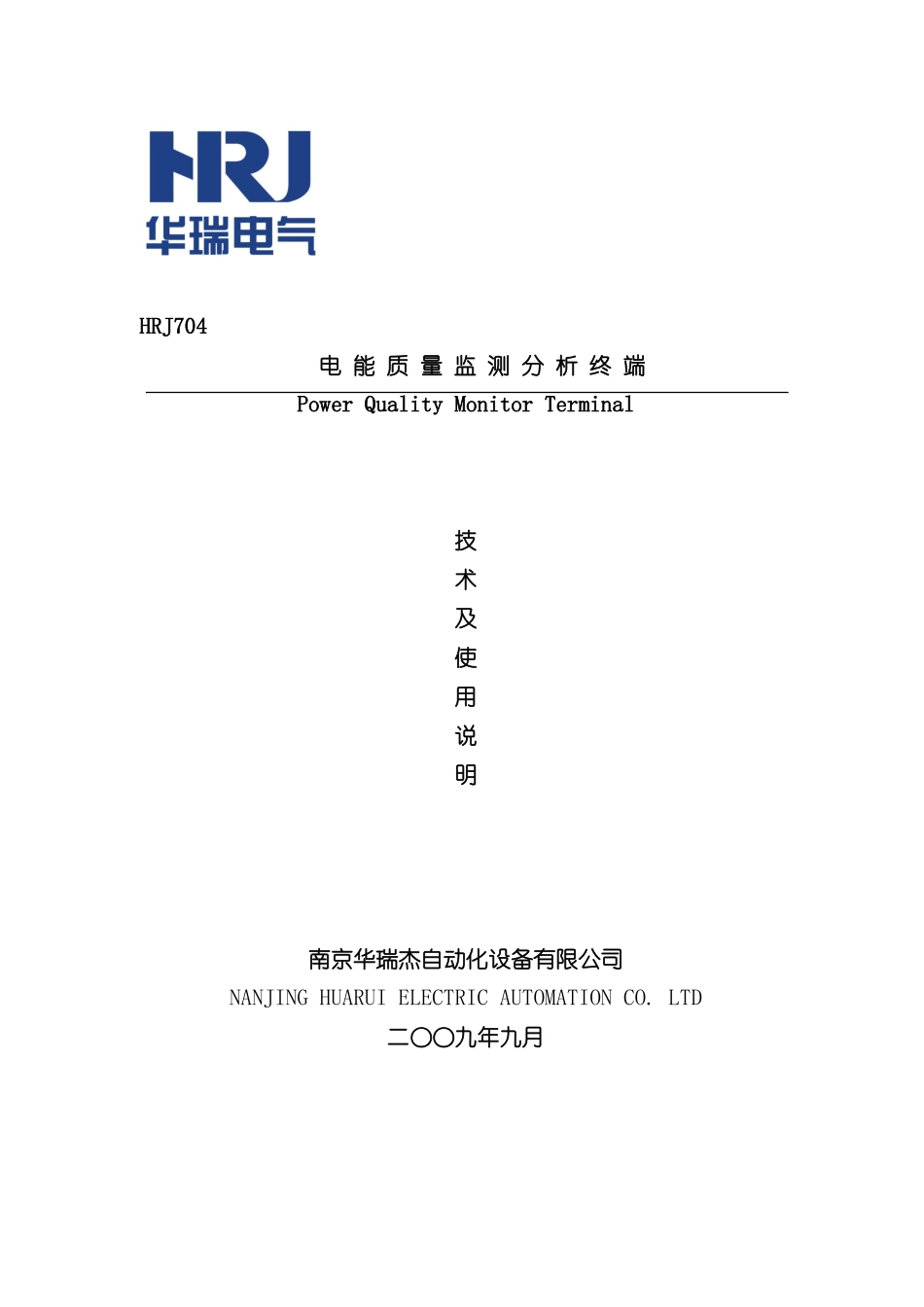

下载后可任意编辑HRJ704 电能质量监测分析终端说明书12024 年 5 月 29 日HRJ704电 能 质 量 监 测 分 析 终 端Power Quality Monitor Terminal 技术及使用说明南京华瑞杰自动化设备有限公司NANJING HUARUI ELECTRIC AUTOMATION CO. LTD二○○九年九月下载后可任意编辑版本修订记录版本号修订内容修订时间修订人V1.1完善说明书的内容。 -03-20邹留华V1.21、增加版本修订记录;2、更正错别字和不通语句,各章节统一格式,缩小页边距;3、统一终端型号为HRJ704电能质量监测分析终端;4、界面显示改为最新版本的以太网模式。 -09-10王晴V1.31、界面显示改为最新版本的 GPRS 模式。 -09-11王晴12024 年 5 月 29 日下载后可任意编辑目 录第一章 HRJ700 综述......................................3第二章 HRJ704 功能介绍..................................4第三章 HRJ704 技术参数..................................6第四章 HRJ704 外形和接线................................9第五章 HRJ704 显示说明.................................12第六章 HRJ704 常见故障及排除...........................34版本:V1.322024 年 5 月 29 日下载后可任意编辑第一章 HRJ700 综述理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压,而随着电力电子技术的进展,直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用,如大功率可控硅器件、开关电源、变频调速等,这些典型非线性负荷将从电网吸入或注入谐波电流,从而引起电网电压畸变,使电网波形受到污染,供电质量恶化,附加损失增加,传输能力下降,成为影响电能质量的重要因素。在电网中,三相负荷不平衡、电力系统谐振接地等会产生负序,大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量,它们首先影响了电力设备安全运行。谐波可能引起谐振,谐振高压加在电容器两端,因为高次谐波对电容器阻抗很小,因此电容器易过负荷而击穿;高次谐波电流流入变压器,铁芯损耗增加;高次谐波电流流入电动机,不但铁芯损耗增加,而且使转子发生振动,严重影响加工质量;高次谐波使保护设备误动作,使系统损失加大;高次谐波使电力系统发生电压谐振,在线路上引起过电压,会击穿设备绝缘。负序和谐波对发电机不但有热效应,产生局部发热,而且会使发电机组产生振动,并伴有噪音,严重威胁机组的安全稳定运行。HRJ700 系列电能质量监测终端采纳先进的 32 位 D...
