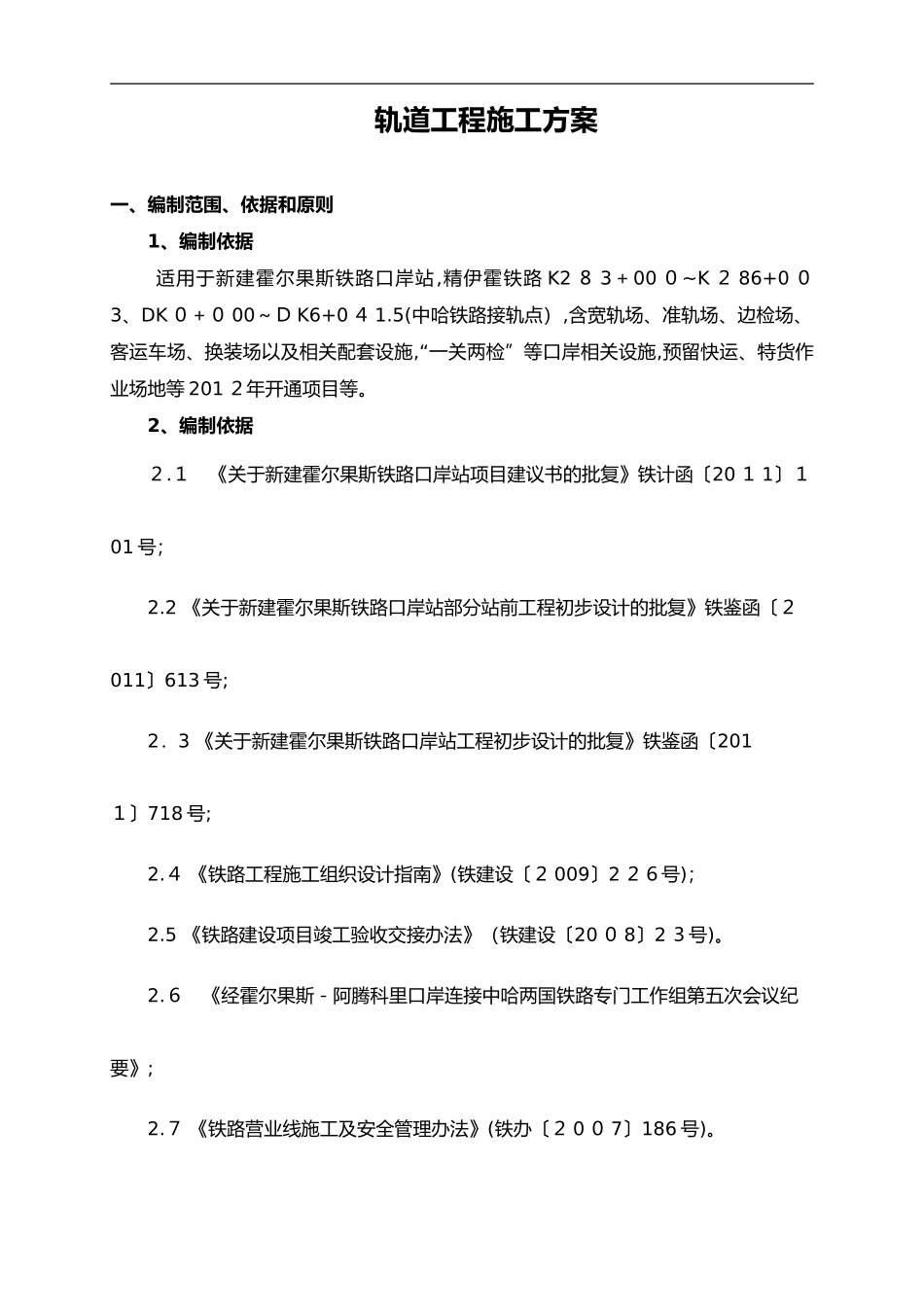

2024年铁路轨道工程施工组织设计方案_第2页
2/27

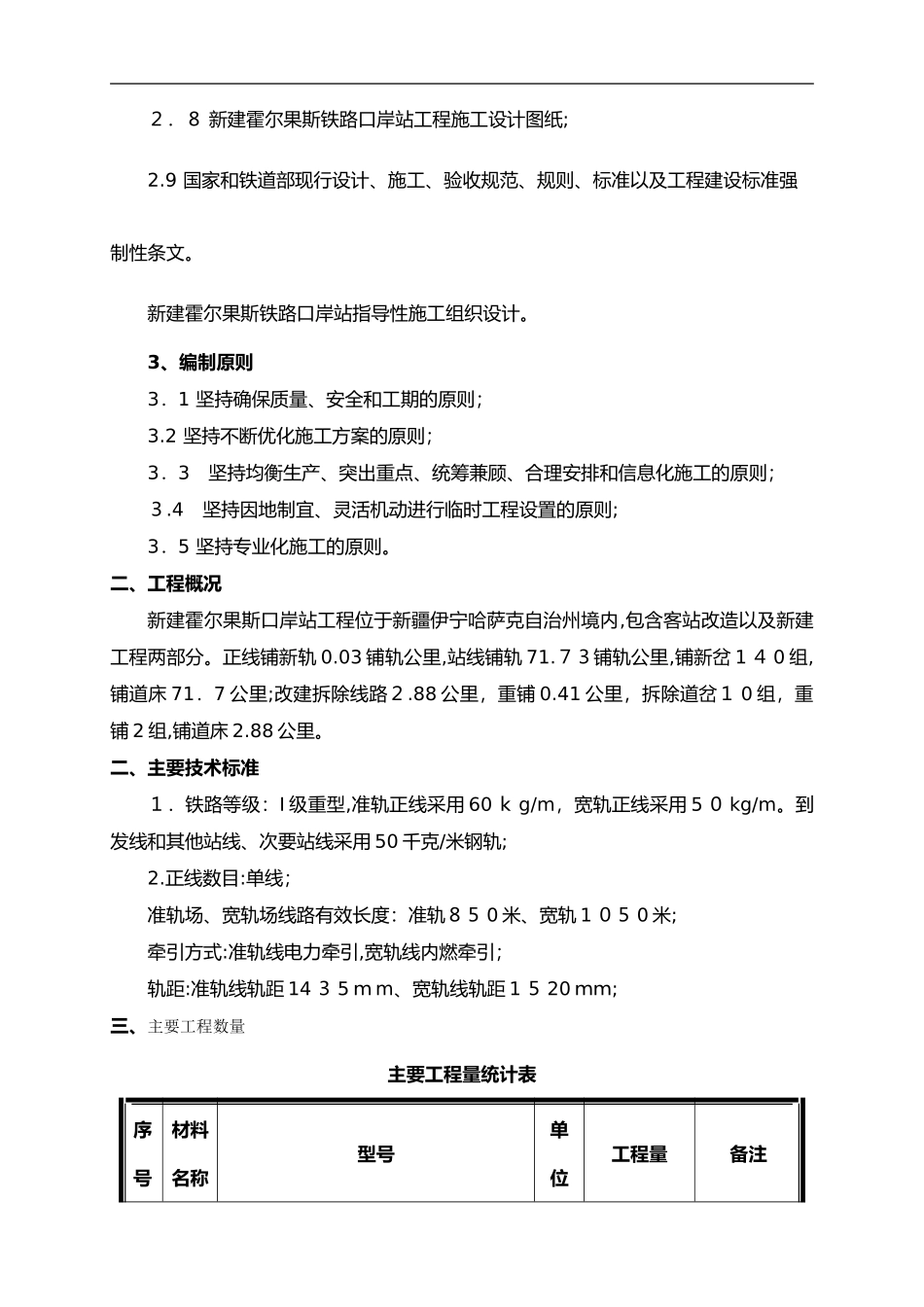

2024年铁路轨道工程施工组织设计方案_第3页
3/27
中铁十四局集团霍尔果斯口岸站施工项目部二О一二年七月轨道工程施工方案一、编制范围、依据和原则1、编制依据适用于新建霍尔果斯铁路口岸站,精伊霍铁路K283+000~K286+003、DK0+000~DK6+041.5(中哈铁路接轨点),含宽轨场、准轨场、边检场、客运车场、换装场以及相关配套设施,“一关两检”等口岸相关设施,预留快运、特货作业场地等2012年开通项目等。2、编制依据2.1《关于新建霍尔果斯铁路口岸站项目建议书的批复》铁计函〔2011〕101号;2.2《关于新建霍尔果斯铁路口岸站部分站前工程初步设计的批复》铁鉴函〔2011〕613号;2.3《关于新建霍尔果斯铁路口岸站工程初步设计的批复》铁鉴函〔2011〕718号;2.4《铁路工程施工组织设计指南》(铁建设〔2009〕226号);2.5《铁路建设项目竣工验收交接办法》(铁建设〔2008〕23号)。2.6《经霍尔果斯-阿腾科里口岸连接中哈两国铁路专门工作组第五次会议纪要》;2.7《铁路营业线施工及安全管理办法》(铁办〔2007〕186号)。2.8新建霍尔果斯铁路口岸站工程施工设计图纸;2.9国家和铁道部现行设计、施工、验收规范、规则、标准以及工程建设标准强制性条文。新建霍尔果斯铁路口岸站指导性施工组织设计。3、编制原则3.1坚持确保质量、安全和工期的原则;3.2坚持不断优化施工方案的原则;3.3坚持均衡生产、突出重点、统筹兼顾、合理安排和信息化施工的原则;3.4坚持因地制宜、灵活机动进行临时工程设置的原则;3.5坚持专业化施工的原则。二、工程概况新建霍尔果斯口岸站工程位于新疆伊宁哈萨克自治州境内,包含客站改造以及新建工程两部分。正线铺新轨0.03铺轨公里,站线铺轨71.73铺轨公里,铺新岔140组,铺道床71.7公里;改建拆除线路2.88公里,重铺0.41公里,拆除道岔10组,重铺2组,铺道床2.88公里。二、主要技术标准1.铁路等级:I级重型,准轨正线采用60kg/m,宽轨正线采用50kg/m。到发线和其他站线、次要站线采用50千克/米钢轨;2.正线数目:单线;准轨场、宽轨场线路有效长度:准轨850米、宽轨1050米;牵引方式:准轨线电力牵引,宽轨线内燃牵引;轨距:准轨线轨距1435mm、宽轨线轨距1520mm;三、主要工程数量主要工程量统计表序号材料名称型号单位工程量备注1道砟面砟m3136749底砟m3152512钢轨铺轨50Kg25m钢轨Km71.750Kg25m钢轨根513750Kg24.84m缩短轨根45150Kg24.92m缩短轨根6750Kg12.5钢轨根15060Kg12.5钢轨根1660Kg到50Kg异型轨12.5m根123铺道岔50-9号单开道岔(左)CZ2209组3150-9号单开道岔(右)CZ2209组3050-9号单开道岔(左)CZ267组27宽轨50-9号单开道岔(右)CZ267组22宽轨50-12号单开道岔(左)专线4257组350-12号单开道岔(右)专线4257组450-6号对称道岔组75m一渡一交道岔组26.5m一渡一交道岔组15m交叉渡线(50-9号组合道岔)CZ2210组2二渡一交需特殊设计(6.5m~5.0m)组1宽轨6.5m交叉渡线需特殊设计组2宽轨4轨枕预应力混凝土枕新Ⅱ型(准)根61300预应力混凝土枕新Ⅱ型(宽)根46050Ⅱ型木枕根1530四、开工前期准备工作1、路基工程已完成,路基成形,标高达到设计标准,满足铺轨条件。2、测量放线:复核路基顶面标高,标定准确的线路中线桩、起道标高桩。为现场钢轨、轨枕定位提供准确的线路里程。直线上每50m、曲线上每20m设一中心桩,道岔中心、变坡点、平交道中线、桥涵中心、桥台前后、道碴厚度变化点等处设置加桩。3、现场标定施工机具及材料的堆放位置。落实施工人员,并根据进度需要依次安排进场。4、轨道工程各种新购材料:钢轨、轨枕、轨料、道岔等,在路基成形前已经预定,并可随时运抵现场;根据工程实际情况,线上甲供进料计划分三期全部到场,分别为8月5日、9月10日和10月10日。甲供材料供应计划见下表:序号材料名称单位8月5日9月10日10月101道岔组75570225m钢轨根170018001637324.84m钢轨根1203310424.92m钢轨根40270512.5m钢轨根015006YC-I型轨枕根1655014750106407新Ⅱ型轨枕根1240024450213508新Ⅱ型小半径混凝土枕根137017300950Kg轨用中间扣件弹条I型套202968001050Kg轨用接头扣...
