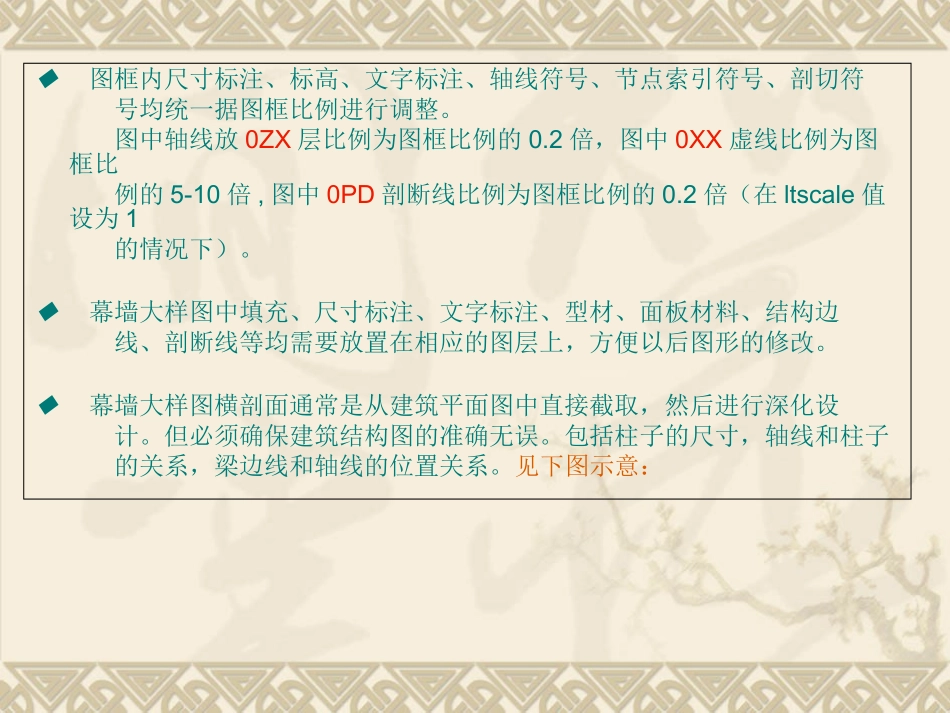

2009.07.17——--幕墙大样图部分首先,幕墙大样图需要涵盖整个建筑所有的幕墙形式。做到不漏项。其次,需要将幕墙大样图位置索引到立面上或平面上或剖面上,幕墙大样图中各个部位的做法需要进行节点索引。再次,幕墙大样图整个图幅布局需要做到美观大方。关于幕墙大样图在设计过程中需要注意的事项,列举如下:◆幕墙大样图的抠取可以选择在有建筑墙身剖面的位置抠取,由于已经有建筑墙身剖面这样方便自己深化设计出图,也便于查询相关面板材料以及建筑设计意图等问题。◆幕墙大样图图框比例最大控制在150左右,比例不宜过大,否则出图效果不好,达不到预期想表达的效果。幕墙大样图的设计起到衔接幕墙立面设计效果和幕墙构造做法的作用。其重要性尤为突出。◆图框内尺寸标注、标高、文字标注、轴线符号、节点索引符号、剖切符号均统一据图框比例进行调整。图中轴线放0ZX层比例为图框比例的0.2倍,图中0XX虚线比例为图框比例的5-10倍,图中0PD剖断线比例为图框比例的0.2倍(在ltscale值设为1的情况下)。◆幕墙大样图中填充、尺寸标注、文字标注、型材、面板材料、结构边线、剖断线等均需要放置在相应的图层上,方便以后图形的修改。◆幕墙大样图横剖面通常是从建筑平面图中直接截取,然后进行深化设计。但必须确保建筑结构图的准确无误。包括柱子的尺寸,轴线和柱子的关系,梁边线和轴线的位置关系。见下图示意:注:类似此图中,如果构造柱和轴线的相对位置没有进行核对,那么就可能造成在收边处幕墙设计不准确。◆幕墙大样图的深化程度可根据工程的紧急程度自己适度调控。但是幕墙立柱或玻璃肋或索桁架需要在剖面中体现出来。同时在横竖剖中均需要标出幕墙完成面的进出位关系和幕墙完成面距轴线的位置关系,以及幕墙横竖剖面中幕墙分格处距离轴线或者楼层标高的控制尺寸。(部分可参见上图)◆幕墙大样图竖剖中的室内吊顶虽然不是我们幕墙设计的范围,但是吊顶的高度需要根据建筑墙身剖面或者大剖面中显示的高度进行示意绘制。◆幕墙大样图竖剖面需要核查建筑标高和结构标高的相对关系。因为我们的楼层标高一般指建筑标高,此时在深化层间幕墙设计时就需要注意层间标高和所查询的结构标高有一定的位置关系。见下图示意:注:此时主要也是考虑到层间幕墙节点设计的准确性,如果两个标高没有核对准确,幕墙的层间封堵设计相应的也不准确。具体可参见层间节点设计思路线路图。幕墙层间设计线路图:◆幕墙大样图的文字标注。幕墙大样图中引线标注可以像立面引线标注一样标注幕墙面板材料,但在幕墙大样图中需要对剖面中的主要材料以及非幕墙设计范围的部分予以标注,比如:保温棉、防火棉、背衬板、室内吊顶(非幕墙设计范围)、室内栏杆(非幕墙设计范围)、屋面防水(非幕墙设计范围)、主体钢构架(非幕墙设计范围)等进行标注说明。◆幕墙大样图横竖剖中需要标示出房间功能。方便看图。◆幕墙大样图中若是有雨篷,需要在幕墙局部立面图,横竖剖面中予以准确表达,横剖中可以绘出雨篷投影并进行图例填充。对于小雨篷可不另外出雨篷大样图,只在大样中表达。见下图幕墙大样图中雨篷:◆幕墙竖剖面可以直接采用建筑墙身详图,但是需要核对梁的大小。然后根据工程具体情况进行深化,以及前后梁的位置关系(在幕墙涉及到前后梁的情况下)。注:雨篷在此图局部立面,横竖剖面中均有表达。注意到竖剖A-A剖面和剖切符号方向不一致,需要注意其视图一致。◆幕墙大样图纸中的图例放置可只放置该幕墙大样图用到的填充图例。◆幕墙大样图中需要注意剖切方向和和剖面图的视图方向一致性。◆对于较复杂幕墙,比如菱形幕墙等,我们可以只做局部立面大样图,然后直接在上面进行节点索引,而不放置横竖剖面图。幕墙大样图示意图01幕墙大样示意图02幕墙大样示意图03大样图部分结束!日期:2009.07.17
