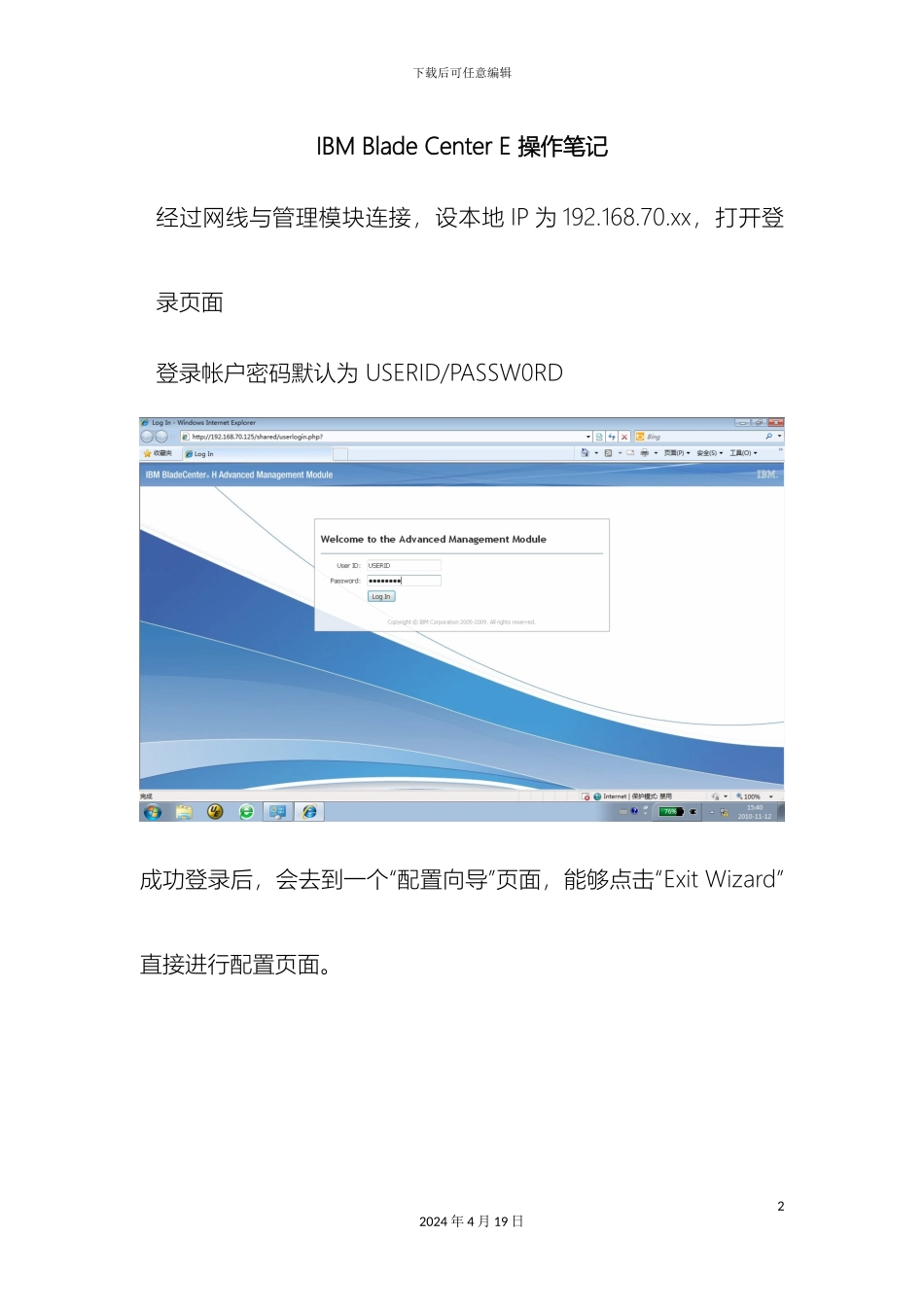

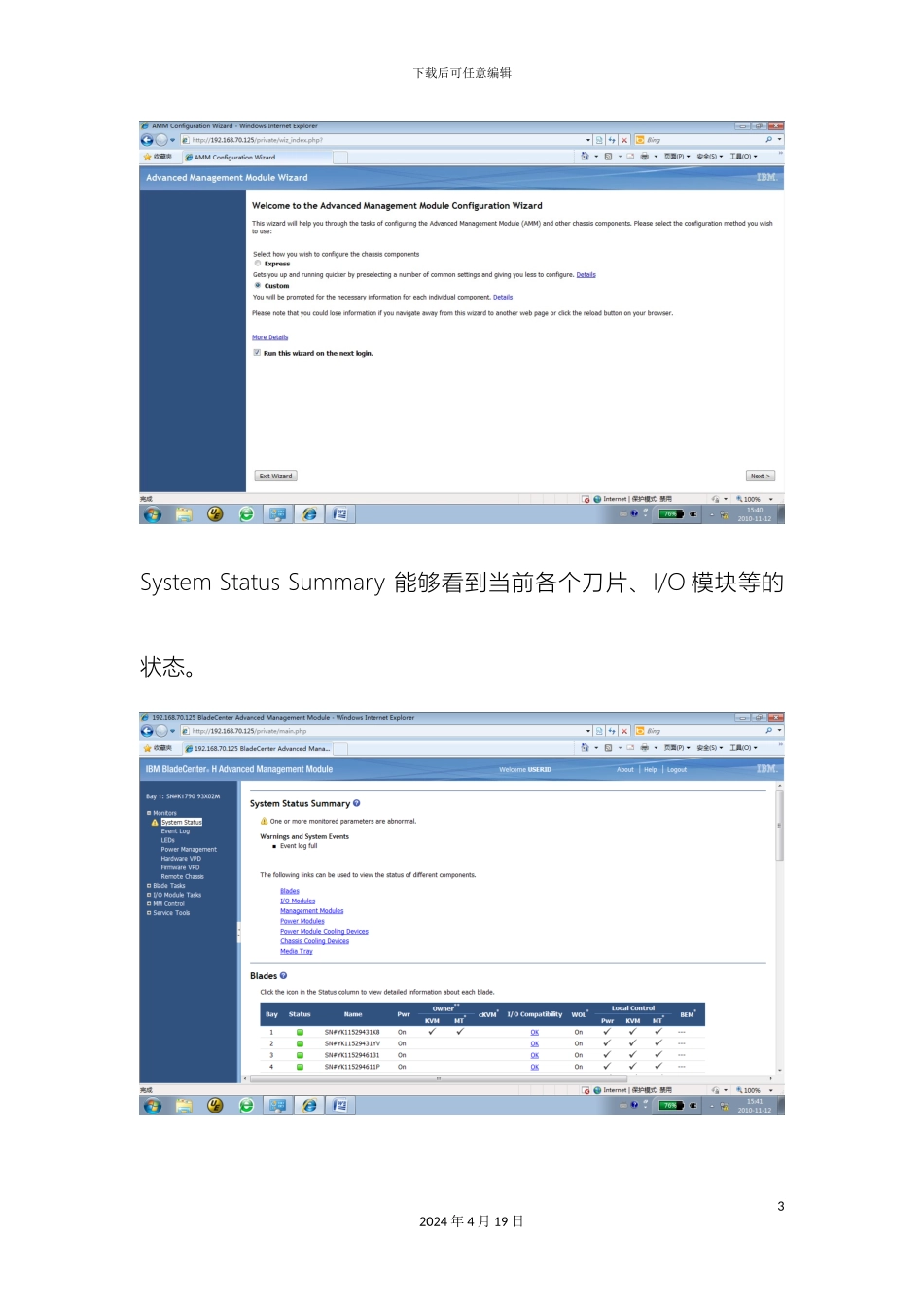

下载后可任意编辑IBMBCE 刀箱操作使用手册12024 年 4 月 19 日下载后可任意编辑IBM Blade Center E 操作笔记经过网线与管理模块连接，设本地 IP 为 192.168.70.xx，打开登录页面登录帐户密码默认为 USERID/PASSW0RD成功登录后，会去到一个“配置向导”页面，能够点击“Exit Wizard”直接进行配置页面。22024 年 4 月 19 日下载后可任意编辑System Status Summary 能够看到当前各个刀片、I/O 模块等的状态。32024 年 4 月 19 日下载后可任意编辑在 I/O Mdoules 中，Server Conn Mod 即是刀片机的交换机模块，Fibre Channel SM 应该是光纤通道卡。42024 年 4 月 19 日下载后可任意编辑Management Modules 中能够知道当前使用了多少个管理模块和哪个是首选。52024 年 4 月 19 日下载后可任意编辑经过 I/O Module Tasks 对 I/O 模块进行管理、停上电、重启、配置、固件升级，开启 IO 模块也是在此项设置，IO 模块默认是关闭状态。62024 年 4 月 19 日下载后可任意编辑上图中，点击 Advanced Configuration 进行以下页面。经过 Start Telnet/Web Session，对刀片交换机进行管理、配置。72024 年 4 月 19 日下载后可任意编辑能够 Start Telnet Session 进入字符界面，或 Start Web Session 进入 web 界面（常规都是去 web 界面比较容易进行配置）点击 start Telnet Session，进入字符界面：82024 年 4 月 19 日下载后可任意编辑点解 Start Web Session 后会弹出一个页面:2080/，并要求输入帐户 密 码 ， 默 认 为 USERID/PASSWORD 。 注 意 ， 这 里192.168.70.125:2080 是能够改的，具体位置就在上述 Advanced Configuration 旁边的 Network Protocol Configuration。（再具体 些 就 是 I/O Module Tasks->Configuration->Bay 2(Server Conn Mod->Network Protocol Configuration）92024 年 4 月 19 日下载后可任意编辑Network Protocol settings 页面：登录后进入以下界面（默认进入到 Port Group Mapping 页面）。External Ports 对应刀片交换机的 6 个对外口，连接到外部交换机102024 年 4 月 19 日下载后可任意编辑上。6 个口最多能够分配到 6 个不同的 group，而每个 group“应该”能够接多于 1 个 vlan（之因此是“应该”因为还没有机会尝试多于 1 个 vlan 分配到同一个 ...
