关于千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见VIP免费

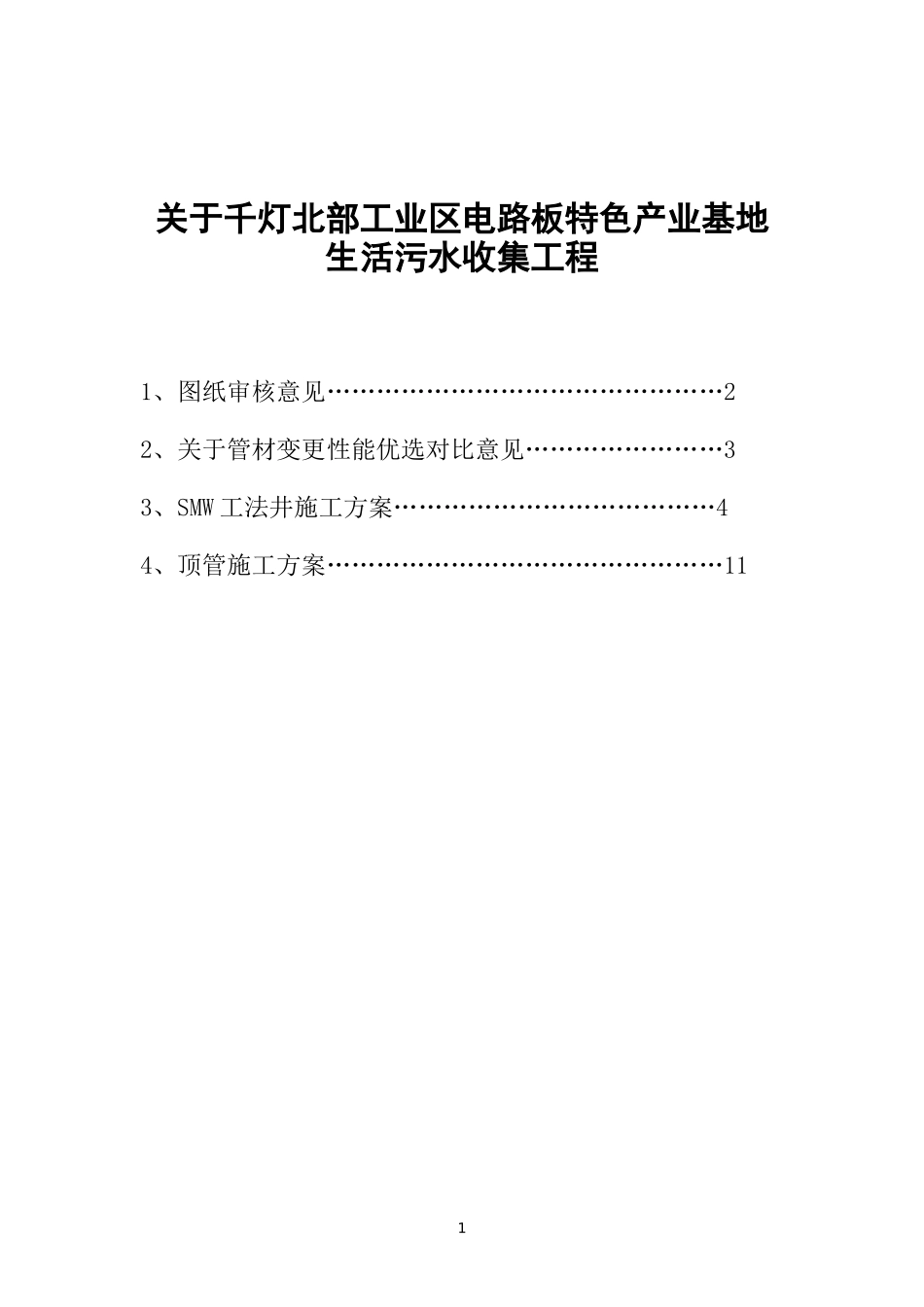

关于千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第1页
1/17

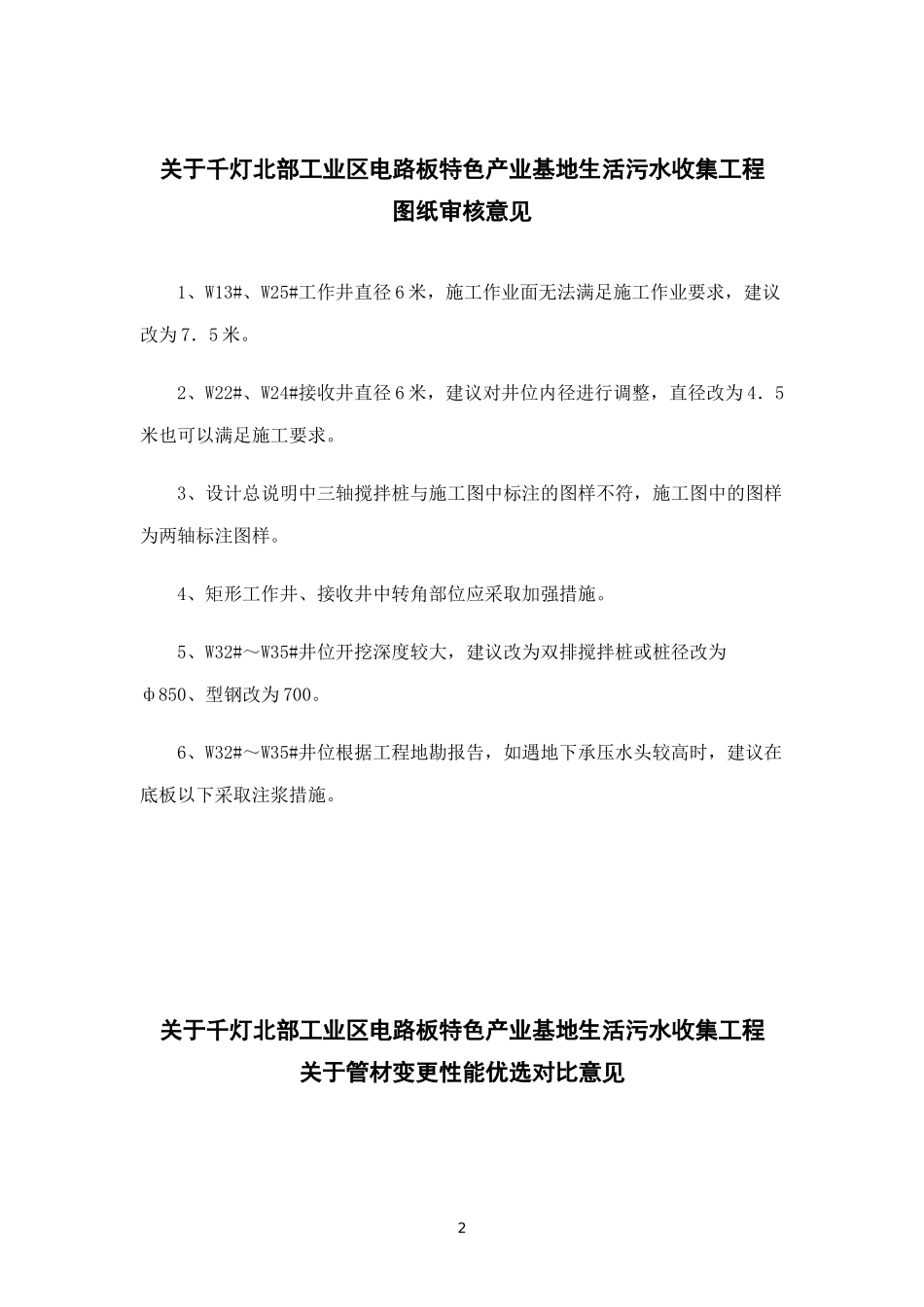

关于千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第2页
2/17

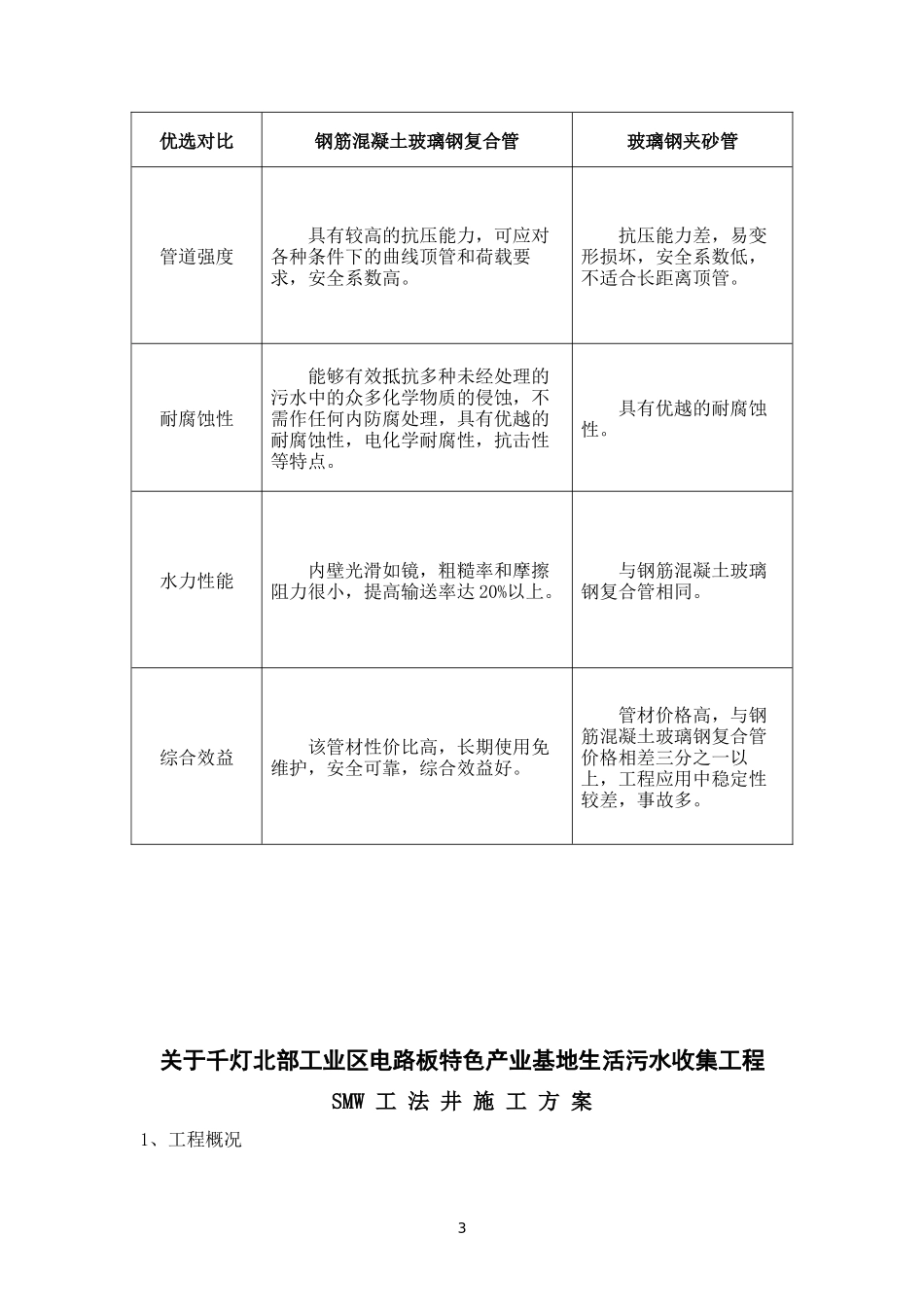

关于千灯北部工业区电路板特色产业基地生活污水收集工程设计图纸意见_第3页
3/17
关于千灯北部工业区电路板特色产业基地生活污水收集工程1、图纸审核意见…………………………………………22、关于管材变更性能优选对比意见……………………33、SMW工法井施工方案…………………………………44、顶管施工方案…………………………………………111关于千灯北部工业区电路板特色产业基地生活污水收集工程图纸审核意见1、W13#、W25#工作井直径6米,施工作业面无法满足施工作业要求,建议改为7.5米。2、W22#、W24#接收井直径6米,建议对井位内径进行调整,直径改为4.5米也可以满足施工要求。3、设计总说明中三轴搅拌桩与施工图中标注的图样不符,施工图中的图样为两轴标注图样。4、矩形工作井、接收井中转角部位应采取加强措施。5、W32#~W35#井位开挖深度较大,建议改为双排搅拌桩或桩径改为ф850、型钢改为700。6、W32#~W35#井位根据工程地勘报告,如遇地下承压水头较高时,建议在底板以下采取注浆措施。关于千灯北部工业区电路板特色产业基地生活污水收集工程关于管材变更性能优选对比意见2优选对比钢筋混凝土玻璃钢复合管玻璃钢夹砂管管道强度具有较高的抗压能力,可应对各种条件下的曲线顶管和荷载要求,安全系数高。抗压能力差,易变形损坏,安全系数低,不适合长距离顶管。耐腐蚀性能够有效抵抗多种未经处理的污水中的众多化学物质的侵蚀,不需作任何内防腐处理,具有优越的耐腐蚀性,电化学耐腐性,抗击性等特点。具有优越的耐腐蚀性。水力性能内壁光滑如镜,粗糙率和摩擦阻力很小,提高输送率达20%以上。与钢筋混凝土玻璃钢复合管相同。综合效益该管材性价比高,长期使用免维护,安全可靠,综合效益好。管材价格高,与钢筋混凝土玻璃钢复合管价格相差三分之一以上,工程应用中稳定性较差,事故多。关于千灯北部工业区电路板特色产业基地生活污水收集工程SMW工法井施工方案1、工程概况3根据现场情况,顶管工作井基坑采用深层搅拌桩插H钢的SMW工法作为围护结构。本工程SMW工法井34座(工作井尺寸为7.0M×3.4M方井或直径7.5M圆井;接收井尺寸为4.5M×3.4M方井或直径5M圆井)。本方案按现场初步踏勘编制,具体根据进场后实地精确放样后适当调整补充。2、施工方法SMW工法井,即深层搅拌桩内插H型钢。深层搅拌桩直径Ф750mm,中心间距为500mm,搭接为200mm,H型钢型号为500×300×12×16。A)技术要求深层搅拌桩:采用42.5号新鲜普通硅酸盐水泥,水泥掺入比为20%,水灰比为1.60,土体容重统一取18KN/M3。深层搅拌桩28d无侧限抗压强度qu28≧0.8MPa,渗透系数应小于1*10-7cm/s。未达到设计强度即水泥土养护时间<28天,不得进行基坑开挖。H型钢:插入深层搅拌桩内的H型钢采用500×300×12×16工字钢。H型钢插入深层搅拌桩前表面涂减摩剂,与围檩间采用牛皮纸隔离,覆土完成后拔出,边拔边注浆充填。成桩垂直偏差:不应超过1%(L-桩长),桩位布置偏差不得大于0.05M。H型钢平面度平行基坑方向±2CM,垂直于基坑方向±2CM,H型钢形心转角φ≤3度。B)施工方法(1)采用GZB型深层搅拌机施工深层搅拌桩。(2)采用35T履带吊挂DZ-30型振动锤利用振动方式进行H型钢插入施工。深层搅拌桩单桩施工结束,必须连续进行H型钢的插入施工。C)机械设备配置SMW工法井施工的机械设备的配备见下表(注:以下为单个井所需设备):名称型号功率数量深层搅拌机GZB-85085KW1台4注浆泵PA-15-B4KW1台灰浆搅拌桶4KW1台履带吊35T1台振动锤DZ-3030KW1台电焊机10KW1台压浆泵HB6-34KW1台D)施工主要工序技术要求与质保措施(1)深层搅拌桩部分1、确保工程质量的技术措施1)严格按照图纸定出搅拌桩的内外边线,并将内外线引到两端固定的建筑物上,或地面钉桩固定,并经常反复校正。2)搅拌桩的内外边线经甲方验收合格后方可进行搅拌桩施工。2、确保桩位措施1)施工前,于沟槽施工范围内间隔50CM插一根小木桩,按设计图布置好孔位,并于沟槽边拉一根带刻度的测绳,为桩机移位定孔复核。2)桩机移位,间距50CM,需专人复测孔位,确保桩间搭接25CM,不得多移。3、确保桩顶、桩底、标高措施1)桩顶标高:根据设计图纸将桩顶标高引测到沟槽两侧的地面上,用水泥钉与红漆作好标记,并将标高引测到周围...
