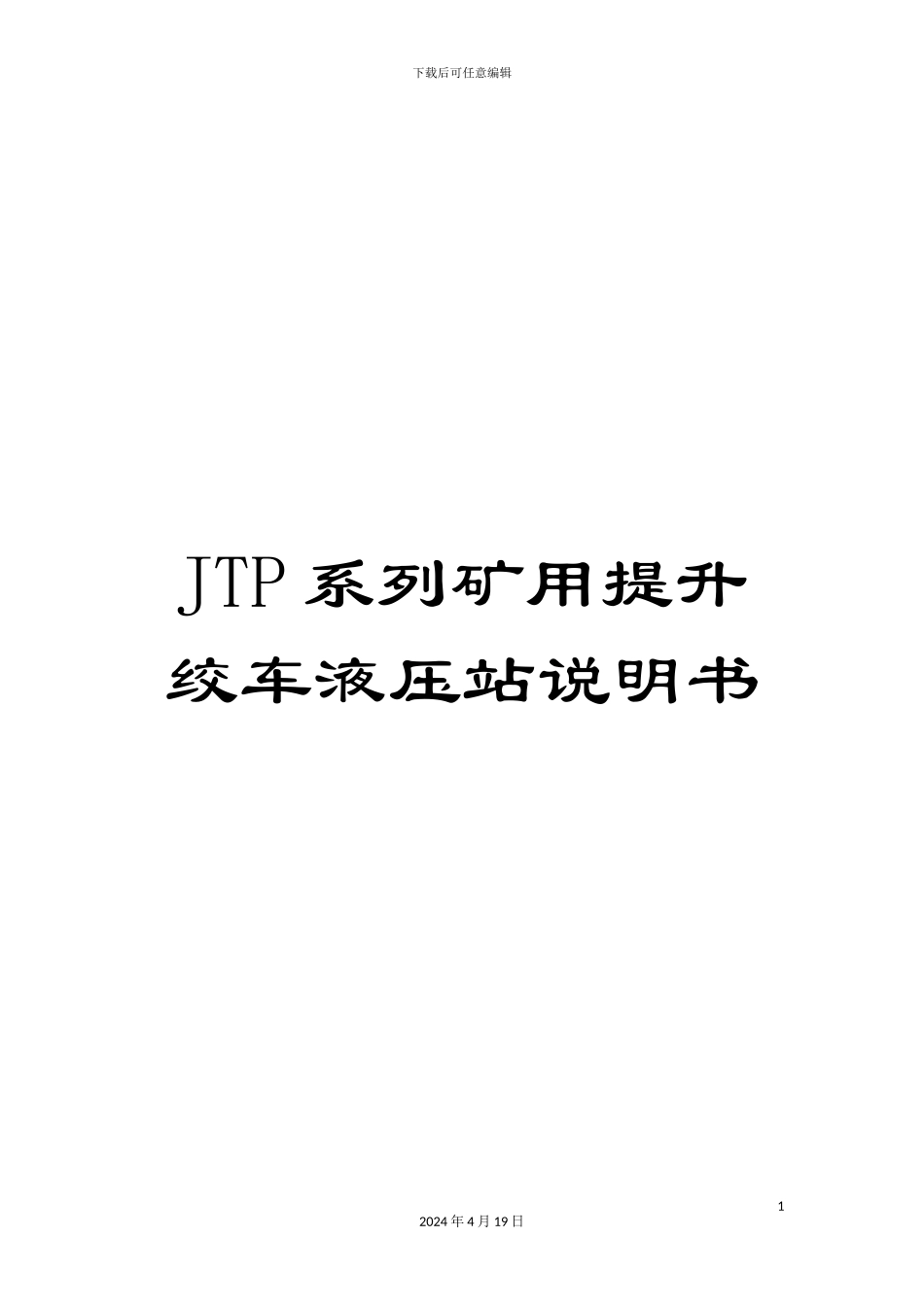

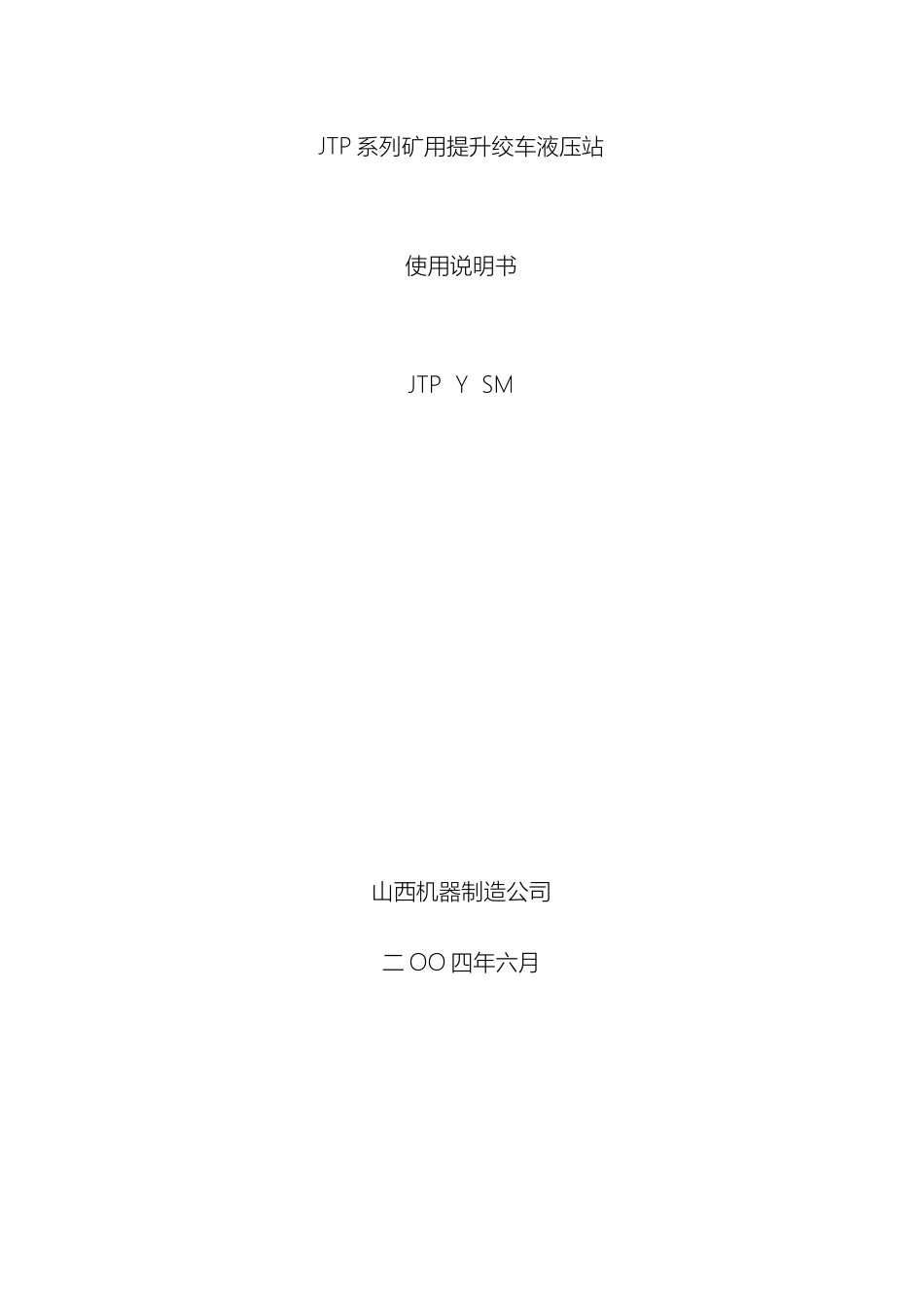

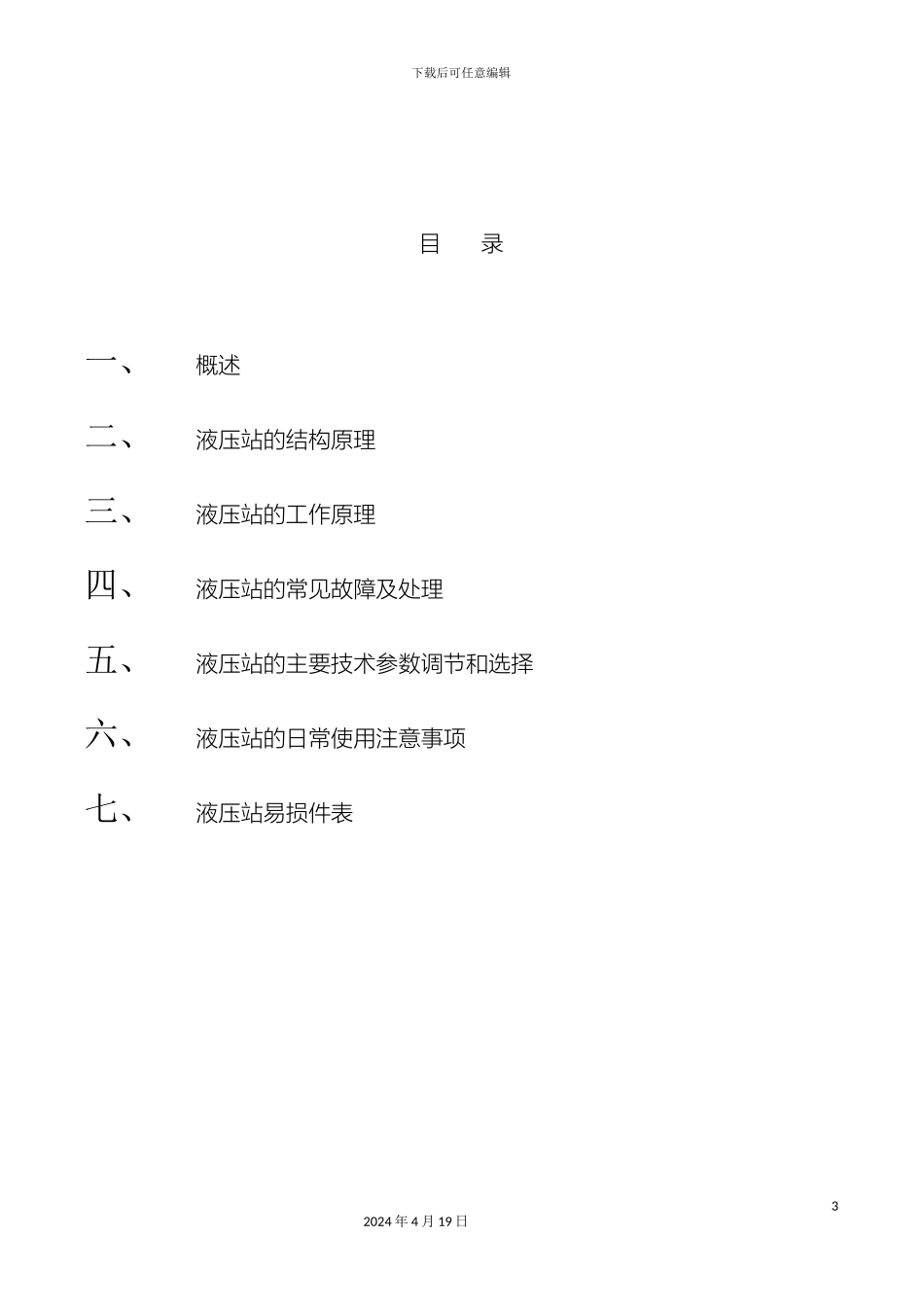

下载后可任意编辑JTP 系列矿用提升绞车液压站说明书12024 年 4 月 19 日JTP 系列矿用提升绞车液压站使用说明书JTP Y SM山西机器制造公司二 OO 四年六月下载后可任意编辑目 录一、概述二、液压站的结构原理三、液压站的工作原理四、液压站的常见故障及处理五、液压站的主要技术参数调节和选择六、液压站的日常使用注意事项七、液压站易损件表32024 年 4 月 19 日下载后可任意编辑一、概 述随着液压传动技术的不断进展和完善,为更有效地提高 JTP 系列矿用提升机的产品质量和使用可靠性，我们设计了 T802、T803 矿用提升绞车新型液压站。由于该类液压站使用了当今国内最先进的 25MPa 高压系列液压元件和液压辅件，同时还将先进的比例控制技术用于液压站的调压，再加上新颖、合理的结构设计，使液压站具有了良好的使用性能，高效的运行可靠性和方便的维护保养性。T803 液压站适用于 JTP 系列单筒矿用提升绞车，T802 液压站适用于 2JTP 系列双筒矿用提升绞车。T803、T802 液压站的主要作用是：42024 年 4 月 19 日下载后可任意编辑1、能够为盘形制动器提供流量稳定，压力可线性调节的压力油，以使绞车获得不同的制动力矩。2、在事故状态下（包括全矿停电），能够使 A 管制动器（T802 为固定卷筒端制动器）的全部油压迅速回到零，达到完全制动。B 管制动器(T802 为游动卷筒端制动器)油压迅速降到预先调定的某一直，经过延时后制动器达到完全制动，即二级制动。3、T802 液压站还能够向双筒提升绞车提供调绳离合器所需的压力油。T803、T802 液压站的主要技术参数：1、额定工作油压：P1=6.3MPa2、油泵最大流量：9L/min3、油箱容积：250L4、正常工作油温：15——60℃5、油压牌号：夏季：N46 抗磨液压油52024 年 4 月 19 日下载后可任意编辑 冬季：N32 抗磨液压油6、油泵驱动电机：Y90L-4-B5 1.5KW 1475r/min 380V7、液压站油液清洁度：NAS1638-10 级二、液压站结构原理T802、T803 液压站的液压系统原理图见附图 1 及附图 2。１、 液压站的动力源由两台齿轮泵和两台电机组成。它们一开一备，油泵替换工作时，由液动换向阀 10（结构原理见附图 3）自动切换，由于每台油泵出口装有板式单向阀 9（结构原理见附图 4）因此当一台油泵或电机损坏需维修更换时，可不停机进行。２、 液压站油泵出口装有高压板式顶装过滤器 8（结构原理图见附图 5），进入液压站控制阀组和盘形制动器油缸的压力油均...
