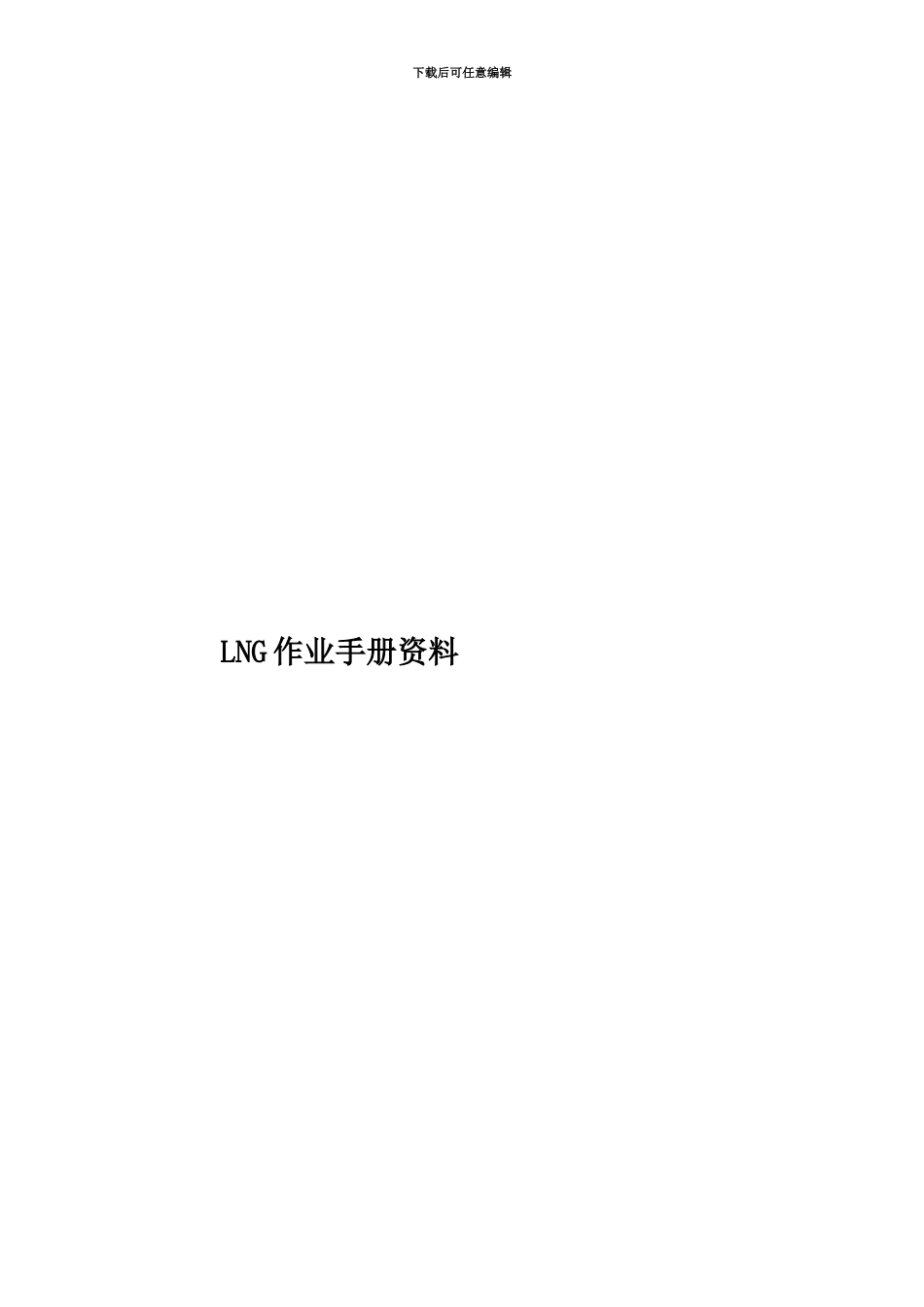

LNG作业手册资料

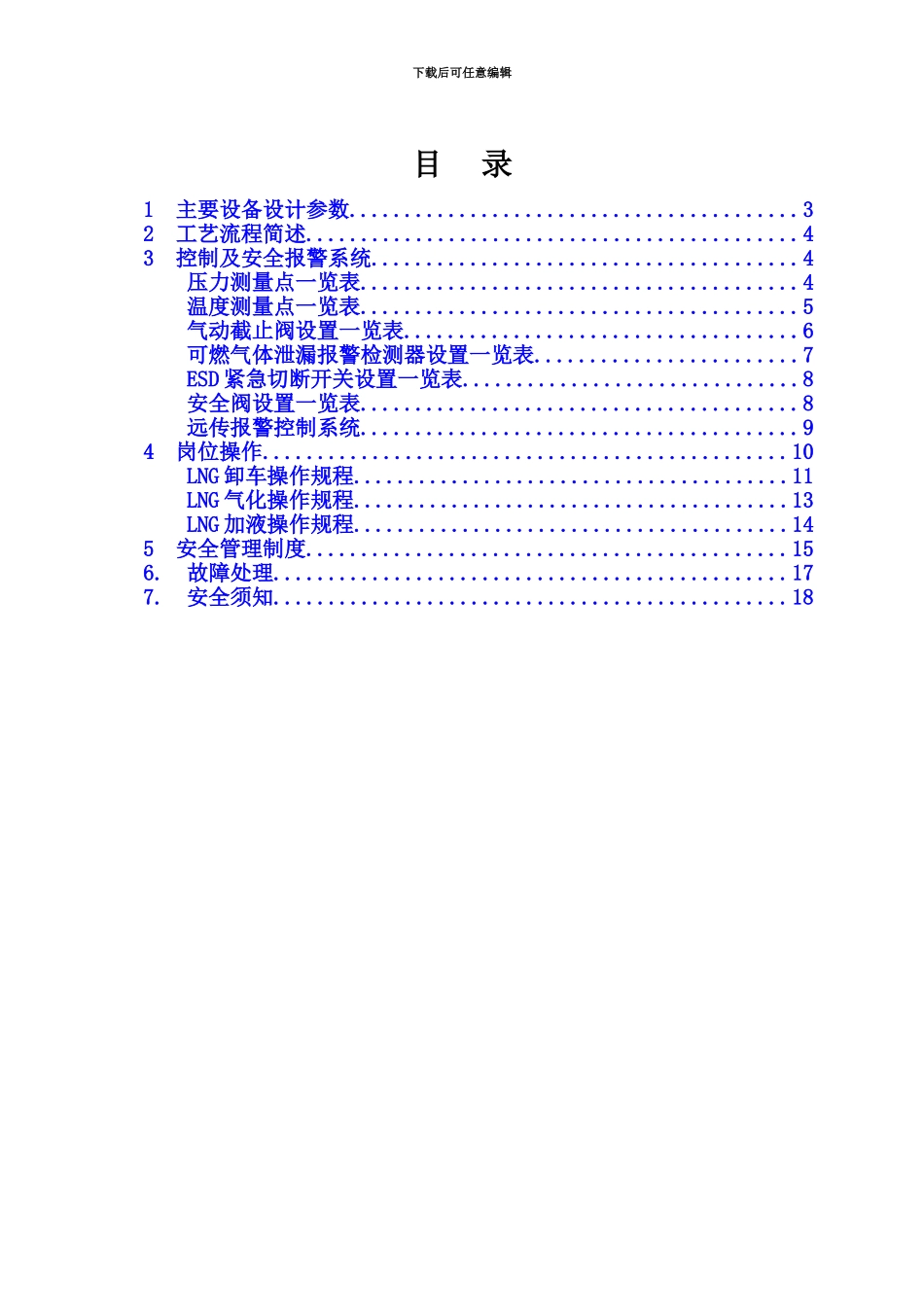

下载后可任意编辑LNG 作业手册资料下载后可任意编辑目 录1 主要设备设计参数.........................................32 工艺流程简述.............................................43 控制及安全报警系统.......................................4 压力测量点一览表........................................4 温度测量点一览表........................................5 气动截止阀设置一览表....................................6 可燃气体泄漏报警检测器设置一览表........................7 ESD 紧急切断开关设置一览表...............................8 安全阀设置一览表........................................8 远传报警控制系统........................................94 岗位操作................................................10 LNG 卸车操作规程........................................11 LNG 气化操作规程........................................13 LNG 加液操作规程........................................145 安全管理制度............................................156. 故障处理...............................................177. 安全须知...............................................18下载后可任意编辑1 主要设备设计参数 LNG 储罐有效容积 50m3LNG 储罐一台，内罐工作温度-146℃，内罐设计温度-196℃。（），（），～，。 LNG 低温泵撬 LNG 低温泵工作温度-146℃，设计温度-196℃，，～，管道材质为奥式体不锈钢，钢号 0Cr18Ni9。 L-CNG 低温柱塞泵 ，，，流量 1500L/h，功率 22KW。 空温式气化器 空温式气化器流量 1000Nm3/h， ,。进口温度-145℃～-162℃，出口温度小于环境温度 10℃以内。 储气瓶组CNG 储气瓶组共分为 52 个独立小瓶组成撬设计，有效容积 4m3水容积，其中低压容积 2m3，中压容积 1m3，高压容积 1m3。最大工作压力25MPa，。 仪表风系统 仪表风系统主要设备有空压机、干燥器、过滤器，，。 LNG 加液机LNG 加液机流量范围 0～150L/min，。 CNG 加气机2 工艺流程简述液化天然气（简称 LNG）由 LNG 低温槽车（、-145℃）运来，在卸车台处利用低温泵将槽车中的 LNG 卸至 LNG 储罐中，加气时通过低温泵，将 LNG 储罐中的 LNG（～）通过加液机加入汽车的车载气瓶里。，储存在 CNG 储气瓶组内，通过 CNG ...
