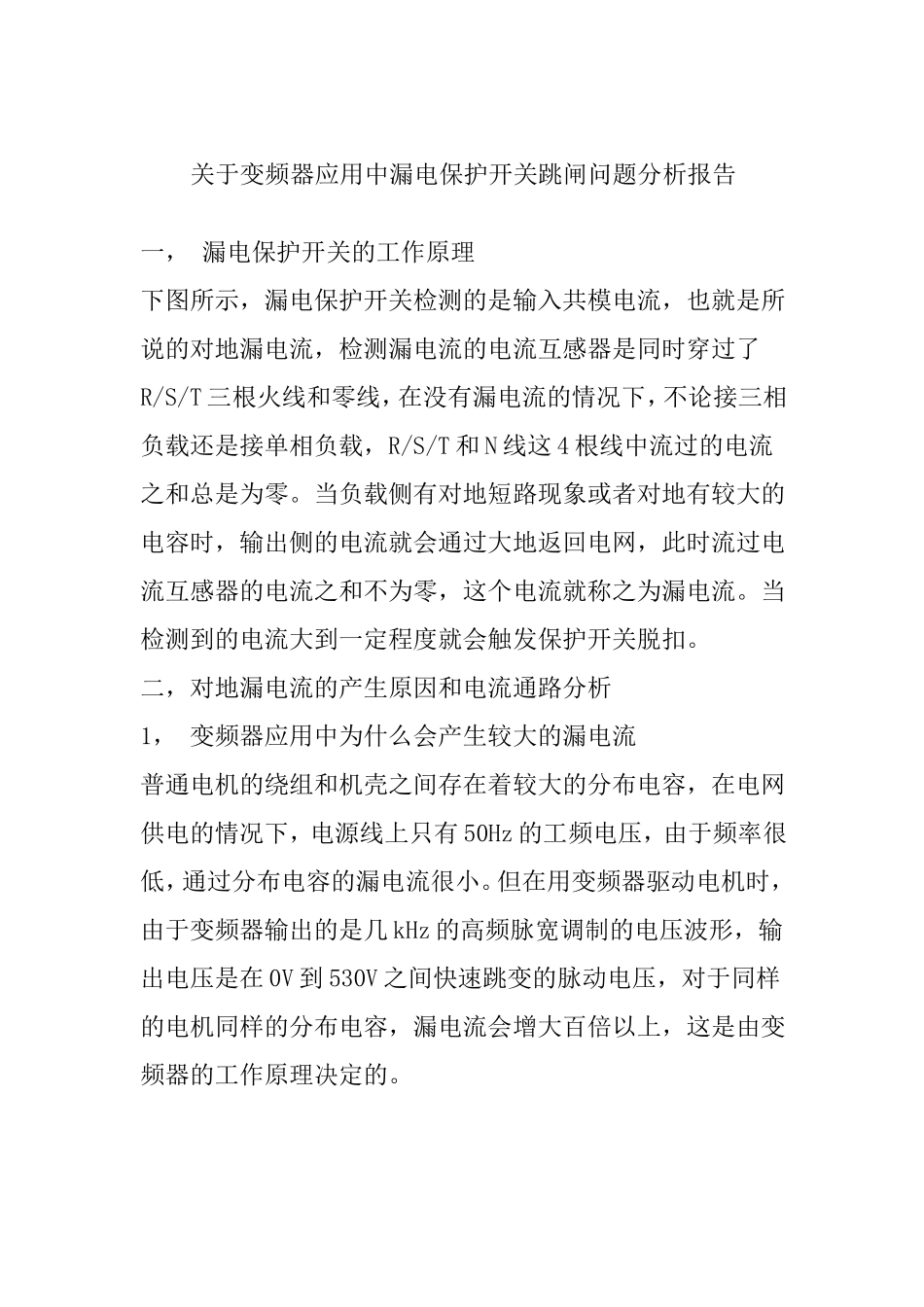

关于变频器应用中漏电保护开关跳闸问题分析报告一,漏电保护开关的工作原理下图所示,漏电保护开关检测的是输入共模电流,也就是所说的对地漏电流,检测漏电流的电流互感器是同时穿过了R/S/T三根火线和零线,在没有漏电流的情况下,不论接三相负载还是接单相负载,R/S/T和N线这4根线中流过的电流之和总是为零
当负载侧有对地短路现象或者对地有较大的电容时,输出侧的电流就会通过大地返回电网,此时流过电流互感器的电流之和不为零,这个电流就称之为漏电流
当检测到的电流大到一定程度就会触发保护开关脱扣
二,对地漏电流的产生原因和电流通路分析1,变频器应用中为什么会产生较大的漏电流普通电机的绕组和机壳之间存在着较大的分布电容,在电网供电的情况下,电源线上只有50Hz的工频电压,由于频率很低,通过分布电容的漏电流很小
但在用变频器驱动电机时,由于变频器输出的是几kHz的高频脉宽调制的电压波形,输出电压是在0V到530V之间快速跳变的脉动电压,对于同样的电机同样的分布电容,漏电流会增大百倍以上,这是由变频器的工作原理决定的

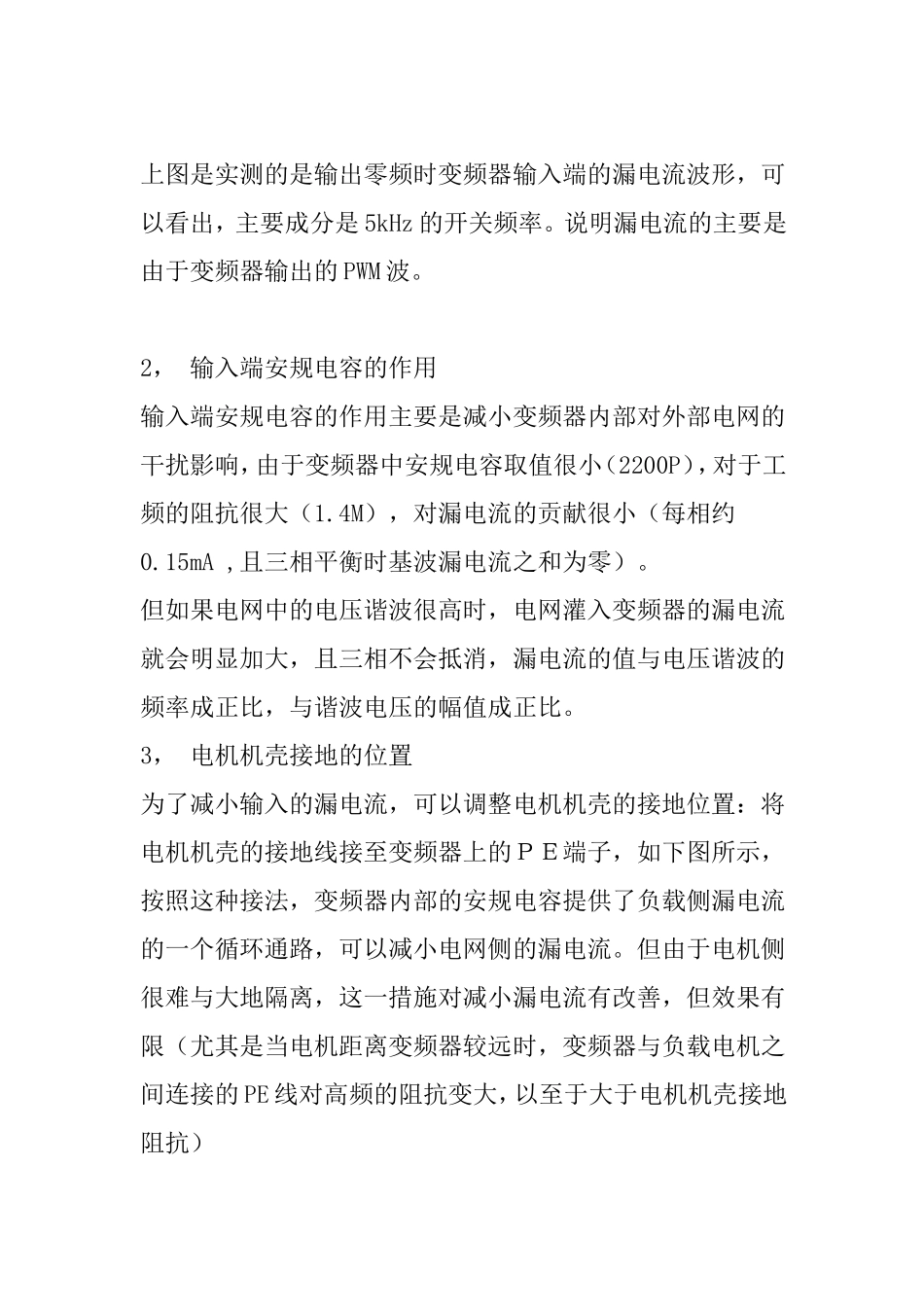

上图是实测的是输出零频时变频器输入端的漏电流波形,可以看出,主要成分是5kHz的开关频率
说明漏电流的主要是由于变频器输出的PWM波
2,输入端安规电容的作用输入端安规电容的作用主要是减小变频器内部对外部电网的干扰影响,由于变频器中安规电容取值很小(2200P),对于工频的阻抗很大(1
4M),对漏电流的贡献很小(每相约0
15mA,且三相平衡时基波漏电流之和为零)
但如果电网中的电压谐波很高时,电网灌入变频器的漏电流就会明显加大,且三相不会抵消,漏电流的值与电压谐波的频率成正比,与谐波电压的幅值成正比

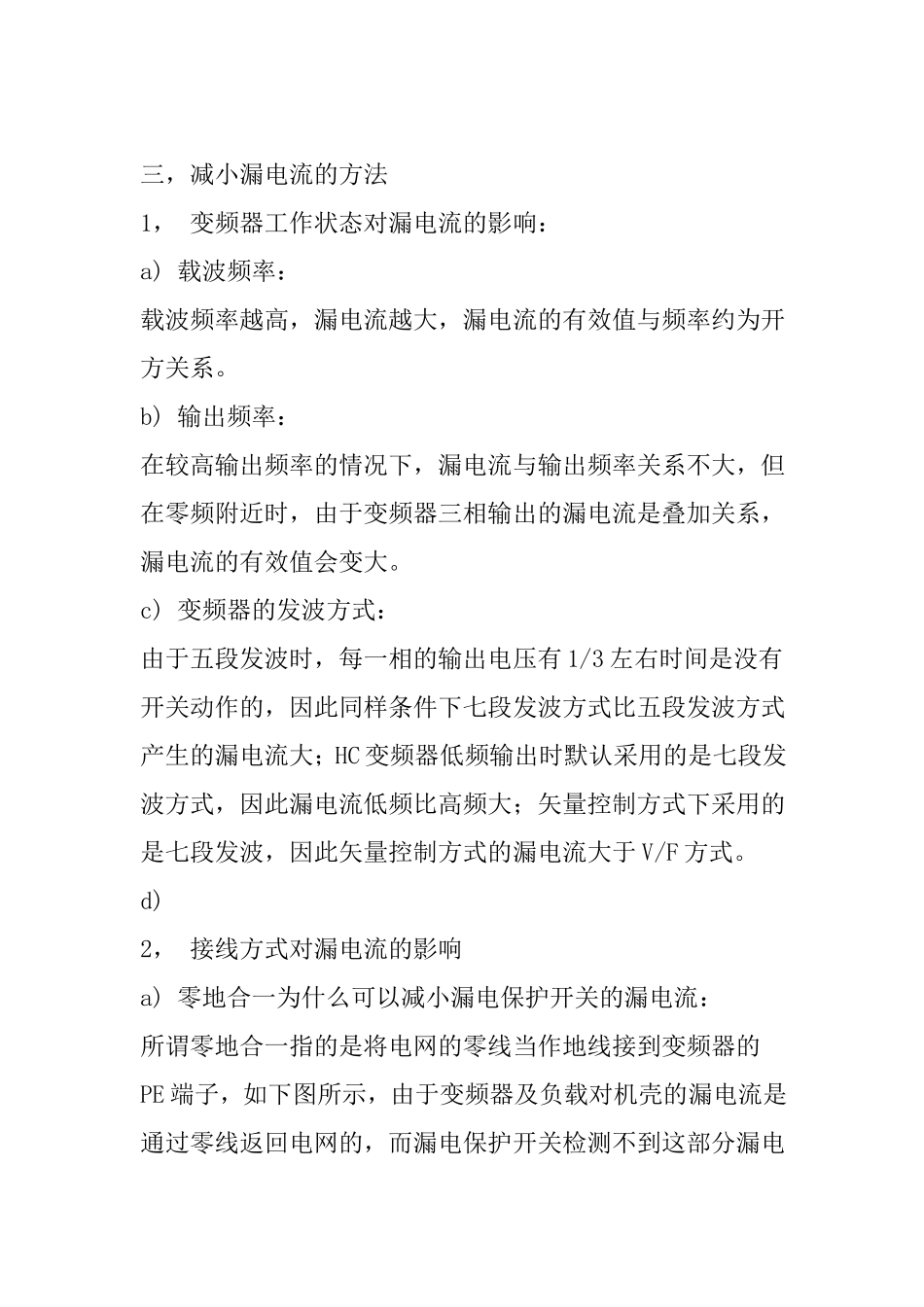

3,电机机壳接地的位置为了减小输入的漏电流,可以调整电机机壳的接地位置:将电机机壳的接地线接至变频器上的PE端子,如下图所示,按照这种接法,变频器内部的安规电容提供了负载侧漏电流
