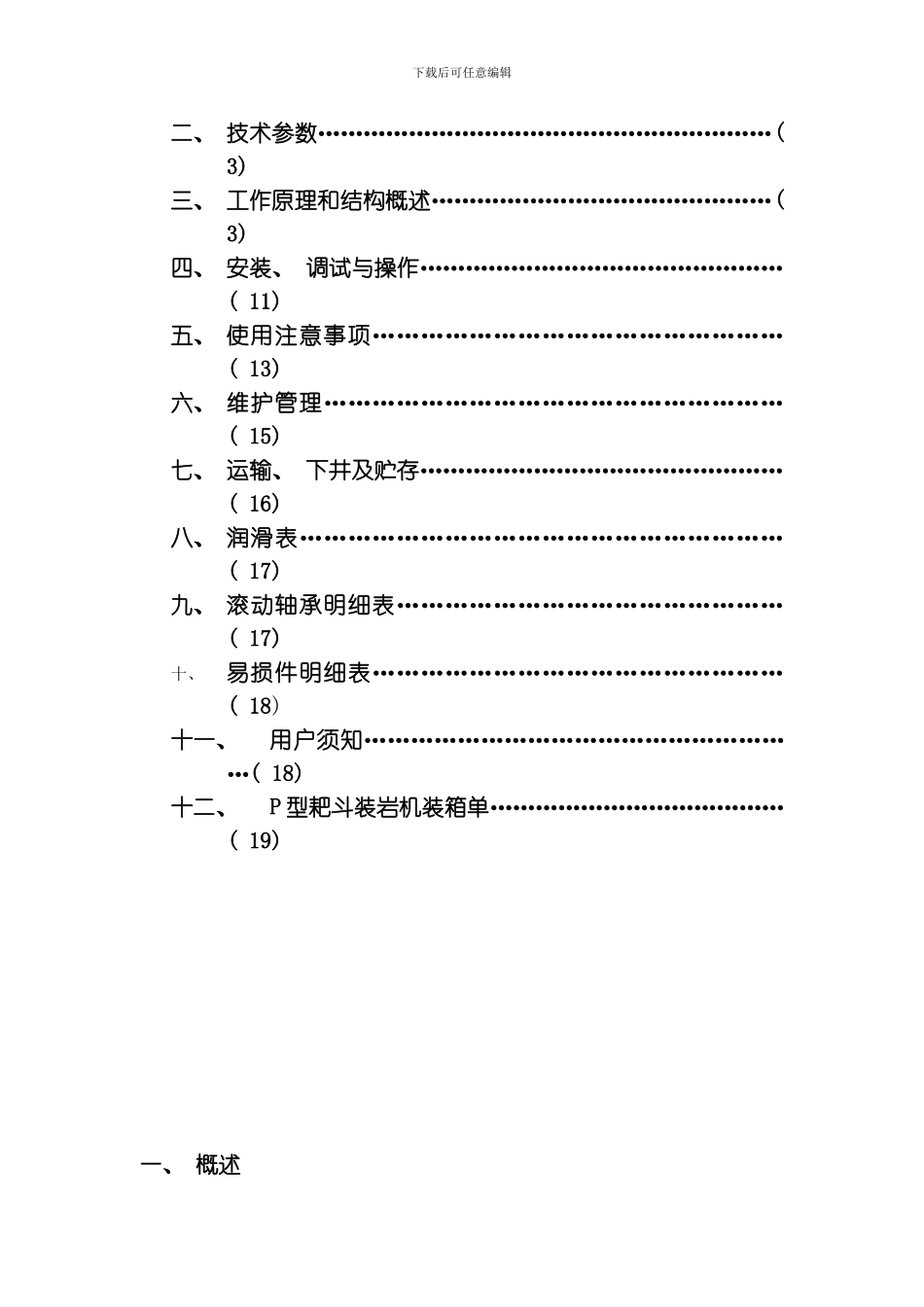

15P — 30 B 型耙斗装岩机60使 用 说 明 书使 用 说 明 书执行标准 MT/T131—1996重庆松藻矿山机械厂目 录一、 概述…………………………………………………………( 2) 下载后可任意编辑二、 技术参数……………………………………………………( 3) 三、 工作原理和结构概述………………………………………( 3) 四、 安装、 调试与操作…………………………………………( 11) 五、 使用注意事项……………………………………………( 13) 六、 维护管理…………………………………………………( 15) 七、 运输、 下井及贮存…………………………………………( 16) 八、 润滑表……………………………………………………( 17) 九、 滚动轴承明细表…………………………………………( 17) 十、易损件明细表……………………………………………( 18) 十一、用户须知…………………………………………………( 18) 十二、P 型耙斗装岩机装箱单…………………………………( 19) 一、 概述下载后可任意编辑耙装斗岩机用在地面采岩或巷道掘进中, 配合矿车或箕斗进行装载岩石。这种机械具有装岩效率高, 结构简单, 应用范围广等特点。不但能够在平巷、 而且能够在 30º 以下坡度的下山或上山巷道装岩, 在不超过 90º 拐弯的巷道都能良好地进行作业。使用此种装载机械, 还能进行掘进工序之间的平行作业, 提高掘进效率, 是实现巷道掘进机械化的主要机械设备。耙斗装岩机分为 P15B、 P30B、 P60B 三种规格。其型号的组成及代表的意义如下:P xx B隔爆型耙斗容积为 0.xxm3耙斗装岩机二、 技术参数规格技术特征P-15BP-30BP-60B生产率( m3/h) 1535-5060-80耙半容积( m3) 0.150.30.6绞车型式行星齿轮双滚筒绞车工作滚筒牵引力( kN) 12.313.23-19.1123.3-32.7空程滚筒牵引力( kN) 8.89.48-13.6416.7-23.3主绳牵引速度( m/s) 1.10.85-1.220.97-1.35尾绳牵引速度( m/s) 1.71.18-1.71.18-1.7钢丝绳直径( m/s) 12.512.515.5电机型号(选用)YB160M-4 .11kWYB180M-4 .17kWYB200L-4.30kW(Y160M-4 .11kW)(Y180M-4 .18.5kW)(Y200L-4.30kW)外形尺寸 长×宽×高( mm) 4700×1170×17506600×1500×19507825×1850×2327总重 kg-233045006300三、 工作原理和结构概述在耙斗装岩机的台车上, 安装有绞车的两个滚筒, 它们在电动机的驱动下, 分别牵引着主绳和尾绳, 经过主绳和尾绳操...
