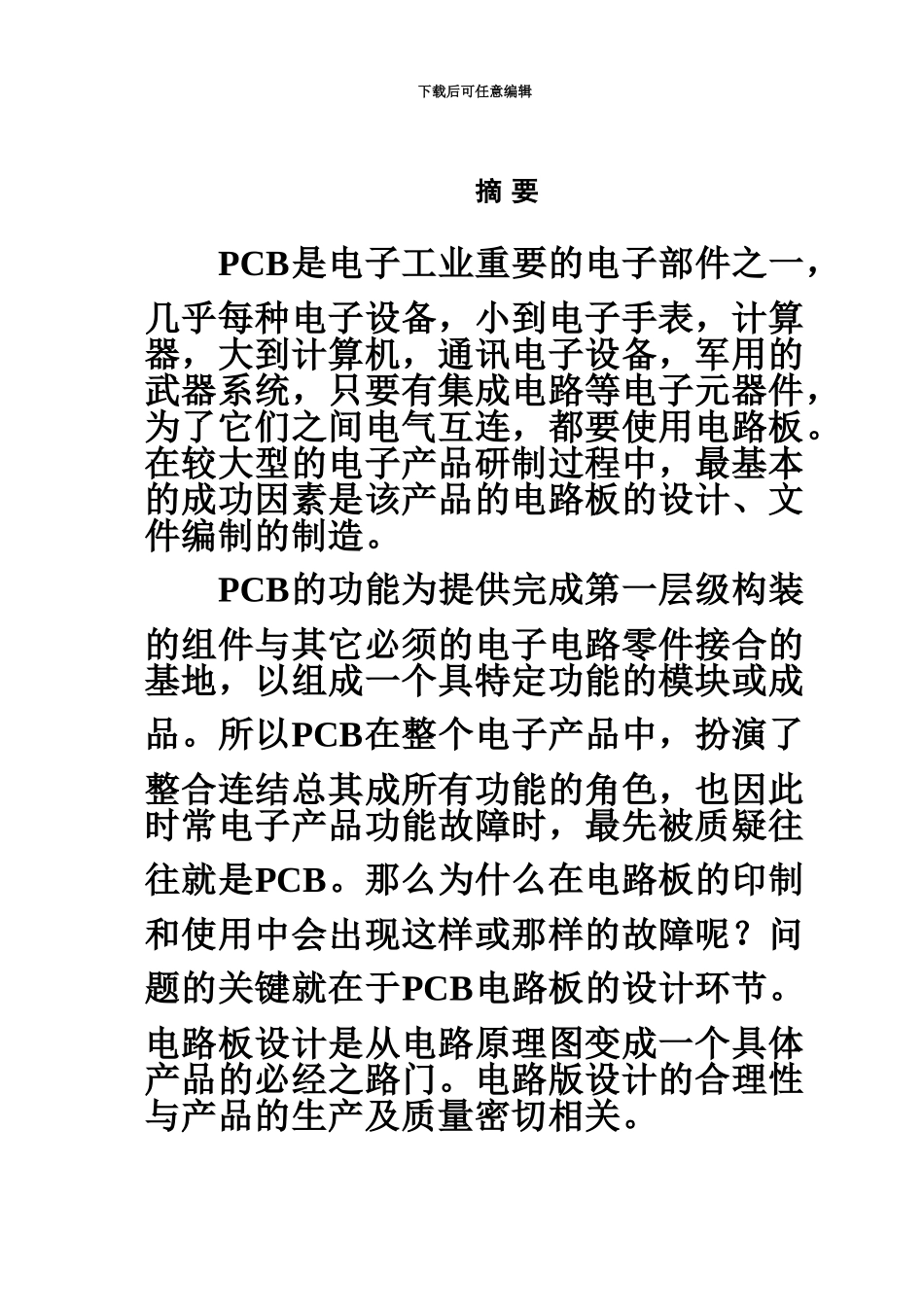

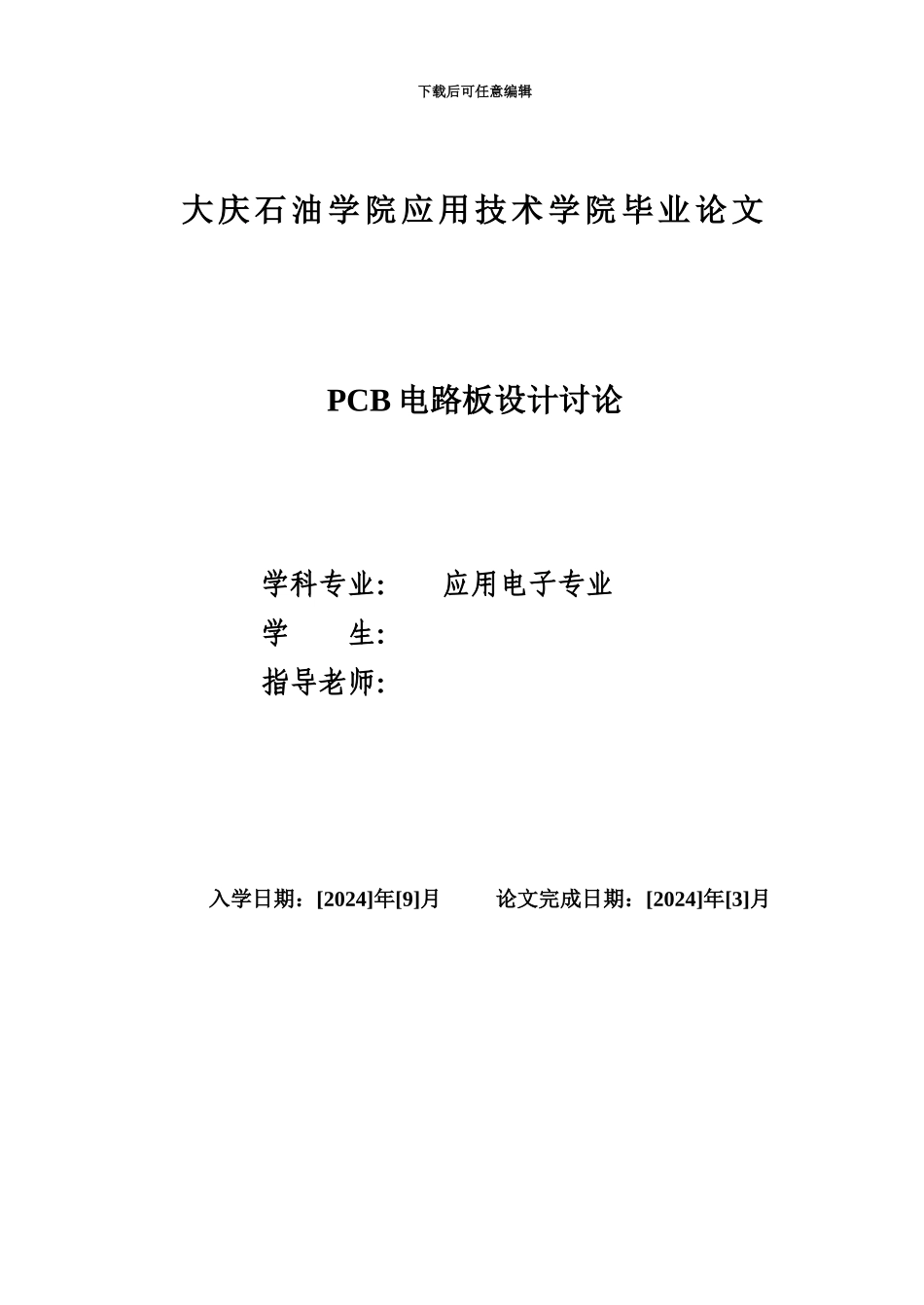

下载后可任意编辑pcb 电路板设计毕业设计方案论文下载后可任意编辑大庆石油学院应用技术学院毕业论文PCB 电路板设计讨论 学科专业： 应用电子专业学 生：指导老师： 入学日期：[2024]年[9]月 论文完成日期：[2024]年[3]月下载后可任意编辑摘 要PCB是电子工业重要的电子部件之一，几乎每种电子设备，小到电子手表，计算器，大到计算机，通讯电子设备，军用的武器系统，只要有集成电路等电子元器件，为了它们之间电气互连，都要使用电路板。在较大型的电子产品研制过程中，最基本的成功因素是该产品的电路板的设计、文件编制的制造。PCB的功能为提供完成第一层级构装的组件与其它必须的电子电路零件接合的基地，以组成一个具特定功能的模块或成品。所以PCB在整个电子产品中，扮演了整合连结总其成所有功能的角色，也因此时常电子产品功能故障时，最先被质疑往往就是PCB。那么为什么在电路板的印制和使用中会出现这样或那样的故障呢？问题的关键就在于PCB电路板的设计环节。 电路板设计是从电路原理图变成一个具体产品的必经之路门。电路版设计的合理性与产品的生产及质量密切相关。下载后可任意编辑PCB制造行业作为电子信息行业的上游 行 业 ， 近 两 年 受 消 费 类 电 子 尤 其 是 、PC 等的拉动，国际和国内的PCB行业都进入了景气上升阶段，未来随着3G 的应用和数字电视销量的迅猛增长，PCB行业的景气度将进一步高涨。所以，PCB制造行业的进展前景将不可估量！关键词 ： PCB ； 电路板设计； 上游行业 ； 电子信息下载后可任意编辑目录摘要I第 1 章 PCB 概述 １ PCB 的进展史 １ PCB 的作用 ２ PCB 的分类 ３第 2 章 PCB 的构造 ６ PCB 的层次结构 ６ PCB 的部件 ７ PCB 特定名词 ９第 3 章 PCB 的设计 １１ PCB 的布局设计 １１１２ PCB 的布线设计 １４ 地线设计 １５ 电磁兼容性设计 １７１９第 4 章 高速 PCB 设计 ２２２３２３２４２４ 反射信号 ２５ 延时和时序错误 ２５ 多次跨越逻辑电平门限错误 ２５ 过冲与下冲 ２５ 串扰 ２６ 电磁辐射 ２６２６第 5 章 PCB 设计实例 ２９下载后可任意编辑２９２９ Protel 99 软件简介 ２９ 设计步骤 ３０参考文献３２致谢３４下载后可任意编辑第 1 章 PCB 概述PCB即Printed Circuit Board 的简写，中文名称为印制电路板，又称印刷电路板、印刷线路板，是重要的电子部件，是电子元...
