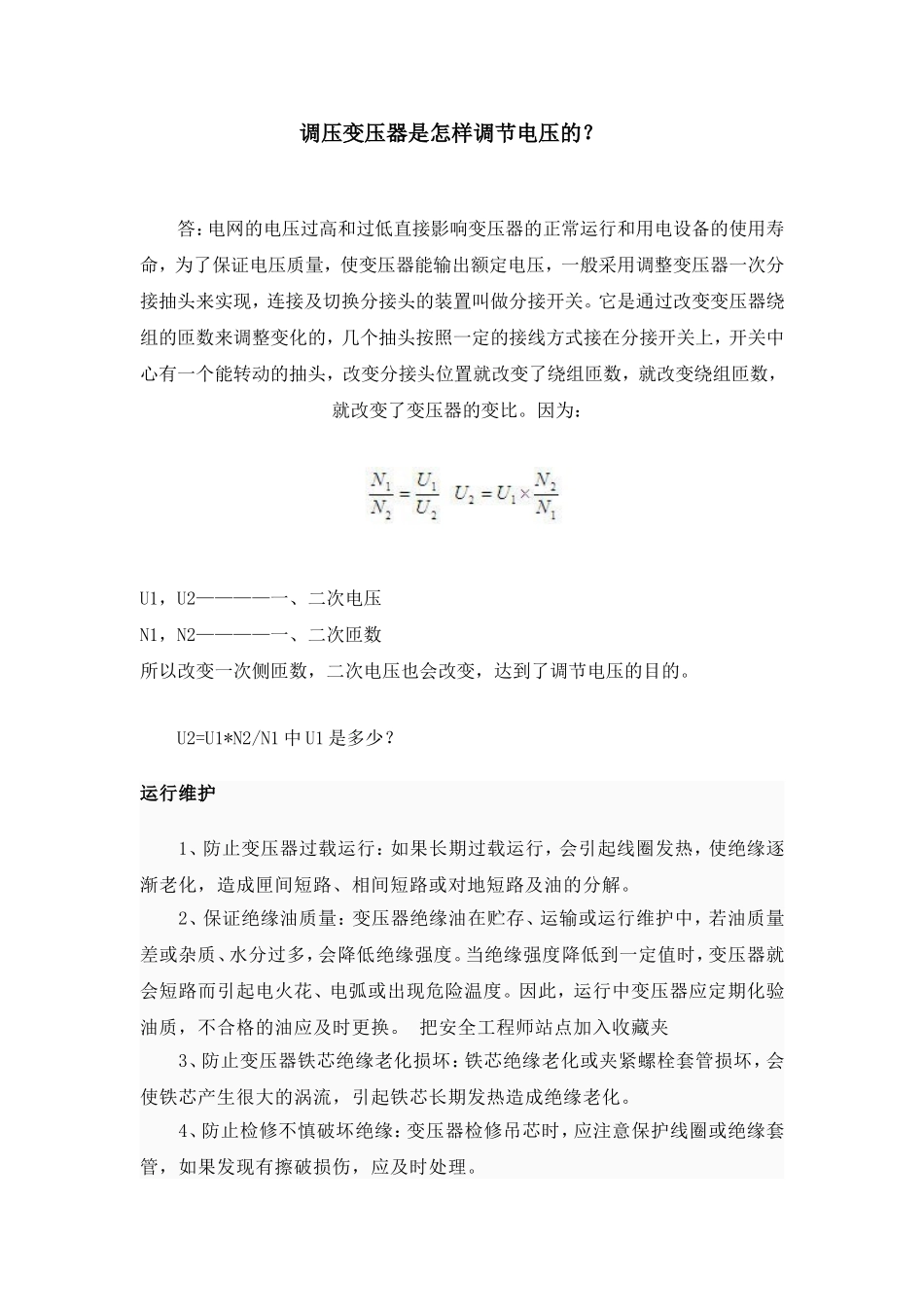

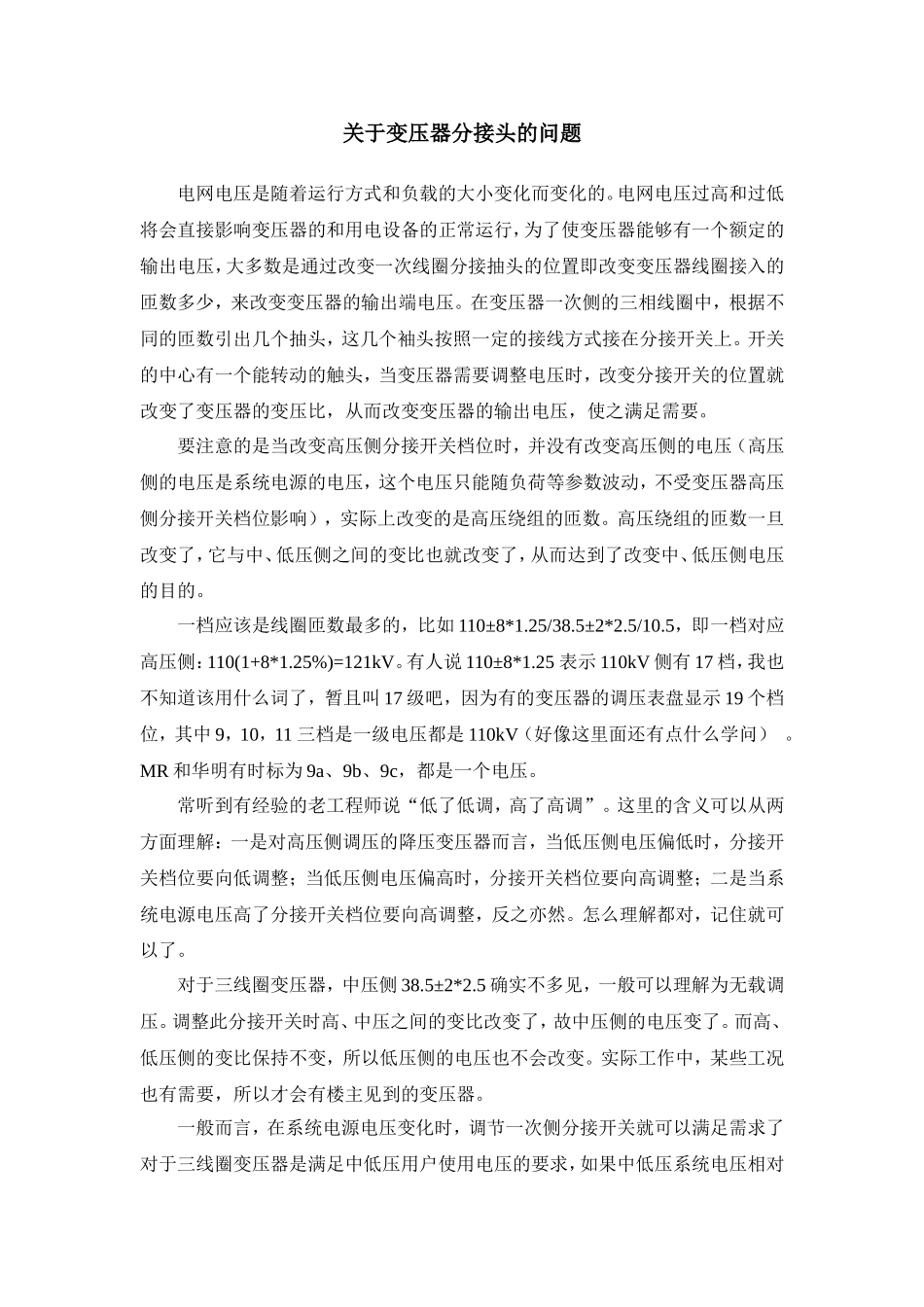

关于变压器分接头的问题电网电压是随着运行方式和负载的大小变化而变化的。电网电压过高和过低将会直接影响变压器的和用电设备的正常运行，为了使变压器能够有一个额定的输出电压，大多数是通过改变一次线圈分接抽头的位置即改变变压器线圈接入的匝数多少，来改变变压器的输出端电压。在变压器一次侧的三相线圈中，根据不同的匝数引出几个抽头，这几个袖头按照一定的接线方式接在分接开关上。开关的中心有一个能转动的触头，当变压器需要调整电压时，改变分接开关的位置就改变了变压器的变压比，从而改变变压器的输出电压，使之满足需要。要注意的是当改变高压侧分接开关档位时，并没有改变高压侧的电压（高压侧的电压是系统电源的电压，这个电压只能随负荷等参数波动，不受变压器高压侧分接开关档位影响），实际上改变的是高压绕组的匝数。高压绕组的匝数一旦改变了，它与中、低压侧之间的变比也就改变了，从而达到了改变中、低压侧电压的目的。一档应该是线圈匝数最多的，比如110±8*1.25/38.5±2*2.5/10.5，即一档对应高压侧：110(1+8*1.25%)=121kV。有人说110±8*1.25表示110kV侧有17档，我也不知道该用什么词了，暂且叫17级吧，因为有的变压器的调压表盘显示19个档位，其中9，10，11三档是一级电压都是110kV（好像这里面还有点什么学问）。MR和华明有时标为9a、9b、9c，都是一个电压。常听到有经验的老工程师说“低了低调，高了高调”。这里的含义可以从两方面理解：一是对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整；二是当系统电源电压高了分接开关档位要向高调整，反之亦然。怎么理解都对，记住就可以了。对于三线圈变压器，中压侧38.5±2*2.5确实不多见，一般可以理解为无载调压。调整此分接开关时高、中压之间的变比改变了，故中压侧的电压变了。而高、低压侧的变比保持不变，所以低压侧的电压也不会改变。实际工作中，某些工况也有需要，所以才会有楼主见到的变压器。一般而言，在系统电源电压变化时，调节一次侧分接开关就可以满足需求了对于三线圈变压器是满足中低压用户使用电压的要求，如果中低压系统电压相对稳定，就不需要中压分接开关了;如果中低压系统电压相对变化差异较大就需要中压分接开关了.再啰嗦两句解释下什么情况下需要中压分接开关，具体说就是：1)当低压系统电压适合而中压系统电压不适合时，需要单独调解中压分接开关；2)当中压系统电压适合而低压系统电压不适合时，需要同时调节高中压分接开关。在实际运行中，有时中压负荷变化很大，(如35kV系统在不同的运行方式下负荷率差异很大，有的企业还与自备发电机的运行有关)，这时往往需要中压设置分接开关。就是如果低压侧电压偏高的话那就把变压器分接头往高档调，如果低压侧电压偏低的话那就把变压器分接头往低调以10KV配电变压器为例说明。变压器高压侧分接开关有三个档，Ⅰ---------10KV+5%，说明此档上变比是10.5KV/0.4KVⅡ---------10KV，说明此档上变比是10KV/0.4KVⅢ-------10KV-5%，说明此档上变比是9.5KV/0.4KV当现在变压器分接开关在Ⅱ档，低压侧电压偏底时，说明系统电压偏低，若调整到档位Ⅲ，即使供电电压从10KV降至9.5KV，也能在二次变出0.4KV电压来。对高压侧调压的降压变压器而言，当低压侧电压偏低时，分接开关档位要向低调整；当低压侧电压偏高时，分接开关档位要向高调整，所谓“低了低调，高了高调”。调压变压器是怎样调节电压的？答：电网的电压过高和过低直接影响变压器的正常运行和用电设备的使用寿命，为了保证电压质量，使变压器能输出额定电压，一般采用调整变压器一次分接抽头来实现，连接及切换分接头的装置叫做分接开关。它是通过改变变压器绕组的匝数来调整变化的，几个抽头按照一定的接线方式接在分接开关上，开关中心有一个能转动的抽头，改变分接头位置就改变了绕组匝数，就改变绕组匝数，就改变了变压器的变比。因为：U1，U2————一、二次电压N1，N2————一、二次匝数所以改变一次侧匝数，二次电压也会改变，达到了调节电压的目的。U2=U1*N2/N1中U1是多少？运行维护1、防止变压...
