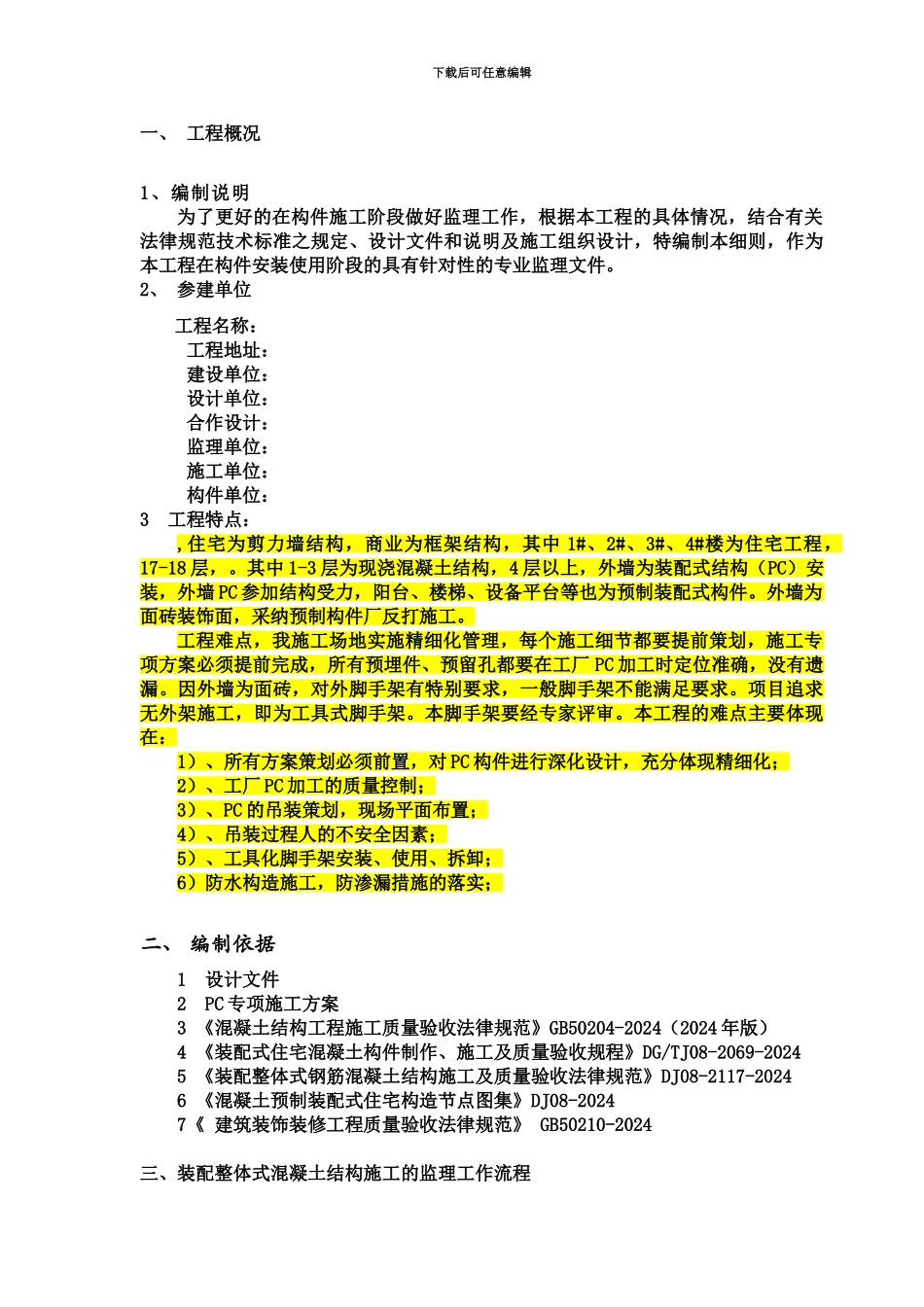

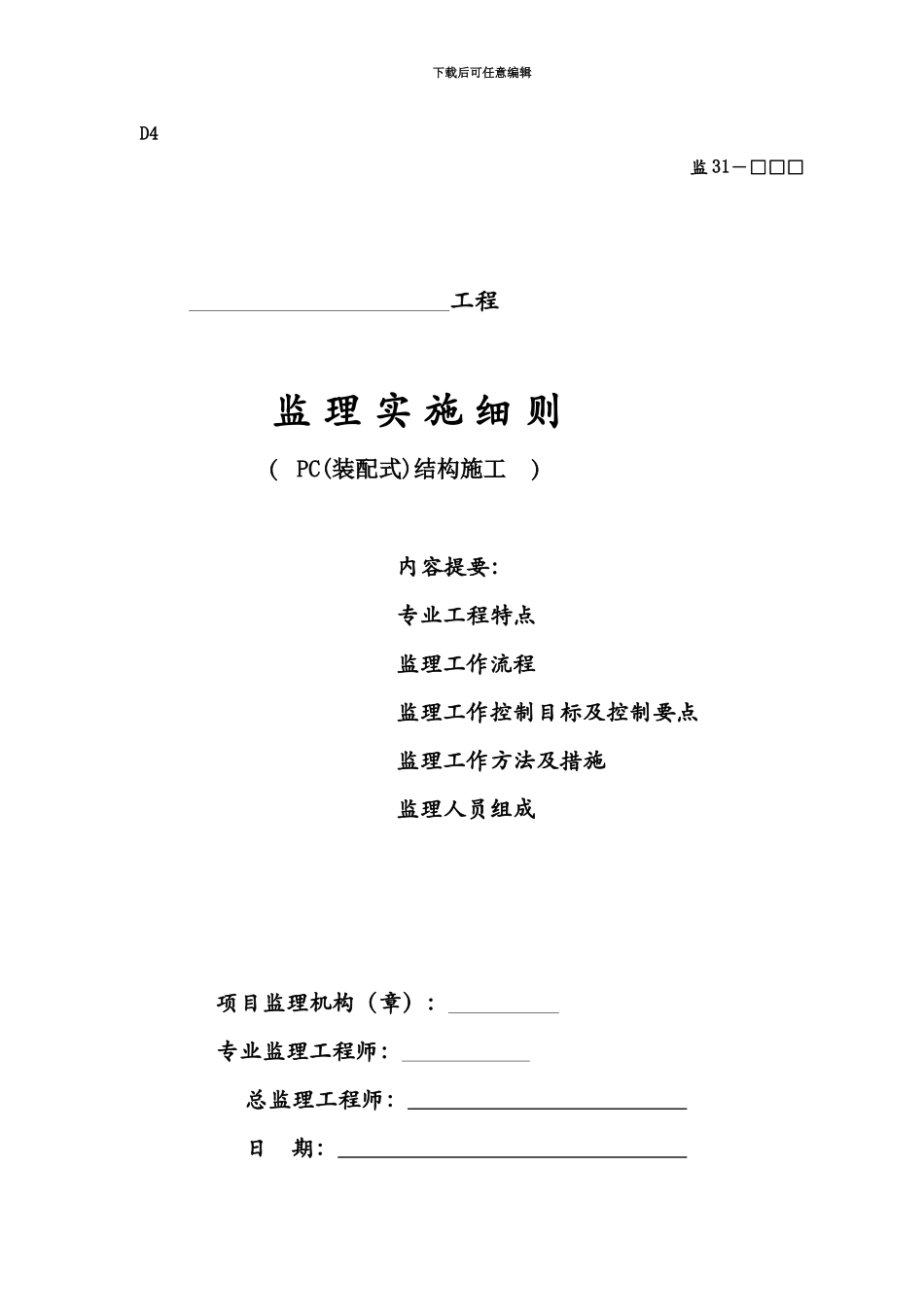

下载后可任意编辑PC 装配式建筑构件安装使用监理管理细则下载后可任意编辑D4 监 31－□□□ 工程 监 理 实 施 细 则 （ PC(装配式)结构施工 ）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施监理人员组成 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日 期： 下载后可任意编辑一、 工程概况1、编制说明为了更好的在构件施工阶段做好监理工作，根据本工程的具体情况，结合有关法律规范技术标准之规定、设计文件和说明及施工组织设计，特编制本细则，作为本工程在构件安装使用阶段的具有针对性的专业监理文件。2、 参建单位 工程名称：工程地址：建设单位：设计单位：合作设计：监理单位：施工单位：构件单位：3 工程特点：,住宅为剪力墙结构，商业为框架结构，其中 1#、2#、3#、4#楼为住宅工程，17-18 层，。其中 1-3 层为现浇混凝土结构，4 层以上，外墙为装配式结构（PC）安装，外墙 PC 参加结构受力，阳台、楼梯、设备平台等也为预制装配式构件。外墙为面砖装饰面，采纳预制构件厂反打施工。工程难点，我施工场地实施精细化管理，每个施工细节都要提前策划，施工专项方案必须提前完成，所有预埋件、预留孔都要在工厂 PC 加工时定位准确，没有遗漏。因外墙为面砖，对外脚手架有特别要求，一般脚手架不能满足要求。项目追求无外架施工，即为工具式脚手架。本脚手架要经专家评审。本工程的难点主要体现在：1）、所有方案策划必须前置，对 PC 构件进行深化设计，充分体现精细化；2）、工厂 PC 加工的质量控制；3）、PC 的吊装策划，现场平面布置；4）、吊装过程人的不安全因素；5）、工具化脚手架安装、使用、拆卸；6）防水构造施工，防渗漏措施的落实；二、 编制依据1 设计文件2 PC 专项施工方案3 《混凝土结构工程施工质量验收法律规范》GB50204-2024（2024 年版）4 《装配式住宅混凝土构件制作、施工及质量验收规程》DG/TJ08-2069-2024 5 《装配整体式钢筋混凝土结构施工及质量验收法律规范》DJ08-2117-20246 《混凝土预制装配式住宅构造节点图集》DJ08-20247《 建筑装饰装修工程质量验收法律规范》 GB50210-2024三、装配整体式混凝土结构施工的监理工作流程下载后可任意编辑1、PC 构件制作监理工作流程2、PC 构件安装监理工作流程下层面结构完构件进场交接检验结构弹线复验构件堆放顺序检验安全防护检验支撑及连接件设置检验吊装准备工作检验...
