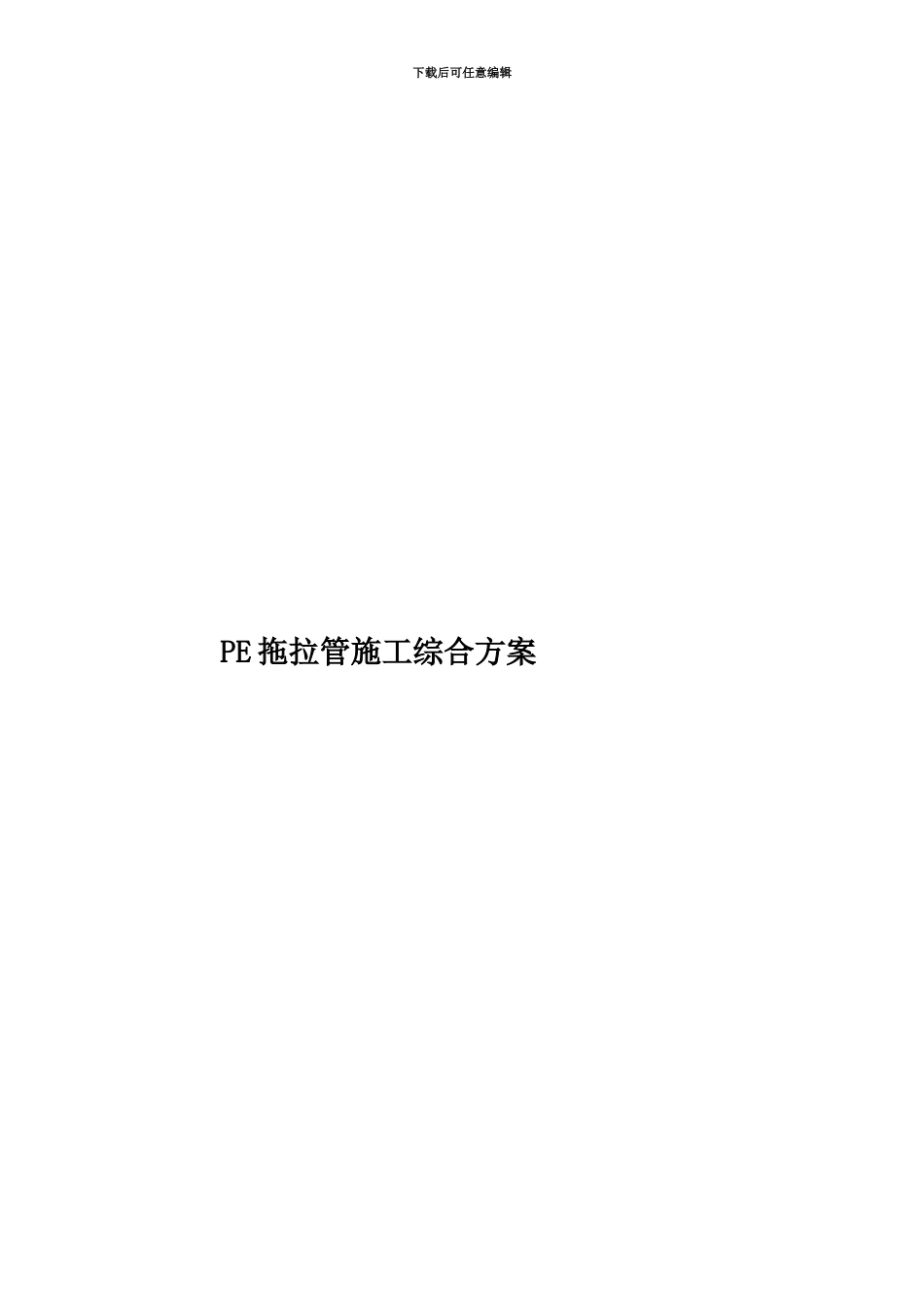

下载后可任意编辑PE 拖拉管施工综合方案下载后可任意编辑拖 拉 管 方 案目 录1、工程概况2、施工方法 PE 管管材简介 3、施工投入的主要物资、机具 3.1 定向钻机选择 3.2 扩孔器选择4、设备进场计划5、劳动力安排计划6、质量保证体系及措施 7、工期进度安排及措施 8、安全、文明施工保证措施 、安全施工措施 、文明施工措施1、工程概况:本工程为萧山南部污水收集二期(机电配套园区-进化)DN400(K6+620 至进下载后可任意编辑化泵站段),。,。折 38 至终点增加 DN500 出水管,有三管并行,约 300 多米。其余压力出水管管径均为 DN400,管材主要采纳 PE 管,局部过路、过河采纳钢管。本工程主要包括 7 段拖拉管,1 座倒虹管,11 座井。检查井、阀门井均为钢筋砼井。2、施工方法: 本工程拖拉管有 7 段,共 1400 多米长,长度较长,跨度较大,在施工范围中将多处遇到道路、房屋、河浜等建筑物。 、PE 管管材简介:PE管的规格为PE100,SDR17,,外径为450mm,。 PE管管道之间采纳热熔连接,不同管材之间采纳法兰连接,使用钢制特配件。PE 材料因其防腐蚀性好 、流体阻力小 、化学性能稳定等特性 ,具有广泛的应用范围 。 、非开挖定向牵引:定向钻牵引施工又称导向钻进施工 ,是非开挖敷设地下管线技术的一种 ,其主要工艺流程为 :施工准备 →导向孔施工 →反拉扩孔 、成孔 →牵引管道 →检查井施工 →验收 →清场 。 、管道检查PE管抗外压能力强 (能承受较大拉力) 、柔韧性好 (能较好地适应沉降 ,抗震能力强) 、单位质量轻 ( 在牵引过程中可减小与孔壁的摩擦力) ,非常适合牵引施工 。为确保工程质量 ,管道材料必须满足各项设计要求 ,主要有 :① 管道内壁光滑平整 ,管身没有裂缝 ,管口无破损 、裂口或变形等缺陷 ;② 管道的端面应平整 (与管的轴线垂直) ,轴向不得有明显的弯曲 ,管道插口外径 、承口内径的尺寸及圆度应满足要求 ;③ 管材内压强度及刚度应满足设计要求 ;、导向孔轨迹设计弧形导向孔轨迹 (见图 ) 由两部分组成 : 造斜段和直线段 。造斜段是钻杆进入敷管深度的过渡段 ,直线段是管道穿越障碍物的敷设段 。下载后可任意编辑导向孔轨迹的形态取决于穿越起点 ( A 点) 、穿越终点 ( B 点) 、敷管深度 ( h) 、造斜段曲率半径 ( R1、R2)等参数 ,其中R1 由钻杆最小曲率半径 ( Rd)和敷管深度 ( h) 决定 ,根据经验 Rd≥1 000d...
