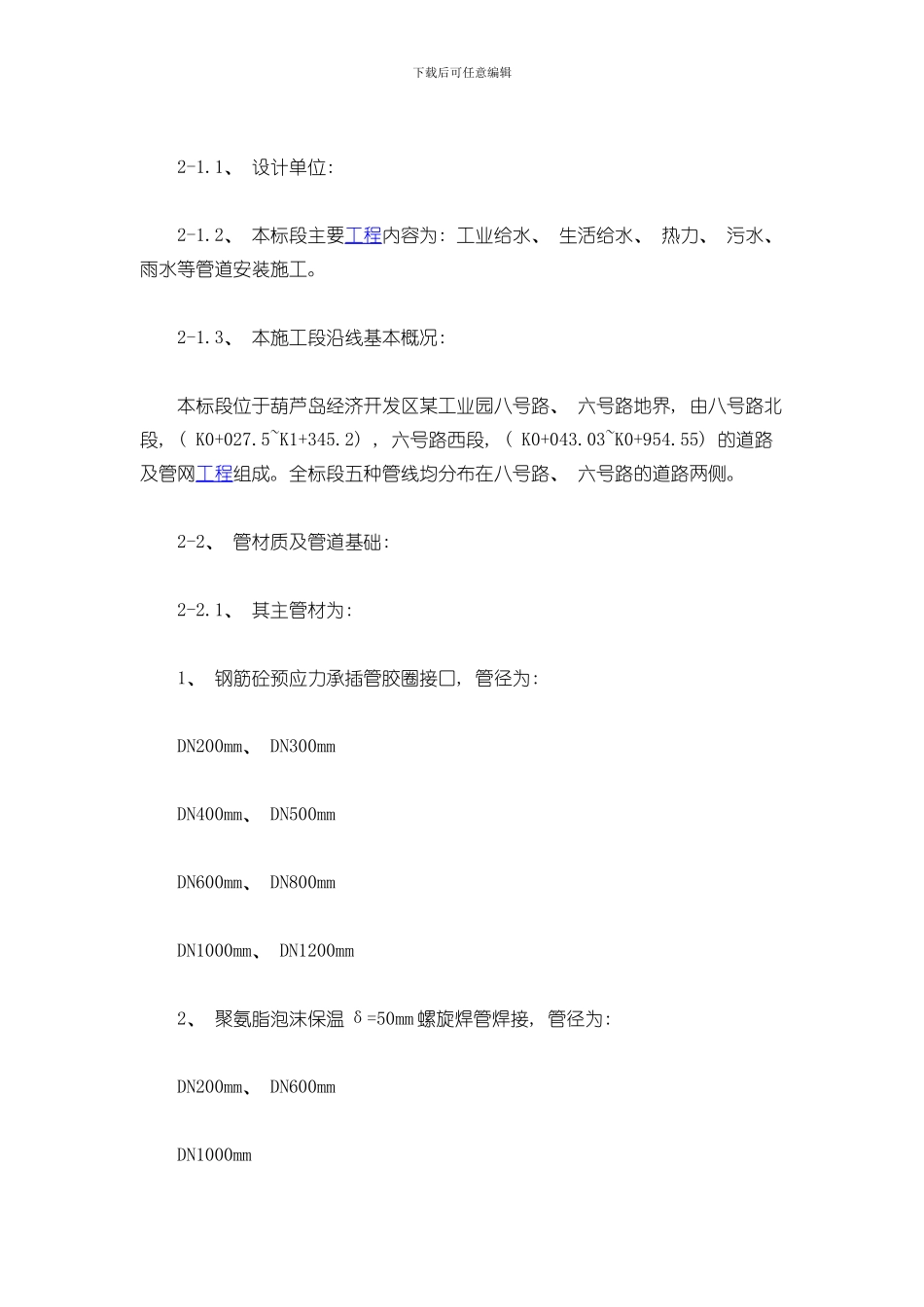

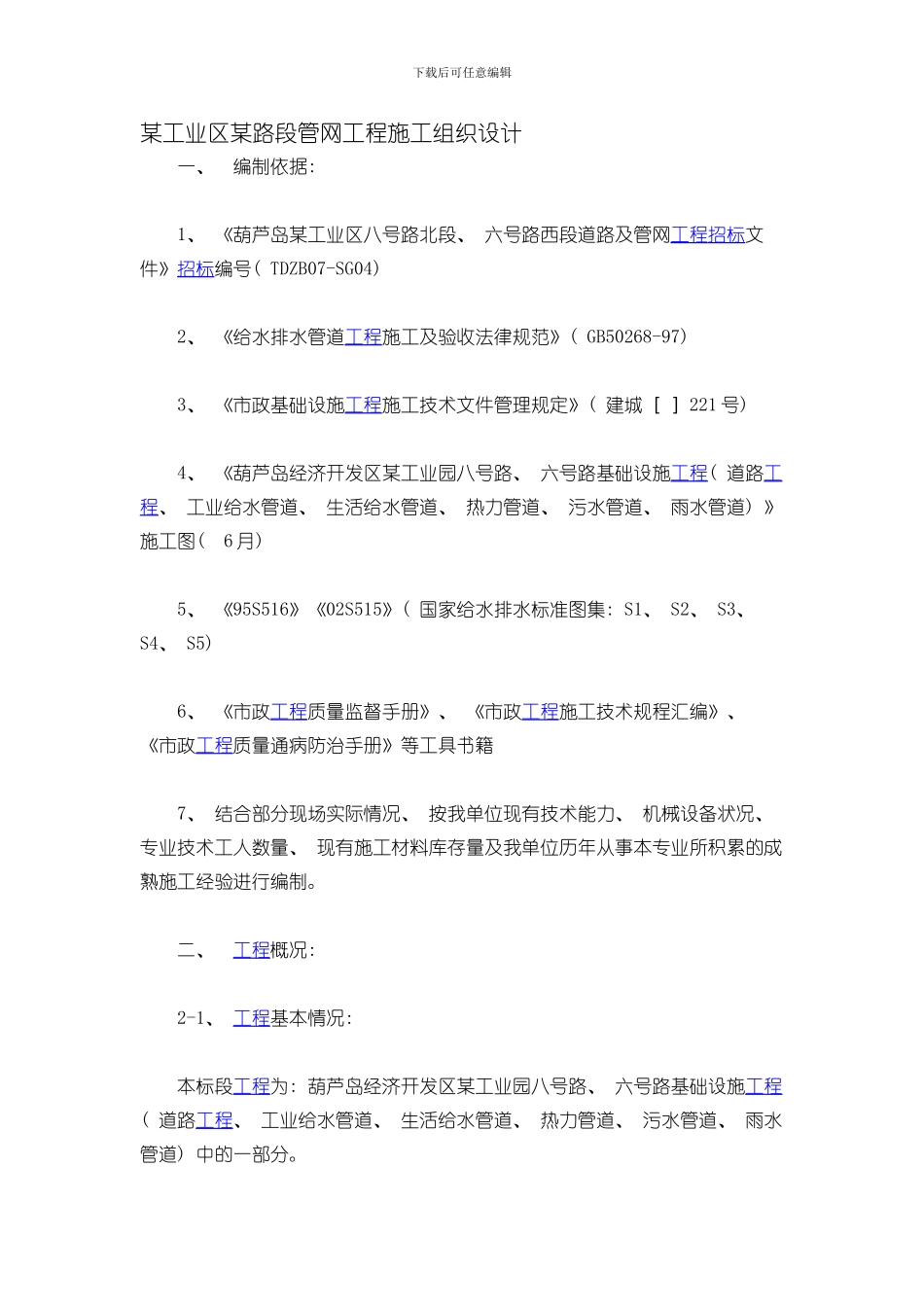

下载后可任意编辑某工业区某路段管网工程施工组织设计 一、 编制依据: 1、 《葫芦岛某工业区八号路北段、 六号路西段道路及管网工程 招标 文件》招标编号( TDZB07-SG04) 2、 《给水排水管道工程施工及验收法律规范》( GB50268-97) 3、 《市政基础设施工程施工技术文件管理规定》( 建城［ ］221 号) 4、 《葫芦岛经济开发区某工业园八号路、 六号路基础设施工程( 道路工程、 工业给水管道、 生活给水管道、 热力管道、 污水管道、 雨水管道) 》施工图( 6 月) 5、 《95S516》《02S515》( 国家给水排水标准图集: S1、 S2、 S3、 S4、 S5) 6、 《市政工程质量监督手册》、 《市政工程施工技术规程汇编》、 《市政工程质量通病防治手册》等工具书籍 7、 结合部分现场实际情况、 按我单位现有技术能力、 机械设备状况、 专业技术工人数量、 现有施工材料库存量及我单位历年从事本专业所积累的成熟施工经验进行编制。 二、 工程概况: 2-1、 工程基本情况: 本标段工程为: 葫芦岛经济开发区某工业园八号路、 六号路基础设施工程( 道路工程、 工业给水管道、 生活给水管道、 热力管道、 污水管道、 雨水管道) 中的一部分。下载后可任意编辑 2-1.1、 设计单位: 2-1.2、 本标段主要工程内容为: 工业给水、 生活给水、 热力、 污水、 雨水等管道安装施工。 2-1.3、 本施工段沿线基本概况: 本标段位于葫芦岛经济开发区某工业园八号路、 六号路地界, 由八号路北段, ( K0+027.5~K1+345.2) , 六号路西段, ( K0+043.03~K0+954.55) 的道路及管网工程组成。全标段五种管线均分布在八号路、 六号路的道路两侧。 2-2、 管材质及管道基础: 2-2.1、 其主管材为: 1、 钢筋砼预应力承插管胶圈接口, 管径为: DN200mm、 DN300mm DN400mm、 DN500mm DN600mm、 DN800mm DN1000mm、 DN1200mm 2、 聚氨脂泡沫保温 δ=50mm 螺旋焊管焊接, 管径为: DN200mm、 DN600mm DN1000mm下载后可任意编辑 3、 塑料管热熔连接( HDPE) , 管径为: DN100mm、 DN200mm DN300mmDN400mm DN600mm 2-2.2、 120°、 180°砂砾石管道基础, 按国标图集《95S516-7、 10、 11》施工, 根据各部位管沟基底持力层情况, 管道基础下应视具体情况现场决定( 经设计单位同意) 局部加深处理。 2-3、 施工用水、 用电: 由于本工程位于经济开发区某工业园内, 现场无有施工电源和施工...
