PKPM计算流程最全样本

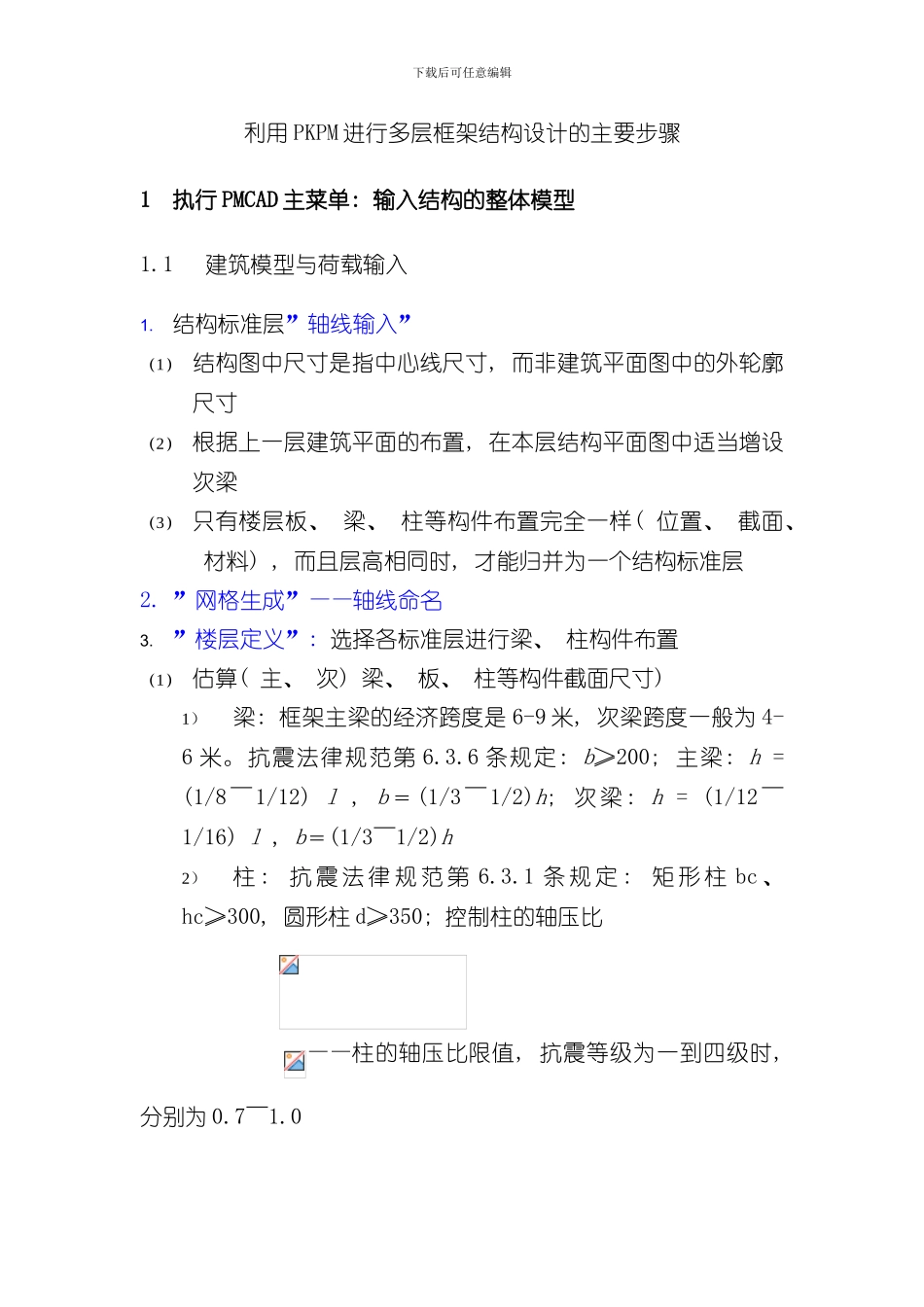

PKPM计算流程最全样本_第1页
1/14
PKPM计算流程最全样本_第2页
2/14
PKPM计算流程最全样本_第3页
3/14
下载后可任意编辑利用 PKPM 进行多层框架结构设计的主要步骤1执行 PMCAD 主菜单: 输入结构的整体模型1.1建筑模型与荷载输入1.结构标准层”轴线输入”(1) 结构图中尺寸是指中心线尺寸, 而非建筑平面图中的外轮廓尺寸(2) 根据上一层建筑平面的布置, 在本层结构平面图中适当增设次梁(3) 只有楼层板、 梁、 柱等构件布置完全一样( 位置、 截面、 材料) , 而且层高相同时, 才能归并为一个结构标准层2. ”网格生成”——轴线命名3.”楼层定义”: 选择各标准层进行梁、 柱构件布置(1) 估算( 主、 次) 梁、 板、 柱等构件截面尺寸) 1)梁: 框架主梁的经济跨度是 6-9 米, 次梁跨度一般为 4-6 米。抗震法律规范第 6.3.6 条规定: b≥200; 主梁: h = (1/8~1/12) l , b=(1/3~1/2)h; 次梁: h = (1/12~1/16) l , b=(1/3~1/2)h2)柱 : 抗 震 法 律 规 范 第 6.3.1 条 规 定 : 矩 形 柱 bc 、 hc≥300, 圆形柱 d≥350; 控制柱的轴压比——柱的轴压比限值, 抗震等级为一到四级时, 分别为 0.7~1.0下载后可任意编辑——柱轴力放大系数, 考虑柱受弯曲影响, =1.2~1.4——楼面竖向荷载单位面积的折算值, =13~15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3)板: 单向板跨度位于 1.7-2.5 米, 一般不宜超过 2.5 米; 双向板跨度不宜超过 4 米。单向板: h = l /40 ~ l /45 (单向板) 且 h≥60mm; h = l /50 ~ l /45 (双向板) 且h≥80mm(2) 选择各标准层进行梁、 柱构件布置1) 构件布置, 柱只能布置在节点上, 主梁只能布置在轴线上。2) 偏心, 主要考虑外轮廓平齐。3) 本层修改, 删除不需要的梁、 柱等。4) 本层信息, 给出本标准层板厚、 材料等级、 层高。5) 截面显示, 查看本标准层梁、 柱构件的布置及截面尺寸、 偏心是否正确。6) 换标准层, 进行下一标准层的构件布置, 尽量用复制网格, 以保证上下层节点对齐。4.”荷载输入”: 定义梁间荷载; 各层楼、 屋面恒荷载; 各层楼面、 屋面活荷载; (1) 梁间荷载: 输入各标准层梁间恒荷载( 梁间活荷载为 0) 。将各梁上部墙体及窗户的自重产生的恒荷载换算成线荷载加在梁上( 注意计算时不用包括梁自重) (2) ”梁间荷载”对梁承受的非板传来的荷载( 如填充墙等) 进行输入, 注意, 对梁承受填充墙荷载的需考虑窗洞。楼梯间下载后可任意编辑全房间...
