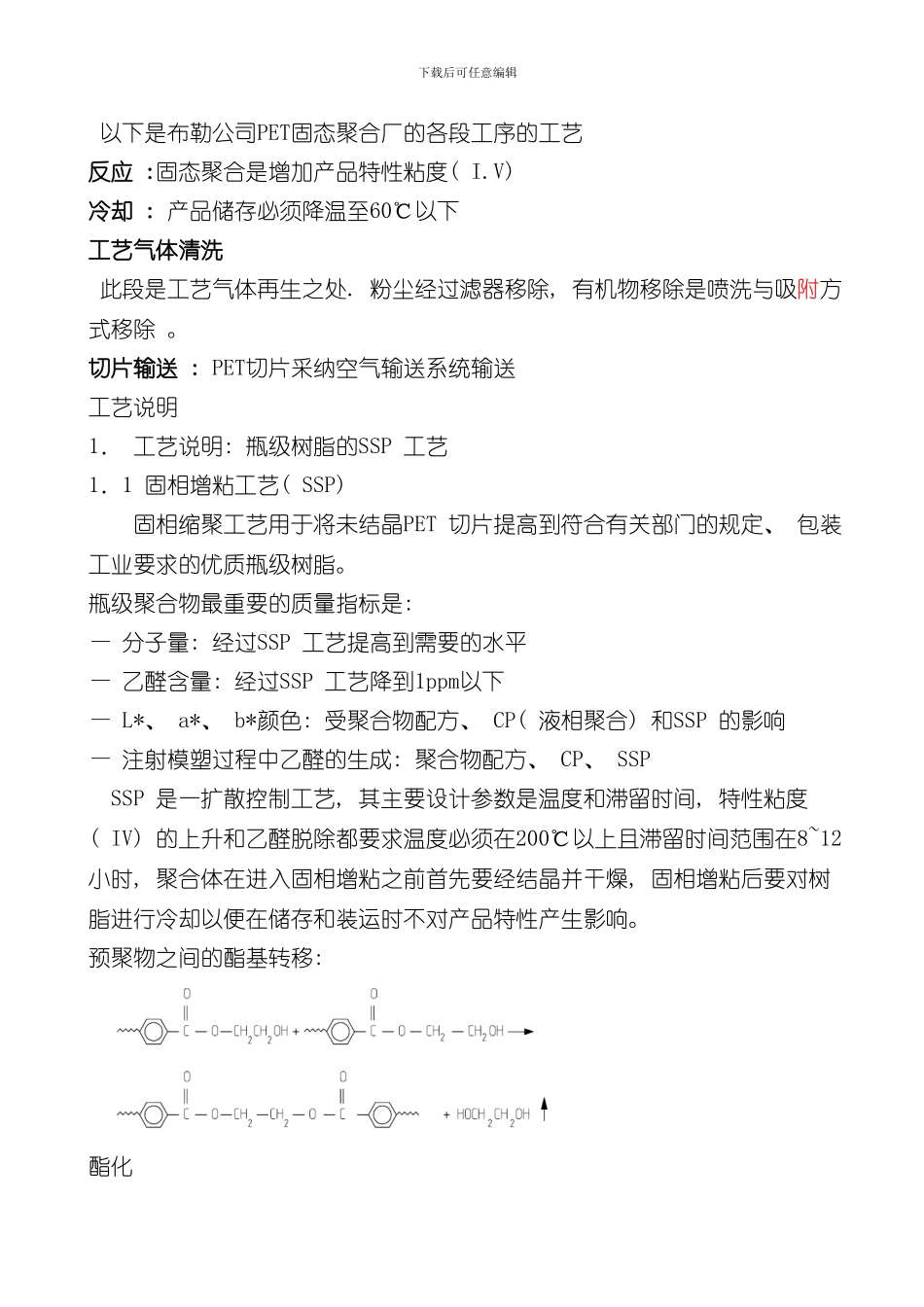

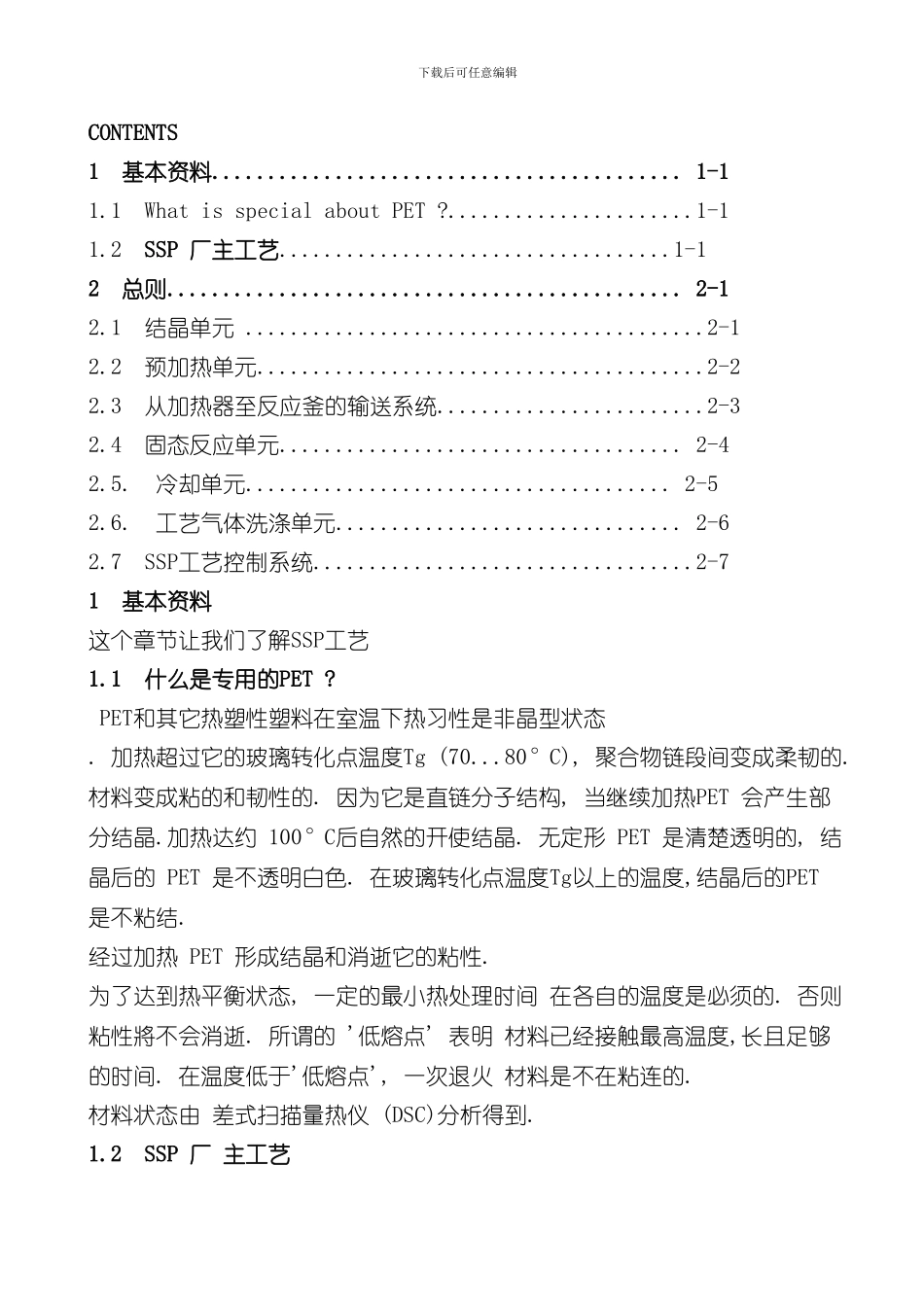

下载后可任意编辑CONTENTS 1 基本资料.......................................... 1-1 1.1 What is special about PET ?......................1-1 1.2 SSP 厂主工艺...................................1-1 2 总则.............................................. 2-1 2.1 结晶单元 .........................................2-1 2.2 预加热单元........................................2-2 2.3 从加热器至反应釜的输送系统........................2-3 2.4 固态反应单元.................................... 2-4 2.5. 冷却单元...................................... 2-5 2.6. 工艺气体洗涤单元............................... 2-6 2.7 SSP工艺控制系统..................................2-71 基本资料这个章节让我们了解SSP工艺 1.1 什么是专用的PET ? PET和其它热塑性塑料在室温下热习性是非晶型状态. 加热超过它的玻璃转化点温度Tg (70...80°C), 聚合物链段间变成柔韧的.材料变成粘的和韧性的. 因为它是直链分子结构, 当继续加热PET 会产生部分结晶.加热达约 100°C后自然的开使结晶. 无定形 PET 是清楚透明的, 结晶后的 PET 是不透明白色. 在玻璃转化点温度Tg以上的温度,结晶后的PET 是不粘结. 经过加热 PET 形成结晶和消逝它的粘性. 为了达到热平衡状态, 一定的最小热处理时间 在各自的温度是必须的. 否则粘性將不会消逝. 所谓的 '低熔点' 表明 材料已经接触最高温度,长且足够的时间. 在温度低于'低熔点', 一次退火 材料是不在粘连的. 材料状态由 差式扫描量热仪 (DSC)分析得到. 1.2 SSP 厂 主工艺 下载后可任意编辑 以下是布勒公司PET固态聚合厂的各段工序的工艺反应 :固态聚合是增加产品特性粘度( I.V) 冷却 : 产品储存必须降温至60℃以下工艺气体清洗 此段是工艺气体再生之处. 粉尘经过滤器移除, 有机物移除是喷洗与吸附方式移除 。切片输送 : PET切片采纳空气输送系统输送工艺说明1． 工艺说明: 瓶级树脂的SSP 工艺1．1 固相增粘工艺( SSP) 固相缩聚工艺用于将未结晶PET 切片提高到符合有关部门的规定、 包装工业要求的优质瓶级树脂。瓶级聚合物最重要的质量指标是: — 分子量: 经过SSP 工艺提高到需要的水平— 乙醛含量: 经过SSP 工艺降到1ppm以下— L*、 a*、 b*颜色: 受聚合物配方、 CP( 液相聚合) 和SSP ...
