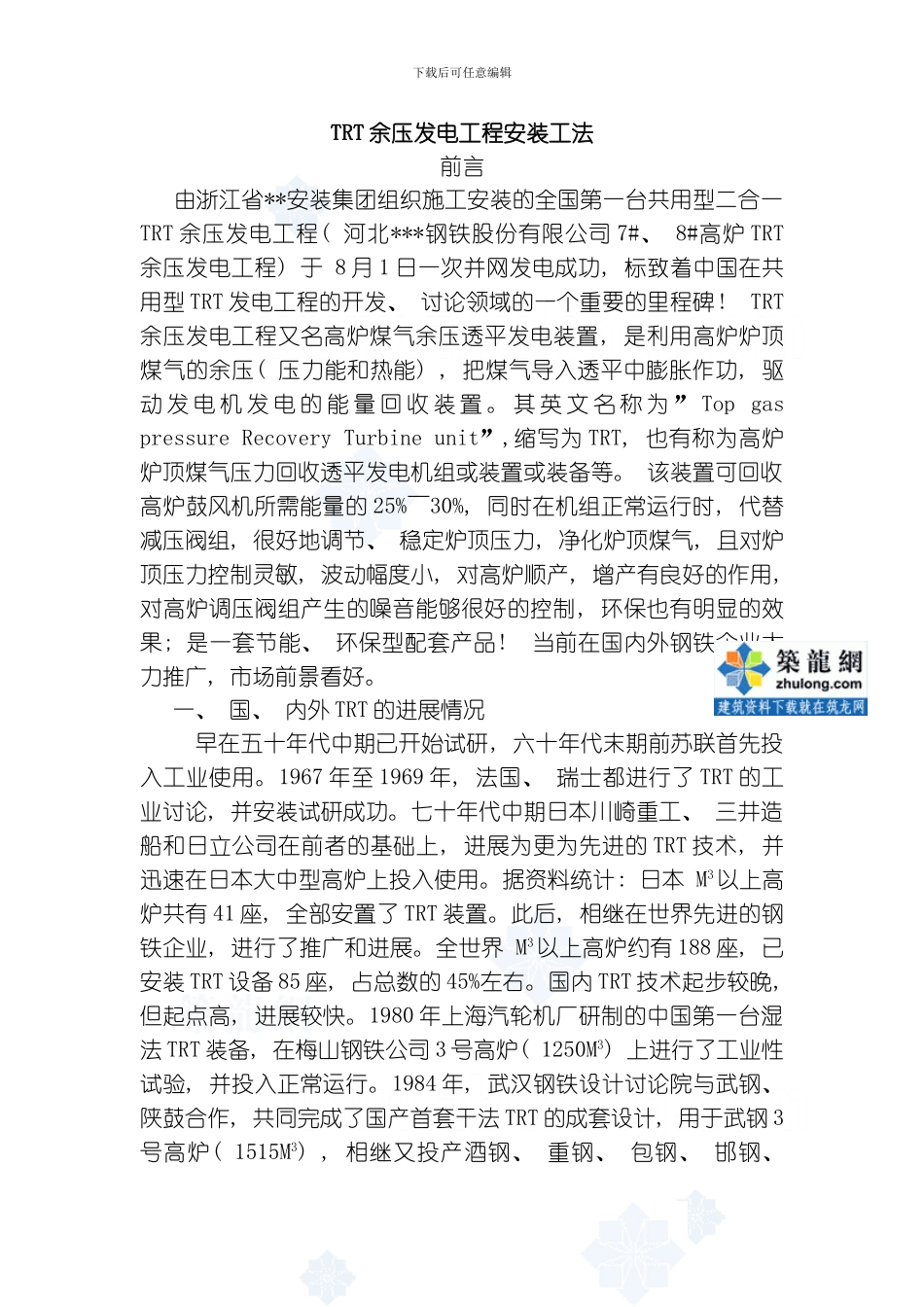

下载后可任意编辑TRT 余压发电工程安装工法前言由浙江省**安装集团组织施工安装的全国第一台共用型二合一TRT 余压发电工程( 河北***钢铁股份有限公司 7#、 8#高炉 TRT余压发电工程) 于 8 月 1 日一次并网发电成功, 标致着中国在共用型 TRT 发电工程的开发、 讨论领域的一个重要的里程碑! TRT余压发电工程又名高炉煤气余压透平发电装置, 是利用高炉炉顶煤气的余压( 压力能和热能) , 把煤气导入透平中膨胀作功, 驱动 发 电 机 发 电 的 能 量 回 收 装 置 。 其 英 文 名 称 为 ” Top gas pressure Recovery Turbine unit”,缩写为 TRT, 也有称为高炉炉顶煤气压力回收透平发电机组或装置或装备等。 该装置可回收高炉鼓风机所需能量的 25%～30%, 同时在机组正常运行时, 代替减压阀组, 很好地调节、 稳定炉顶压力, 净化炉顶煤气, 且对炉顶压力控制灵敏, 波动幅度小, 对高炉顺产, 增产有良好的作用, 对高炉调压阀组产生的噪音能够很好的控制, 环保也有明显的效果; 是一套节能、 环保型配套产品! 当前在国内外钢铁企业大力推广, 市场前景看好。一、 国、 内外 TRT 的进展情况 早在五十年代中期已开始试研, 六十年代末期前苏联首先投入工业使用。1967 年至 1969 年, 法国、 瑞士都进行了 TRT 的工业讨论, 并安装试研成功。七十年代中期日本川崎重工、 三井造船和日立公司在前者的基础上, 进展为更为先进的 TRT 技术, 并迅速在日本大中型高炉上投入使用。据资料统计: 日本 M3以上高炉共有 41 座, 全部安置了 TRT 装置。此后, 相继在世界先进的钢铁企业, 进行了推广和进展。全世界 M3以上高炉约有 188 座, 已安装 TRT 设备 85 座, 占总数的 45%左右。国内 TRT 技术起步较晚, 但起点高, 进展较快。1980 年上海汽轮机厂研制的中国第一台湿法 TRT 装备, 在梅山钢铁公司 3 号高炉( 1250M3) 上进行了工业性试验, 并投入正常运行。1984 年, 武汉钢铁设计讨论院与武钢、 陕鼓合作, 共同完成了国产首套干法 TRT 的成套设计, 用于武钢 3号高炉( 1515M3) , 相继又投产酒钢、 重钢、 包钢、 邯钢、 下载后可任意编辑马钢、 鞍钢、 首钢、 唐钢、 杭钢等厂。至今国内已有多家制造厂能生产 TRT 装置产品, 积累了丰富的设计、 制造、 施工、 使用等成套经验。据资料统计: 全国大于 1000M3以上高炉有 48 座, 安装 ...
