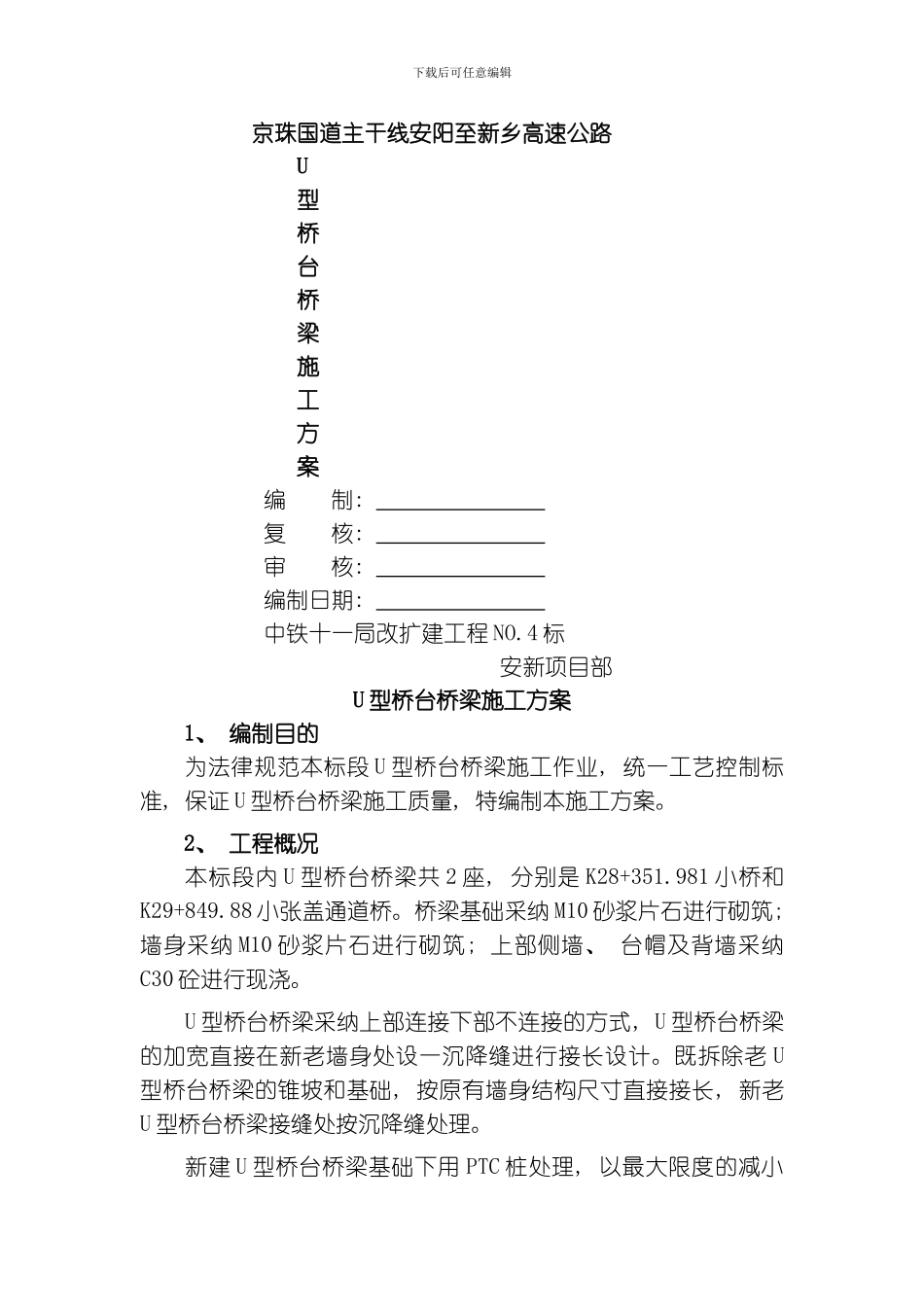

下载后可任意编辑京珠国道主干线安阳至新乡高速公路U型桥台桥梁施工方案编 制: 复 核: 审 核: 编制日期: 中铁十一局改扩建工程 NO.4 标安新项目部U 型桥台桥梁施工方案1、 编制目的为法律规范本标段 U 型桥台桥梁施工作业, 统一工艺控制标准, 保证 U 型桥台桥梁施工质量, 特编制本施工方案。2、 工程概况本标段内 U 型桥台桥梁共 2 座, 分别是 K28+351.981 小桥和K29+849.88 小张盖通道桥。桥梁基础采纳 M10 砂浆片石进行砌筑; 墙身采纳 M10 砂浆片石进行砌筑; 上部侧墙、 台帽及背墙采纳C30 砼进行现浇。U 型桥台桥梁采纳上部连接下部不连接的方式, U 型桥台桥梁的加宽直接在新老墙身处设一沉降缝进行接长设计。既拆除老 U型桥台桥梁的锥坡和基础, 按原有墙身结构尺寸直接接长, 新老U 型桥台桥梁接缝处按沉降缝处理。新建 U 型桥台桥梁基础下用 PTC 桩处理, 以最大限度的减小下载后可任意编辑新老 U 型桥台桥梁之间的差异沉降量。加宽时桥面铺装与原有 U型桥台桥梁进行横向连接, 桥面铺装层内布置加强钢筋网, 各深化新老通道 150 厘米; 新老搭板保持长度一致, 但不相连, 中间保留 1 厘米的镶嵌木板, 并用沥青灌缝。3、 施工准备3.1、 U 型桥台桥梁测量放样工作已完成, 并经测量监理工程师检查合格。3.2、 U 型桥台桥梁施工所用的场地已平整。3.3、 施工需要的机械(发电机、 搅拌机、 电焊机、 弯曲机、 切割机、 挖掘机等)已进场。3.4、 施工用模板, 支撑钢管、 木材等已准备齐全, 模板已经验收并合格。砂、 砾石、 水泥、 钢材等已进场, 并经检验合格。3.5、 施工用水水质良好, 能够用于混凝土拌合、 养护等。3.6、 施工人员已全部到场安排就绪。4、 施工工艺4.1、 工艺流程图详见”U 型桥台桥梁施工工艺流程图”4.2、 施工流程4.2.1、 施工测量由测量班根据设计图纸和现场实测所推算的坐标, 对 U 型桥台桥梁的轴线、 基础边线、 台身轴线、 台帽轴线等的施工放样 基础、 台身、 台帽、 预应力空心板的主要标高测量。在施工中, 要对模板进行检查, 确保模板尺寸、 位置准确。4.2.2、 老桥锥坡及基础拆除锥坡及基础拆除前, 先协调有关单位将老桥下部部分障碍物迁移, 然后拆除老桥锥坡及锥坡基础等建筑。拆除完毕后要及时对路基边坡临空面进行砖砌防护, 砖砌防护的长度确保不得占用随后基础施工空间, 并将施工现场开挖后垃圾及时清理...
