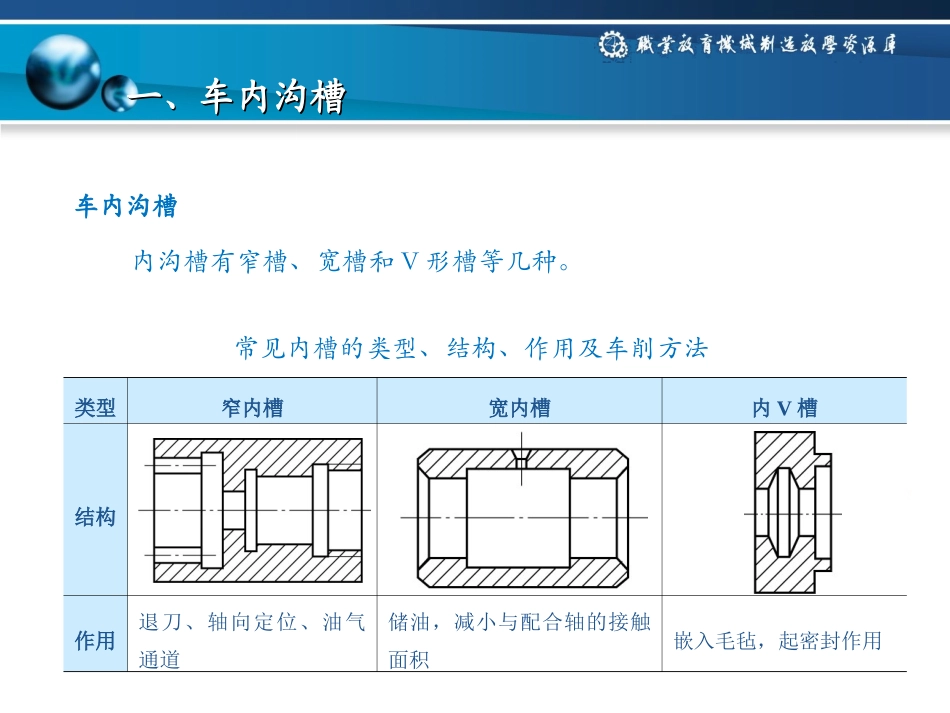

内沟槽车削内沟槽车削ProducedbyМissХiè目录目录车内沟槽1内槽车刀2控制内槽的尺寸3内槽的测量4车内槽时的注意事项5ProducedbyМissХiè一、车内沟槽一、车内沟槽车内沟槽内沟槽有窄槽、宽槽和V形槽等几种。类型窄内槽宽内槽内V槽结构作用退刀、轴向定位、油气通道储油，减小与配合轴的接触面积嵌入毛毡，起密封作用常见内槽的类型、结构、作用及车削方法ProducedbyМissХiè一、车内沟槽一、车内沟槽类型窄内槽宽内槽内V槽车削图车削方法可用主切削刃宽度等于槽宽的内槽车刀采用直进法一次车出可采用直进法分几次车出。粗车时，槽壁和槽底应留精车余量，然后根据槽宽、槽深要求进行精车一般先用内孔车槽刀车出直槽，然后用内成形刀车削成形ProducedbyМissХiè二、内槽车刀二、内槽车刀内槽车刀内槽车刀与切断刀的几何形状相似，但装夹方向相反，且在内孔中车槽。整体式机械夹固式内槽车刀要求内槽车刀的刀体与刀柄轴线垂直。装夹内槽车刀时，应使主切削刃与内孔中心等高或略高，两侧副偏角必须对称。ProducedbyМissХiè三、控制内槽尺寸三、控制内槽尺寸控制内槽的尺寸控制内槽深度控制内槽的轴向尺寸ProducedbyМissХiè四、内槽的测量四、内槽的测量内槽深度的测量弹簧内卡钳测量内槽的测量ProducedbyМissХiè四、内槽的测量四、内槽的测量ProducedbyМissХiè四、内槽的测量四、内槽的测量轴向尺寸的测量钩形游标深度尺测量ProducedbyМissХiè四、内槽的测量四、内槽的测量•内槽宽度的测量样板测量游标卡尺测量ProducedbyМissХiè五、车内槽时的主要事项五、车内槽时的主要事项车内槽时的注意事项要考虑外圆和端面的精车余量对R4mm圆弧轴肩槽槽深的影响。参照车孔、车槽时的注意事项。中滑板刻度已到槽深尺寸时不要马上退出内槽车刀，应稍作停留，可使槽底经主切削刃修整后减小表面粗糙度值。车内槽和在外圆上车槽的横向进给方向相反，需小心并准确判断。使内槽车刀主切削刃退离孔壁0.3～0.5mm，在中滑板刻度盘上做出退刀极限位置标记。横向退刀时，要确认内槽车刀已到达设定退刀位置后，才能纵向退出车刀。否则，横向退刀不足，会碰坏已车好的槽；横向退刀过多，使刀杆可能与孔壁相碰。
