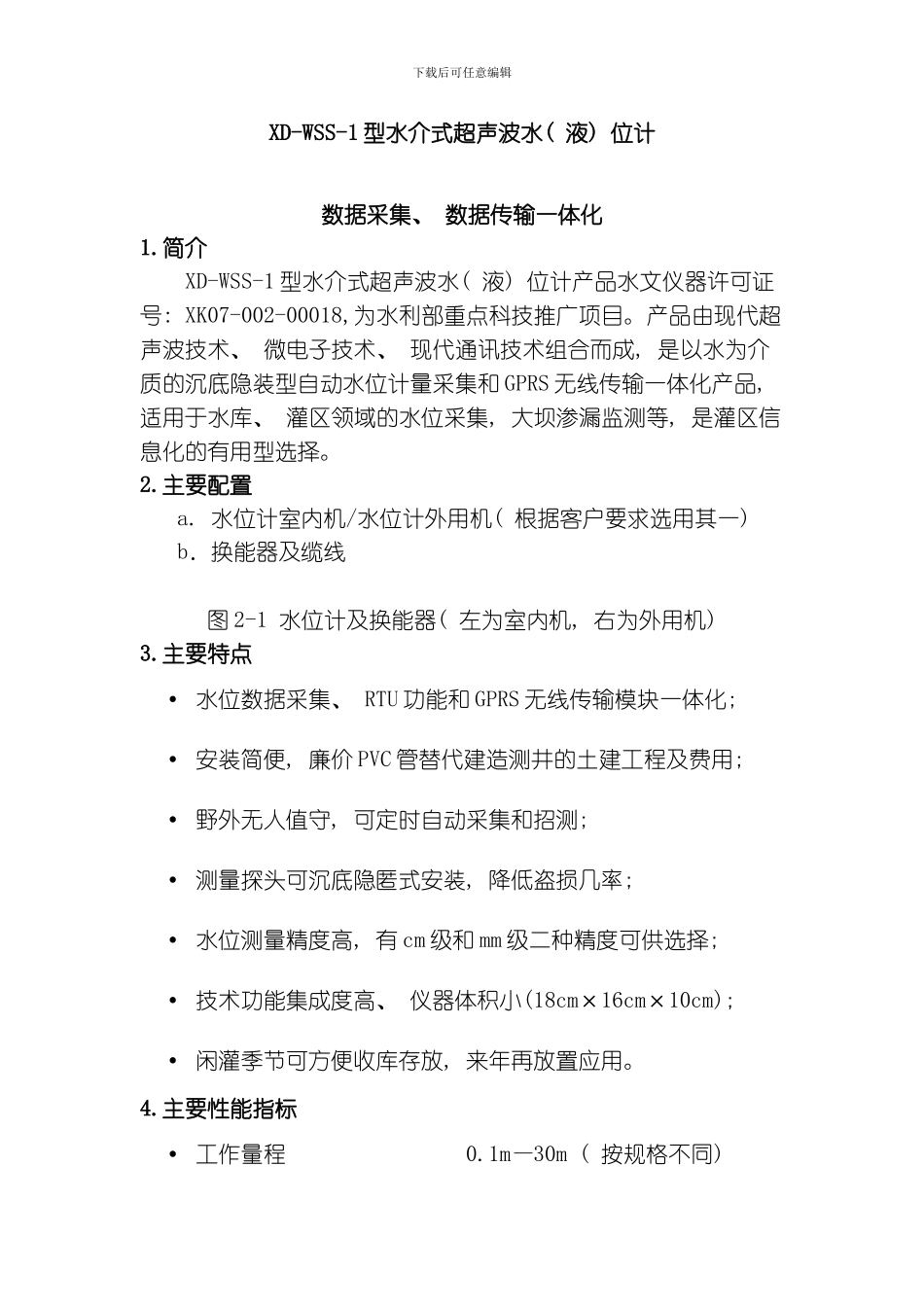

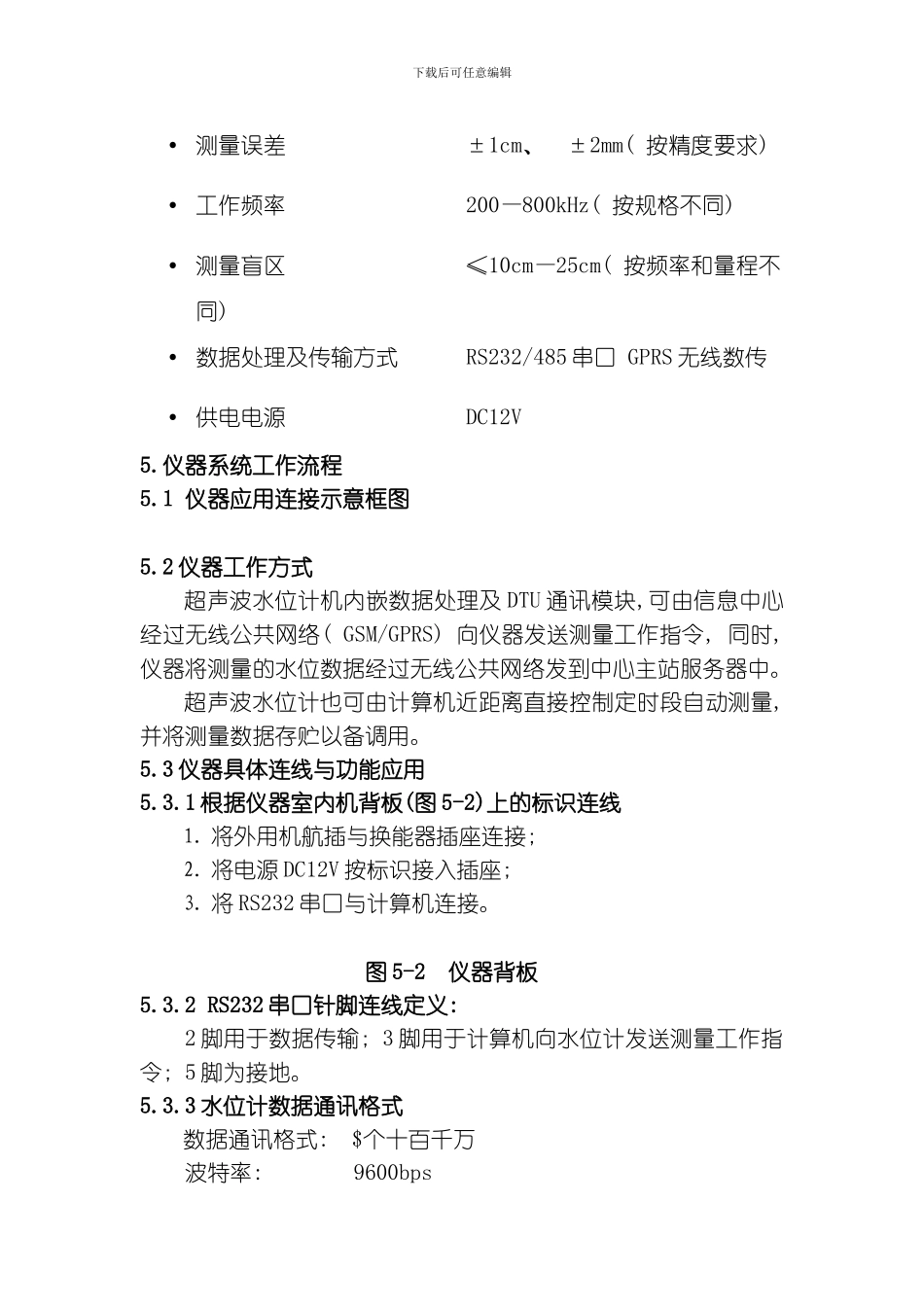

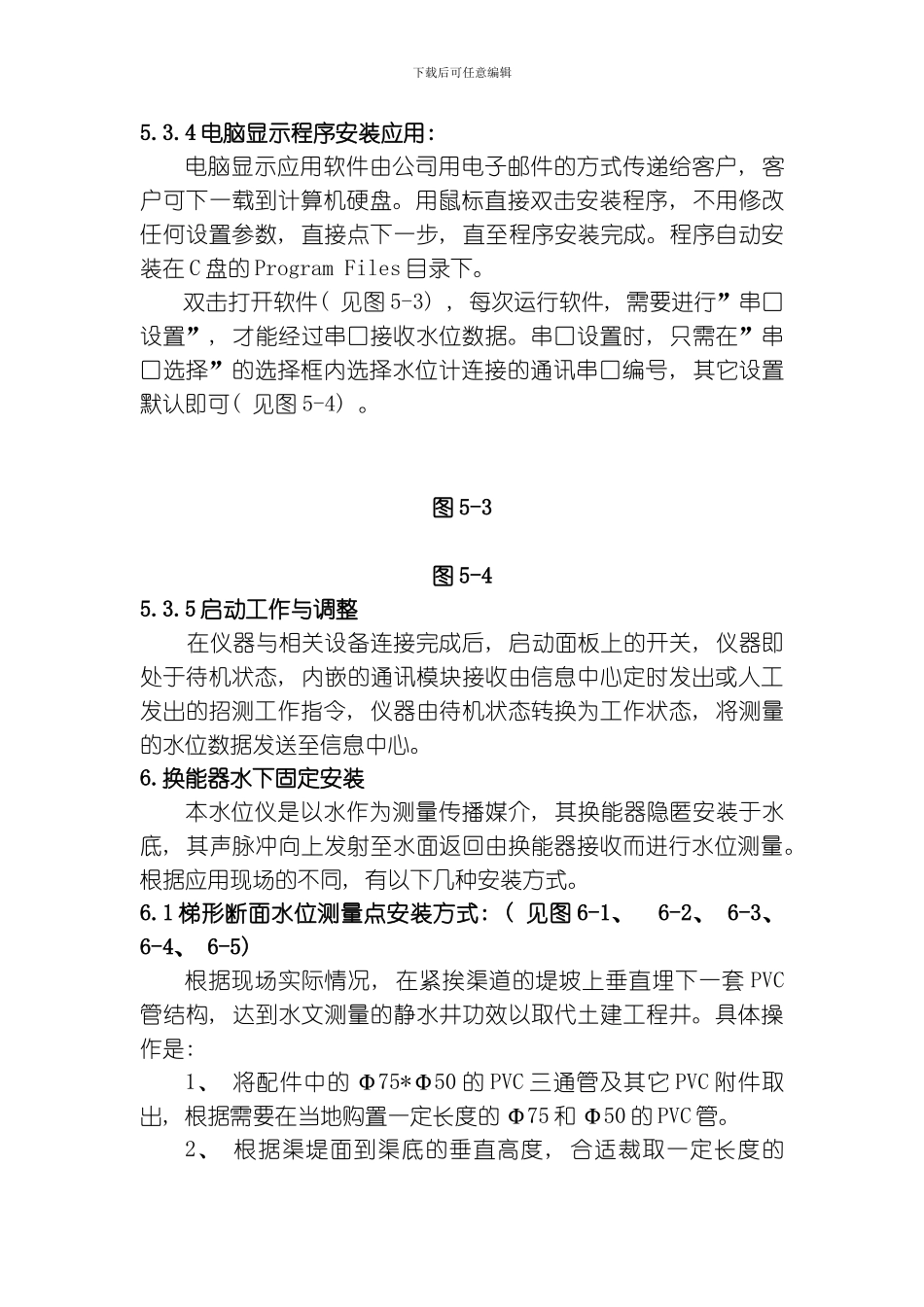

下载后可任意编辑XD-WSS-1 型水介式超声波水( 液) 位计数据采集、 数据传输一体化1.简介XD-WSS-1 型水介式超声波水( 液) 位计产品水文仪器许可证号: XK07-002-00018,为水利部重点科技推广项目。产品由现代超声波技术、 微电子技术、 现代通讯技术组合而成, 是以水为介质的沉底隐装型自动水位计量采集和 GPRS 无线传输一体化产品, 适用于水库、 灌区领域的水位采集, 大坝渗漏监测等, 是灌区信息化的有用型选择。2.主要配置a. 水位计室内机/水位计外用机( 根据客户要求选用其一) b．换能器及缆线 图 2-1 水位计及换能器( 左为室内机, 右为外用机) 3.主要特点• 水位数据采集、 RTU 功能和 GPRS 无线传输模块一体化; • 安装简便, 廉价 PVC 管替代建造测井的土建工程及费用;• 野外无人值守, 可定时自动采集和招测; • 测量探头可沉底隐匿式安装, 降低盗损几率; • 水位测量精度高, 有 cm 级和 mm 级二种精度可供选择; • 技术功能集成度高、 仪器体积小(18cm×16cm×10cm); • 闲灌季节可方便收库存放, 来年再放置应用。4.主要性能指标• 工作量程 0.1m—30m ( 按规格不同) 下载后可任意编辑• 测量误差 ±1cm、 ±2mm( 按精度要求) • 工作频率 200—800kHz( 按规格不同) • 测量盲区 ≤10cm—25cm( 按频率和量程不同) • 数据处理及传输方式 RS232/485 串口 GPRS 无线数传• 供电电源 DC12V 5.仪器系统工作流程 5.1 仪器应用连接示意框图5.2 仪器工作方式超声波水位计机内嵌数据处理及 DTU 通讯模块,可由信息中心经过无线公共网络( GSM/GPRS) 向仪器发送测量工作指令, 同时, 仪器将测量的水位数据经过无线公共网络发到中心主站服务器中。超声波水位计也可由计算机近距离直接控制定时段自动测量, 并将测量数据存贮以备调用。5.3 仪器具体连线与功能应用5.3.1 根据仪器室内机背板(图 5-2)上的标识连线1. 将外用机航插与换能器插座连接; 2. 将电源 DC12V 按标识接入插座; 3. 将 RS232 串口与计算机连接。 图 5-2 仪器背板5.3.2 RS232 串口针脚连线定义:2 脚用于数据传输; 3 脚用于计算机向水位计发送测量工作指令; 5 脚为接地。5.3.3 水位计数据通讯格式数据通讯格式: $个十百千万波特率: 9600bps下载后可任意编辑5.3.4 电脑显示程序安装应用: 电脑显示应用软件由公司用电子邮件的方式传递给客户, 客户可下一载到计算机硬盘...
