一榀框架计算土木工程毕业设计手算全过程

一榀框架计算土木工程毕业设计手算全过程_第1页
1/84
一榀框架计算土木工程毕业设计手算全过程_第2页
2/84
一榀框架计算土木工程毕业设计手算全过程_第3页
3/84

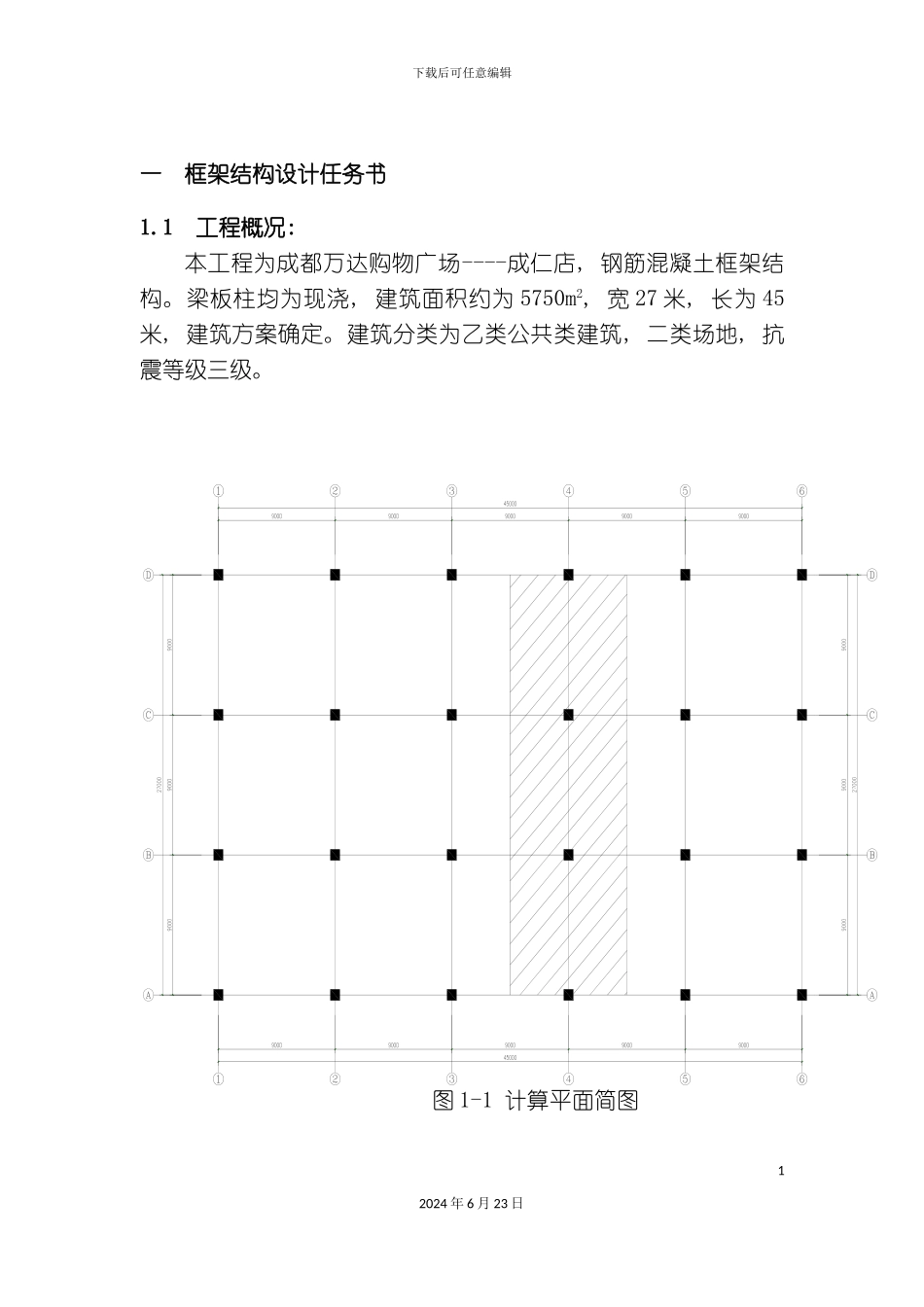

下载后可任意编辑一榀框架计算土木工程毕业设计手算全过程12024 年 6 月 23 日下载后可任意编辑22024 年 6 月 23 日下载后可任意编辑一 框架结构设计任务书1.1 工程概况: 本工程为成都万达购物广场----成仁店, 钢筋混凝土框架结构。梁板柱均为现浇, 建筑面积约为 5750m2, 宽 27 米, 长为 45米, 建筑方案确定。建筑分类为乙类公共类建筑, 二类场地, 抗震等级三级。 图 1-1 计算平面简图12024 年 6 月 23 日下载后可任意编辑1.2 设计资料1) 气象条件: 基本风压 3155KN/m2 2) 抗震设防: 设防烈度 7 度 3) 屋面做法: 20 厚水泥砂浆面层 一层油毡隔离层 40 厚挤塑聚苯板保温层 15 厚高分子防水卷材 20 厚 1:3 水泥砂浆找平1:6 水泥焦渣 1%找坡层, 最薄处 30 厚 120 厚现浇钢筋混凝土板 粉底 4) 楼面做法: 8~13 厚铺地砖面层 100 厚钢筋砼楼板 吊顶 1.3 设计内容 1)确定梁柱截面尺寸及框架计算简图 2)荷载计算3)框架纵横向侧移计算; 4)框架在水平及竖向力作用下的内力分析; 5)内力组合及截面设计; 6)节点验算。22024 年 6 月 23 日下载后可任意编辑二 框架结构布置及结构计算简图确定2.1 梁柱截面的确定经过查阅法律规范, 知抗震等级为 3 级, 允许轴压比为[μ]=0.85由经验知 n=12~14kn/m2 取 n=13kn/m2拟定轴向压力设计值 N=n A=13kn/m•2×81m2×5=5265KN拟定柱的混凝土等级为 C30, fc=14.3N/mm2 柱子尺寸拟定 700mm×700mmμ= ==0.75<[μ]=0.85 满足初步确定截面尺寸如下: 柱: b×h=700mm×700mm 梁 ( BC 跨 、 CE 、 EF 跨 ) =L/12=9000/12=750mm 取 h=800mm, b=400mm纵梁=L/12=9000/15=600mm 取 h=600mm, b=300mm 32024 年 6 月 23 日下载后可任意编辑现浇板厚取 h=120mm2.2 结构计算简图结构计算简图如下: 图 2-1 结构计算简图42024 年 6 月 23 日下载后可任意编辑图 2-2 平面计算简图三 荷载计算: 3.1 恒载标准值计算1) ① 屋面板恒荷载标准值20 厚 1:3 水泥砂浆面层 0.02×20 =0.4 KN/M 2一层油毡隔离层 0.05 KN/M 240 厚挤塑苯板保温层 0.04×0.5 =0.02 KN/M 2 15厚高分子防水卷材 0.04KN/M 220 厚 1:3 水泥砂浆找平 0.02×20 =0.4 KN/M 21:6 水 泥 渣 1% 找 坡 层 最 薄 处 30 厚 ( 0.03+0.045) /2×14=0.525 KN/M 252024 年 6 月 23 日下载后...
