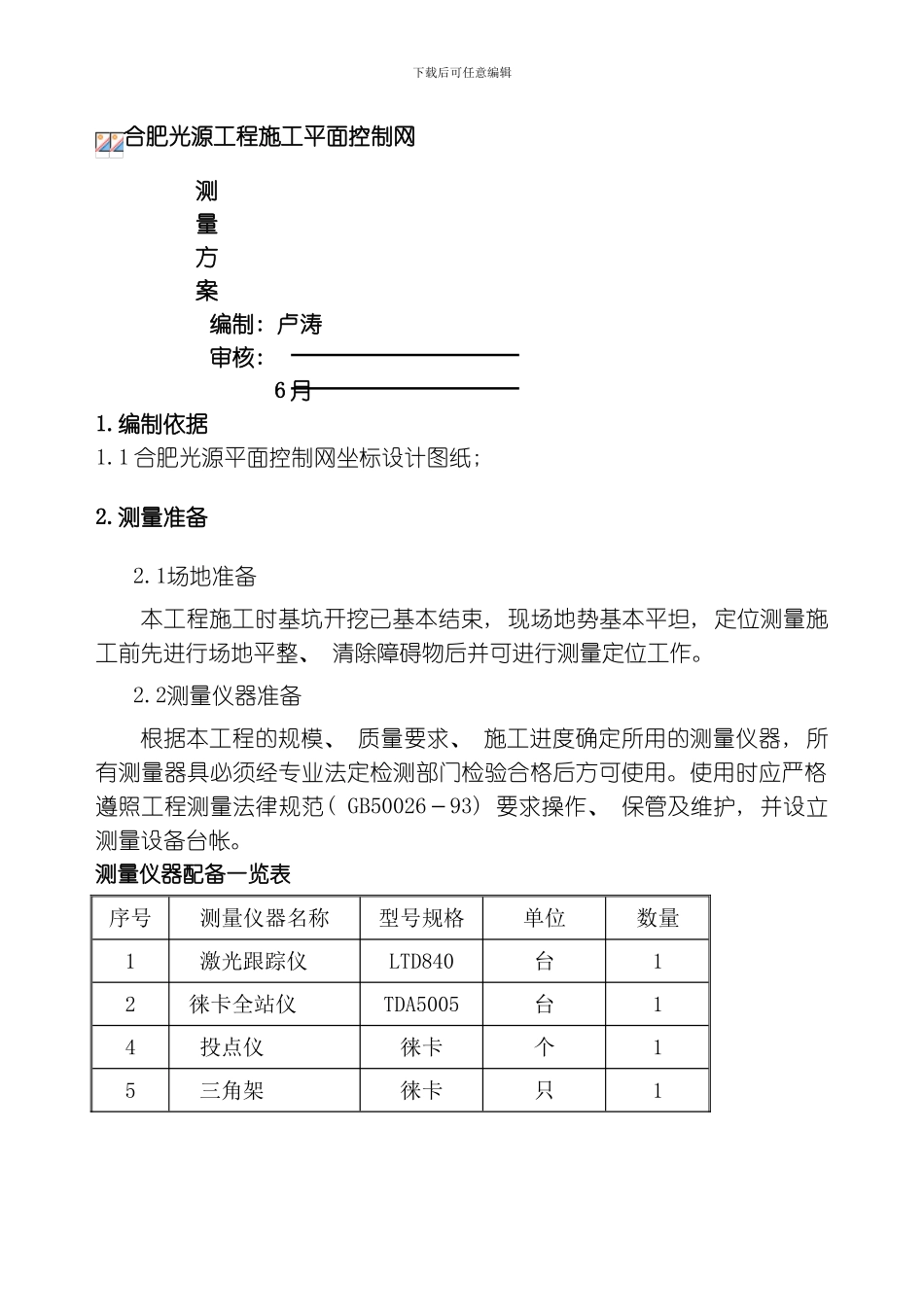

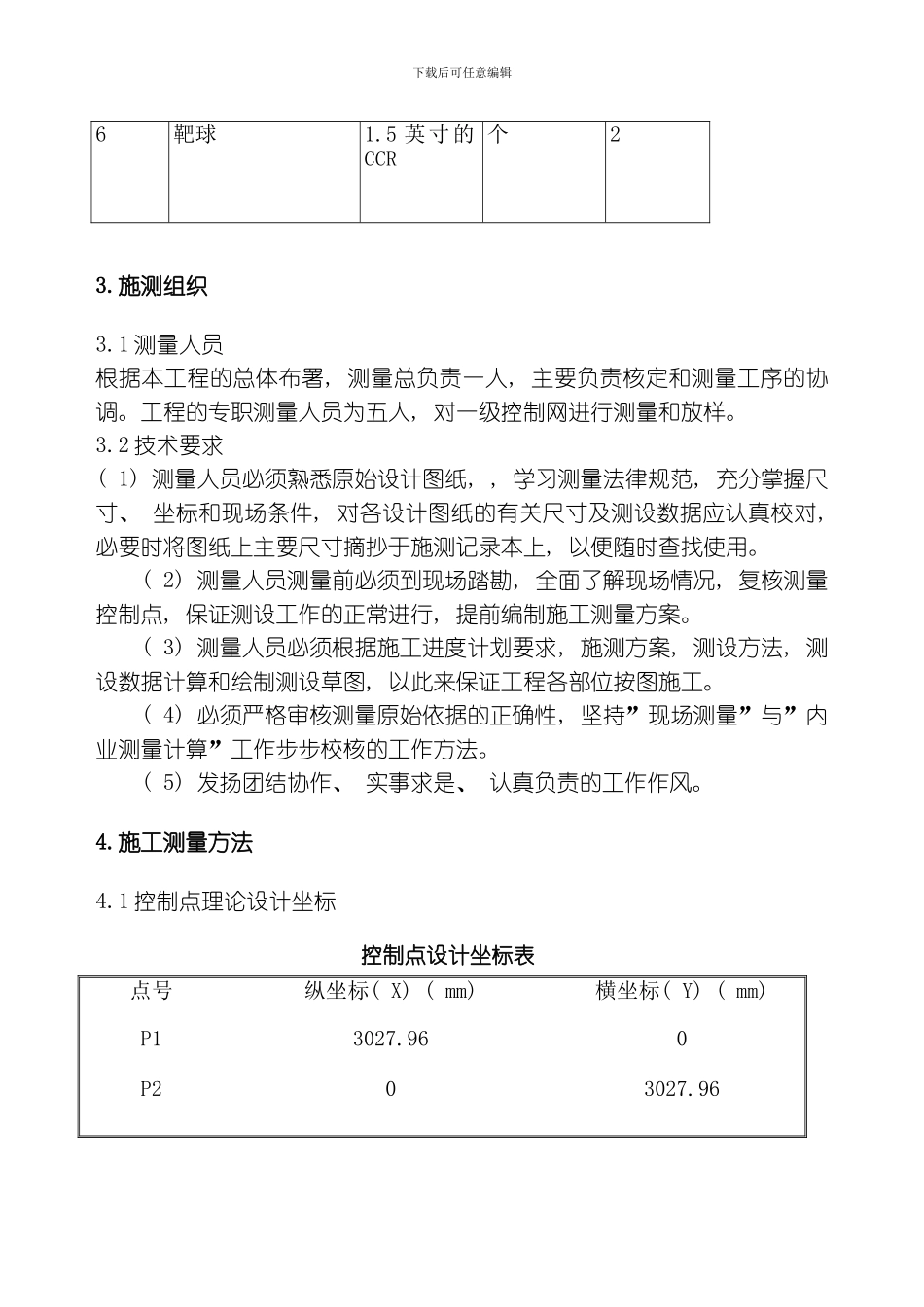

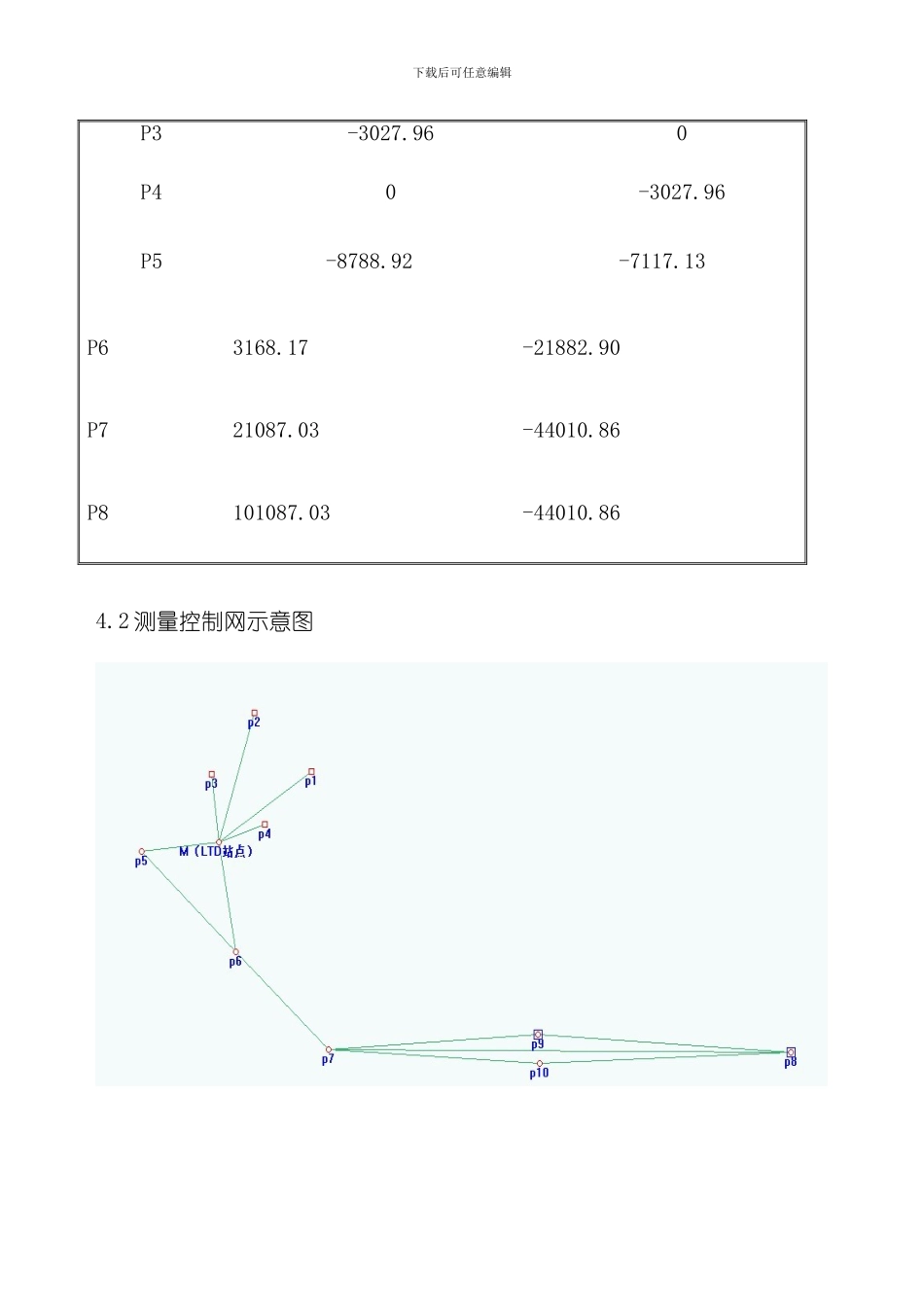

下载后可任意编辑合肥光源工程施工平面控制网测量方案编制: 卢涛审核: 6 月1.编制依据1.1 合肥光源平面控制网坐标设计图纸; 2.测量准备2.1场地准备本工程施工时基坑开挖已基本结束, 现场地势基本平坦, 定位测量施工前先进行场地平整、 清除障碍物后并可进行测量定位工作。2.2测量仪器准备根据本工程的规模、 质量要求、 施工进度确定所用的测量仪器, 所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量法律规范( GB50026－93) 要求操作、 保管及维护, 并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称型号规格单位数量1激光跟踪仪LTD840台12徕卡全站仪TDA5005台14投点仪徕卡个15三角架徕卡只1下载后可任意编辑6靶球1.5 英寸的CCR个23.施测组织3.1 测量人员根据本工程的总体布署, 测量总负责一人, 主要负责核定和测量工序的协调。工程的专职测量人员为五人, 对一级控制网进行测量和放样。3.2 技术要求( 1) 测量人员必须熟悉原始设计图纸, , 学习测量法律规范, 充分掌握尺寸、 坐标和现场条件, 对各设计图纸的有关尺寸及测设数据应认真校对, 必要时将图纸上主要尺寸摘抄于施测记录本上, 以便随时查找使用。( 2) 测量人员测量前必须到现场踏勘, 全面了解现场情况, 复核测量控制点, 保证测设工作的正常进行, 提前编制施工测量方案。( 3) 测量人员必须根据施工进度计划要求, 施测方案, 测设方法, 测设数据计算和绘制测设草图, 以此来保证工程各部位按图施工。( 4) 必须严格审核测量原始依据的正确性, 坚持”现场测量”与”内业测量计算”工作步步校核的工作方法。( 5) 发扬团结协作、 实事求是、 认真负责的工作作风。4.施工测量方法4.1 控制点理论设计坐标控制点设计坐标表点号纵坐标( X) ( mm) 横坐标( Y) ( mm) P13027.960P203027.96下载后可任意编辑P3-3027.960P40-3027.96P5-8788.92-7117.13P63168.17-21882.90P721087.03-44010.86P8101087.03-44010.864.2 测量控制网示意图下载后可任意编辑4.3 测量方法（1）将激光跟踪仪放置 p3、 p4、 p5 和 p6 四点的中间同时能够看到 p1和 p2 个点, 用激光跟踪仪分别测量 p1、 p2、 p3、 p4, 从而得到四个点的实际平面坐标。（2）在 Metrolog 软件输入 p1、 p2、 p3 和 p4 的理论坐标, 将 p1、 p2、 p3 和 p4 的理论坐标和实际坐标进行坐标拟合, 得到理论坐标和实际坐标...
