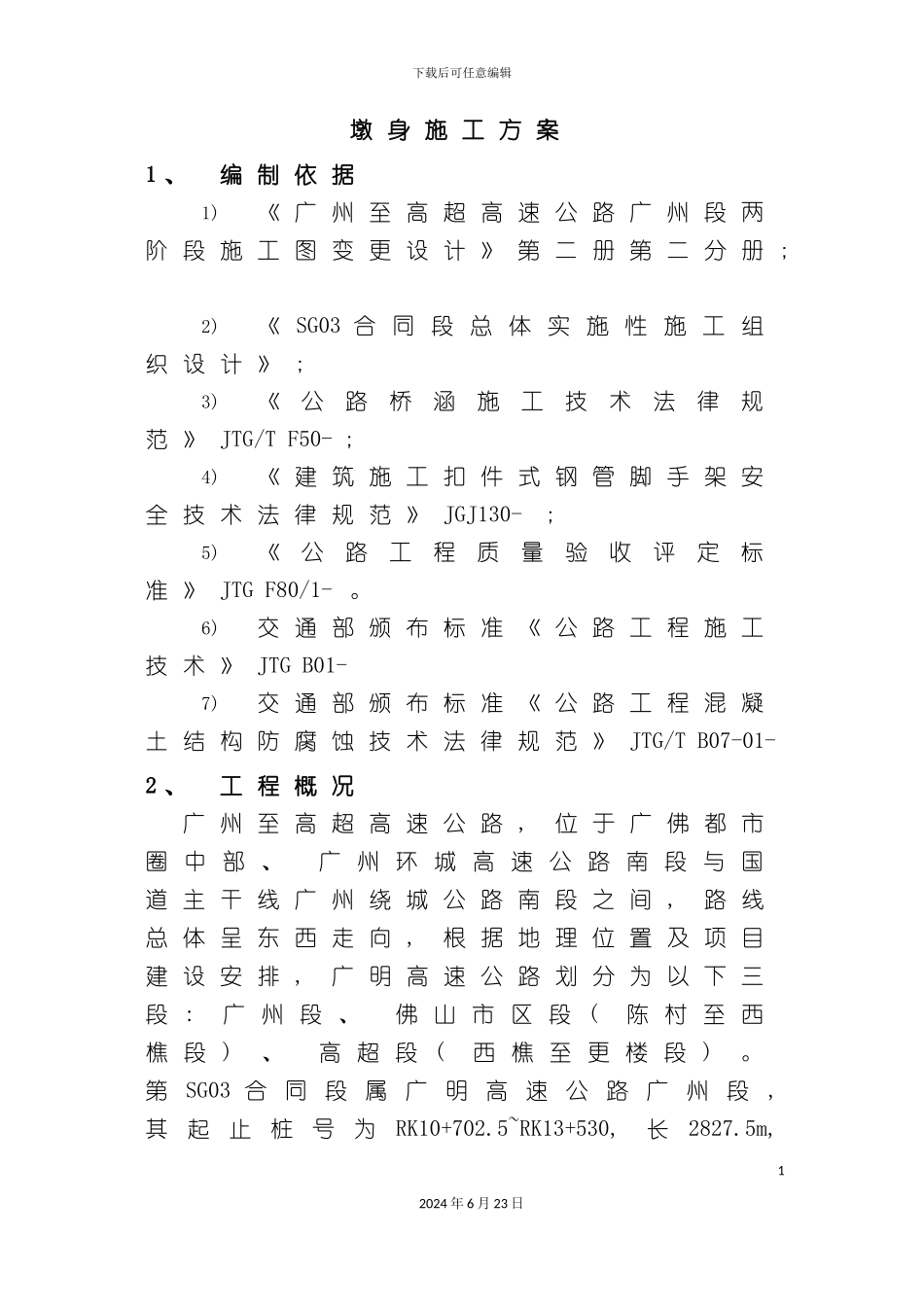

下载后可任意编辑七星岗高架桥墩身施工方案副本12024 年 6 月 23 日下载后可任意编辑墩 身 施 工 方 案1 、 编 制 依 据1)《 广 州 至 高 超 高 速 公 路 广 州 段 两阶 段 施 工 图 变 更 设 计 》 第 二 册 第 二 分 册 ; 2)《 SG03 合 同 段 总 体 实 施 性 施 工 组织 设 计 》 ; 3)《公路桥涵施工技术法律规范 》 JTG/T F50- ; 4)《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安全 技 术 法 律 规 范 》 JGJ130- ; 5)《公路工程质量验收评定标准 》 JTG F80/1- 。6)交 通 部 颁 布 标 准 《 公 路 工 程 施 工技 术 》 JTG B01- 7)交 通 部 颁 布 标 准 《 公 路 工 程 混 凝土 结 构 防 腐 蚀 技 术 法 律 规 范 》 JTG/T B07-01- 2 、 工 程 概 况广 州 至 高 超 高 速 公 路 , 位 于 广 佛 都 市圈 中 部 、 广 州 环 城 高 速 公 路 南 段 与 国道 主 干 线 广 州 绕 城 公 路 南 段 之 间 , 路 线总 体 呈 东 西 走 向 , 根 据 地 理 位 置 及 项 目建 设 安 排 , 广 明 高 速 公 路 划 分 为 以 下 三段 : 广 州 段 、 佛 山 市 区 段 ( 陈 村 至 西樵 段 ) 、 高 超 段 ( 西 樵 至 更 楼 段 ) 。第 SG03 合 同 段 属 广 明 高 速 公 路 广 州 段, 其起止桩号为RK10+702.5~RK13+530, 长2827.5m, 12024 年 6 月 23 日下载后可任意编辑沿 途 经 广 州 市 番 禺 区 南 村 镇 , 路 线 呈 东北 ~ 西 南 ~ 西 北 走 向 。本 标 段 高 架 桥 共 有 墩 柱 64 个 , 为 截面 为 矩 形 墩 , 四 角 设 置 R=10cm 抹 圆 , 有 二种 尺 寸 形 式 , 第 一 种 为 1.5 ×1.2m柱 间 净空 3.5m, 总 共 有 20 个 桥 墩 , 桥 墩 跨 径 编 号为 7# 、 8# 、 9# 、 10# 、 11# 墩 。 另 一 种尺 寸 为 1.4×1.1m, 柱 间 净 距 3.6m, 总 共 有 44个 , 桥 墩 跨 径 编 号 为 1# ～ 6# 、 12# ～ 16#墩 。七星岗高架桥桥墩规格参数统计表部位墩位号跨径 ( m) 墩 身 断面 ( m) 墩 高 (m) 同类型墩柱数量备注左 幅 ( m) 右 ...
