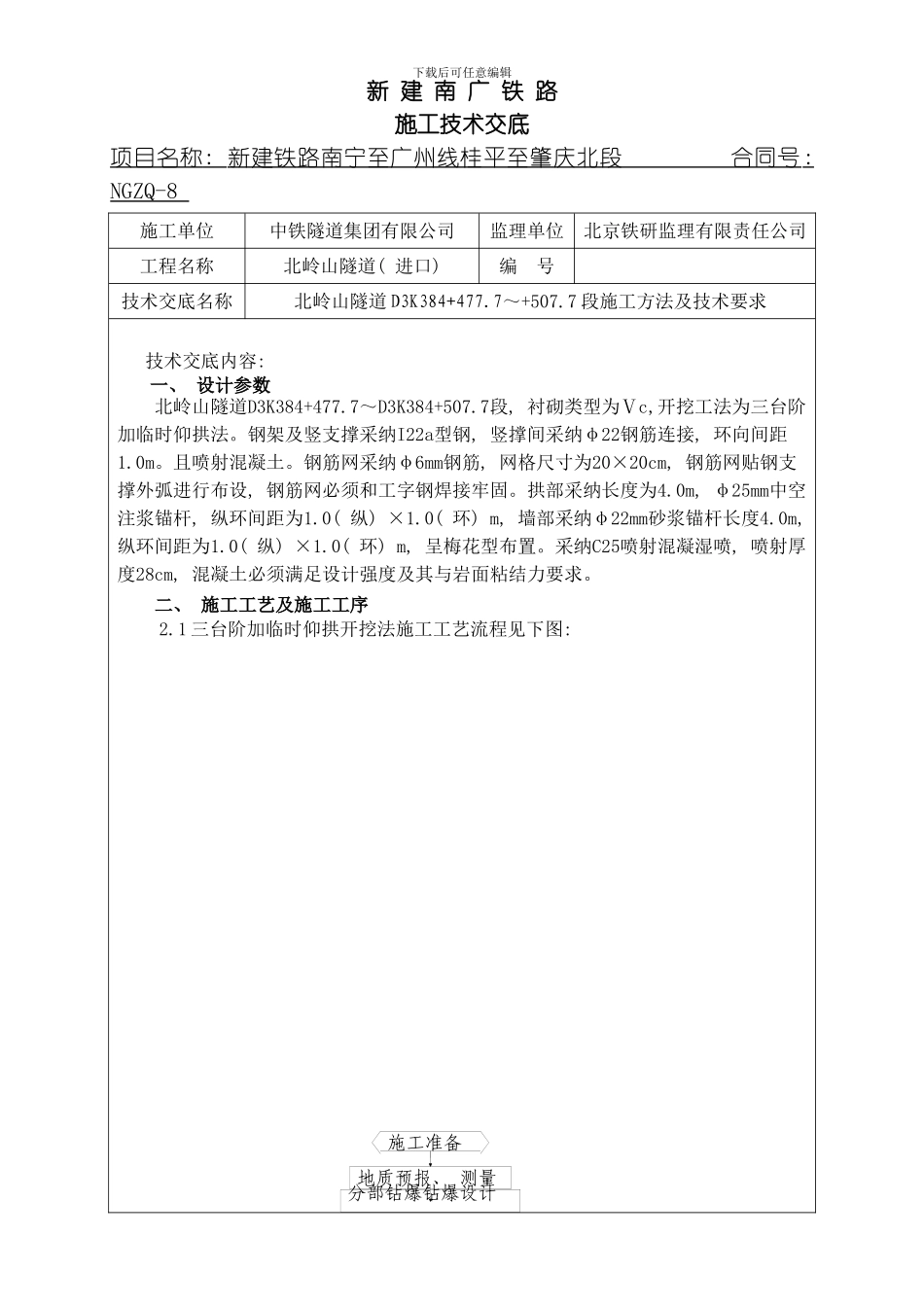

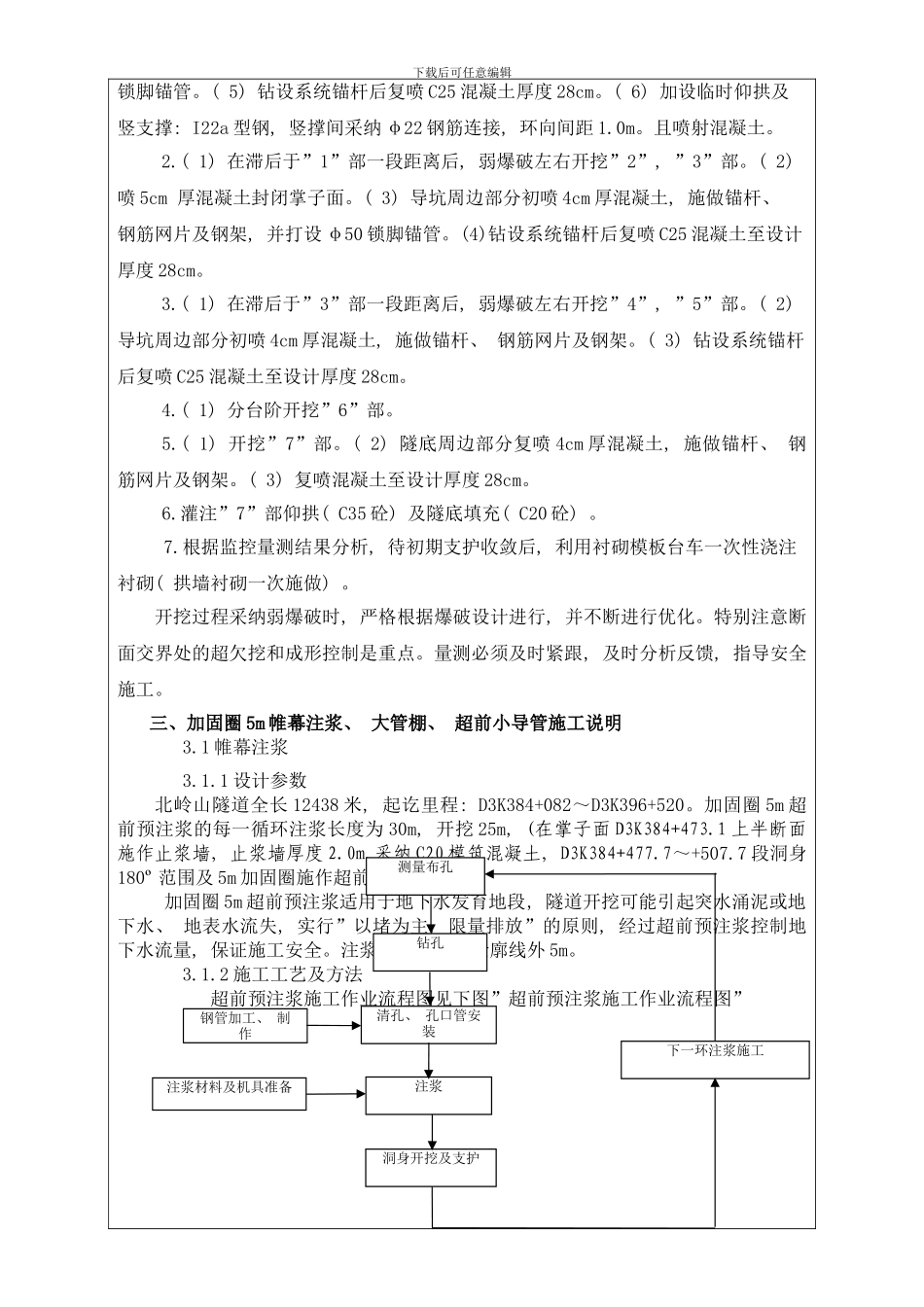

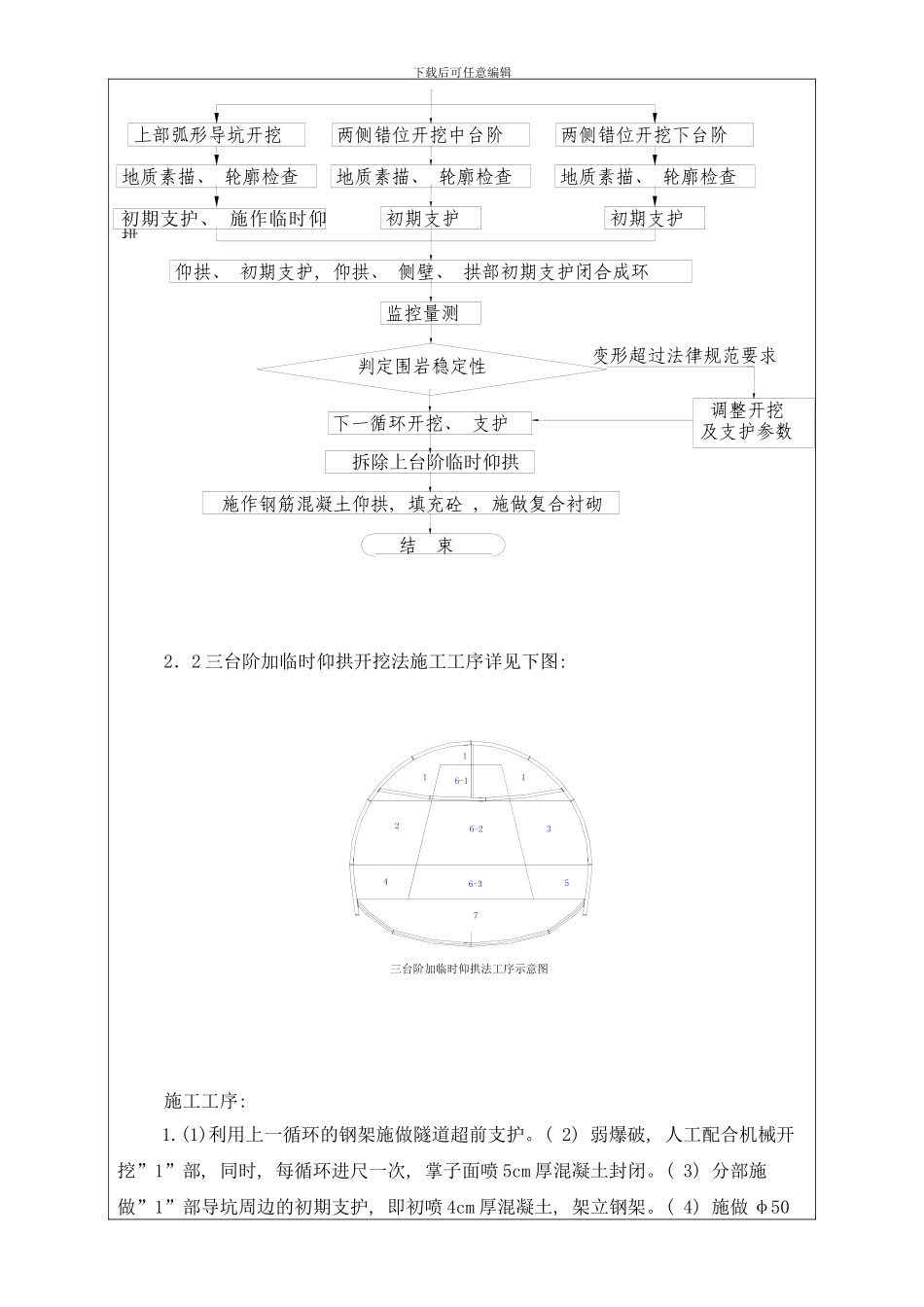

下载后可任意编辑新 建 南 广 铁 路施工技术交底项目名称 : 新建铁路南宁至广州线桂平至肇庆北段 合同号 : NGZQ-8 施工单位中铁隧道集团有限公司监理单位北京铁研监理有限责任公司 工程名称北岭山隧道( 进口) 编 号技术交底名称北岭山隧道 D3K384+477.7～+507.7 段施工方法及技术要求 技术交底内容: 一、 设计参数 北岭山隧道D3K384+477.7～D3K384+507.7段, 衬砌类型为Ⅴc,开挖工法为三台阶加临时仰拱法。钢架及竖支撑采纳I22a型钢, 竖撑间采纳φ22钢筋连接, 环向间距1.0m。且喷射混凝土。钢筋网采纳φ6mm钢筋, 网格尺寸为20×20cm, 钢筋网贴钢支撑外弧进行布设, 钢筋网必须和工字钢焊接牢固。拱部采纳长度为4.0m, φ25mm中空注浆锚杆, 纵环间距为1.0( 纵) ×1.0( 环) m, 墙部采纳φ22mm砂浆锚杆长度4.0m, 纵环间距为1.0( 纵) ×1.0( 环) m, 呈梅花型布置。采纳C25喷射混凝湿喷, 喷射厚度28cm, 混凝土必须满足设计强度及其与岩面粘结力要求。 二、 施工工艺及施工工序2.1 三台阶加临时仰拱开挖法施工工艺流程见下图: 施工准备地质预报、 测量分部钻爆钻爆设计下载后可任意编辑2．2 三台阶加临时仰拱开挖法施工工序详见下图: 施工工序: 1.(1)利用上一循环的钢架施做隧道超前支护。( 2) 弱爆破, 人工配合机械开挖”1”部, 同时, 每循环进尺一次, 掌子面喷 5cm 厚混凝土封闭。( 3) 分部施做”1”部导坑周边的初期支护, 即初喷 4cm 厚混凝土, 架立钢架。( 4) 施做 φ50 调整开挖两侧错位开挖下台阶两侧错位开挖中台阶上部弧形导坑开挖地质素描、 轮廓检查地质素描、 轮廓检查地质素描、 轮廓检查初期支护、 施作临时仰拱初期支护初期支护仰拱、 初期支护, 仰拱、 侧壁、 拱部初期支护闭合成环监控量测判定围岩稳定性下一循环开挖、 支护变形超过法律规范要求及支护参数 拆除上台阶临时仰拱 施作钢筋混凝土仰拱, 填充砼 , 施做复合衬砌 结 束下载后可任意编辑锁脚锚管。( 5) 钻设系统锚杆后复喷 C25 混凝土厚度 28cm。( 6) 加设临时仰拱及竖支撑: I22a 型钢, 竖撑间采纳 φ22 钢筋连接, 环向间距 1.0m。且喷射混凝土。2.( 1) 在滞后于”1”部一段距离后, 弱爆破左右开挖”2”, ”3”部。( 2) 喷 5cm 厚混凝土封闭掌子面。( 3) 导坑周边部分初喷 4cm 厚混凝土, 施做锚杆、 钢筋网片及钢架, 并打设 φ50 锁脚锚管。(4)钻设系统锚杆...
