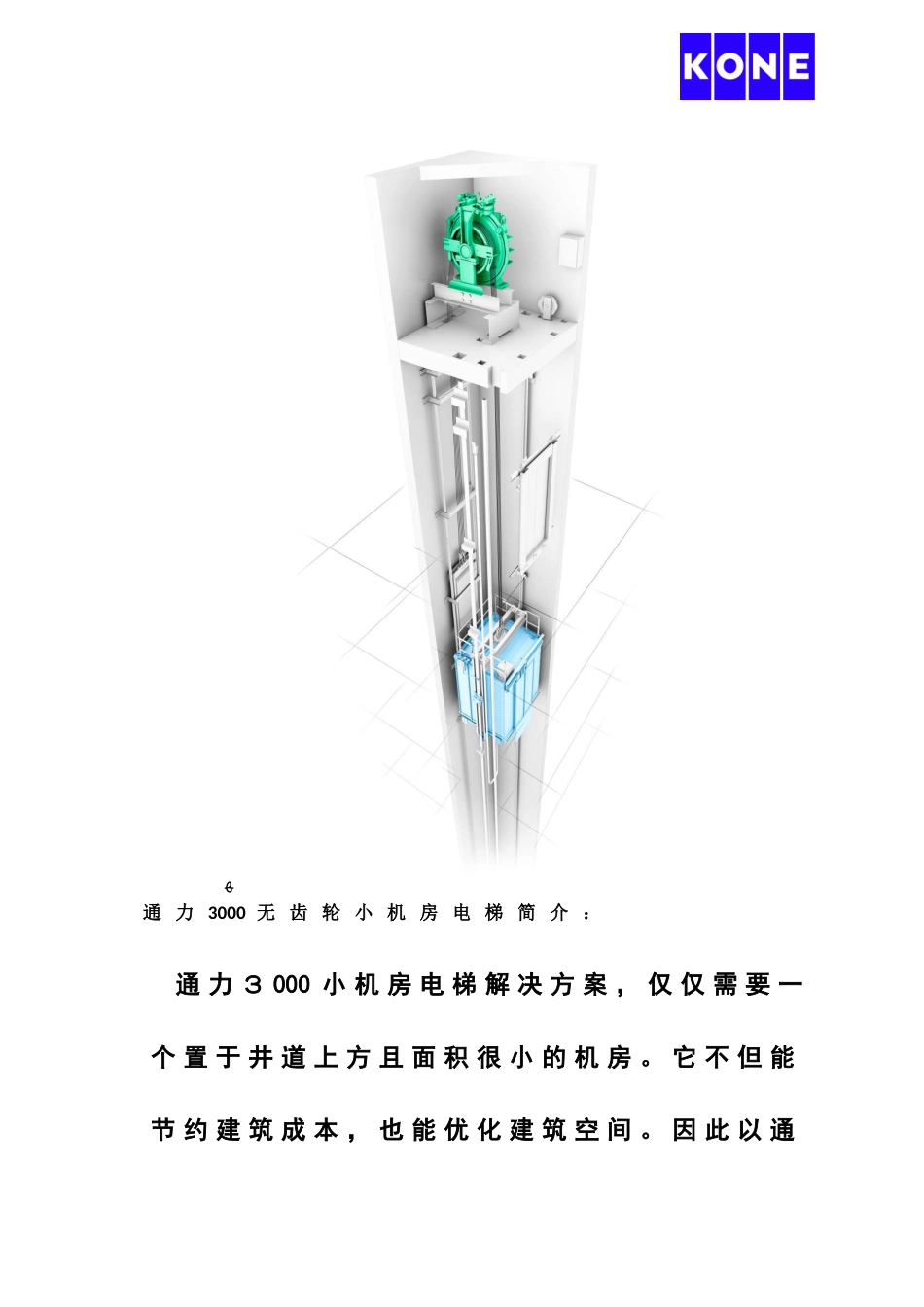

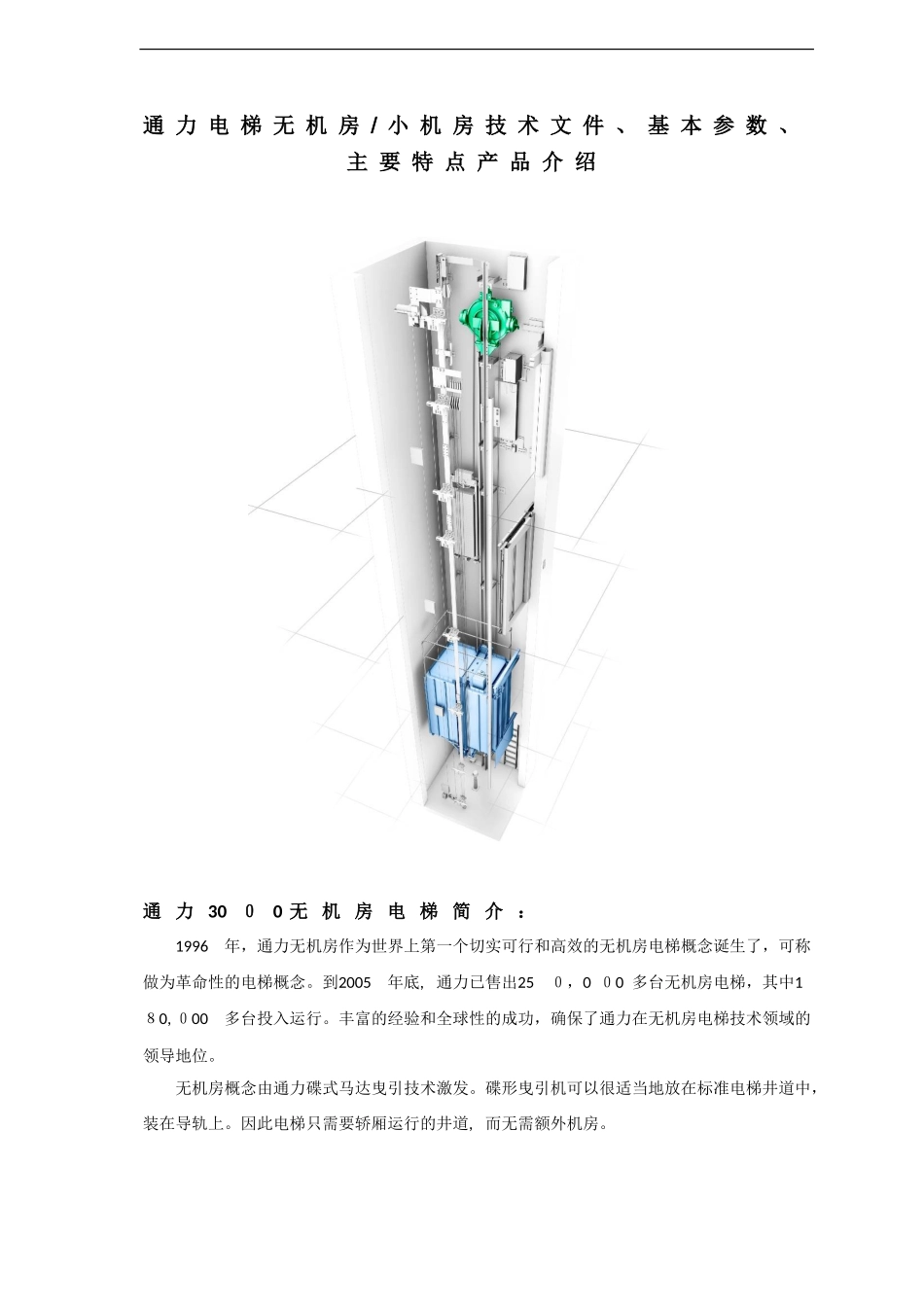

通力电梯无机房/小机房技术文件、基本参数、主要特点产品介绍通力30０0无机房电梯简介：1996年，通力无机房作为世界上第一个切实可行和高效的无机房电梯概念诞生了，可称做为革命性的电梯概念。到2005年底,通力已售出25０，0０0多台无机房电梯，其中1８0,０00多台投入运行。丰富的经验和全球性的成功，确保了通力在无机房电梯技术领域的领导地位。无机房概念由通力碟式马达曳引技术激发。碟形曳引机可以很适当地放在标准电梯井道中，装在导轨上。因此电梯只需要轿厢运行的井道,而无需额外机房。ﻬ通力3000无齿轮小机房电梯简介：通力３000小机房电梯解决方案，仅仅需要一个置于井道上方且面积很小的机房。它不但能节约建筑成本，也能优化建筑空间。因此以通力EcoＤｉsc碟式马达为驱动的小机房电梯,尤其适合中高层建筑楼宇。ﻬ通力永磁EcoDｉsｃ®永磁同步无齿轮碟式马达介绍｀测速反馈器测速反馈器定子定子曳引轮曳引轮转子转子制动器制动器减震橡胶垫减震橡胶垫测速反馈器测速反馈器定子定子曳引轮曳引轮转子转子制动器制动器减震橡胶垫减震橡胶垫结构特点：•转子及定子为扁平的圆环结构,1∶1直径比。•轴向设计节省稀土永磁材料的用料。•扁平的碟式设计，显著节省空间，获得更大曳引力。优点:功率/扭矩比率一直保持行业第一；电动机定子线圈的直径总是大于曳引轮的直径,且曳引轮的直径可有较大的变化范围，可经济地获得电梯所需的速度和驱动转矩；转速较低,运行可靠,特别是低转速大转矩运转状态时性能优越;与其他厂家相比,在可比较的技术规格下,KONE电梯的马达功率可以减少20％;驱动电流减小30％;每小时最大启动次数增加20%以上;)通力EｃoＤisc马达是永磁同步轴向设计;其拥有业内最高的节能率（最低的输出功率和启动电流)是因为功率／扭矩比的优化设计;紧凑的机械结构；曳引轮与转子整合在一起；使用专利转子技术；通力ＥcｏDisc马达的独特技术，使通力电梯在业内依然保持着最领先的技术地位。行业内唯一的环形盘式线型马达，空间矢量控制永磁同步无齿轮交流变频变压技术,功率因素达０．９5，是行业中最好的。通力电梯公司的EcoDisc碟式马达(即永磁同步无齿轮曳引机)是一种全新的曳引机系统，它的经济性、技术性领先于其他电梯制造公司。通力电梯公司在业界是无齿轮电梯的行业开启者，小机房电梯的领导者。永磁同步马达原应用于军用直升机螺旋桨驱动装置,后经通力人多年研究,将军事领域这一高科技运用到电梯曳引机中，此项专利达到了世界领先地位,为通力公司在全球独家专利,并在机器人遥控机械装置和工业自动化系统中得到广泛应用。EｃoDisc®碟式马达的特点是大大降低了能耗，比传统曳引电梯节能高达５3.3%。EcoＤｉｓｃ®碟式马达采用永磁同步电机，融入了调频调压控制，并且是低摩擦、无齿轮结构,在电梯技术上真正实现了一次质的飞跃，将完全替代所有其他电梯驱动装置。EcoＤｉｓｃ®碟式马达不仅耗能低，而且无须用油,从而消除了传统曳引系统和液压系统中油污染及潜在危险。EcoDiｓｃ®碟式马达结构紧凑，曳引机重量相当于传统曳引机的一半;由于不需要减速箱，只有一个移动部件，因此传动效率很高。与传统的有齿曳引驱动和液压驱动相比,ＥcoＤisc®无齿曳引驱动使电梯的运行舒适程度得到明显改善,电梯的启动、制动平稳、安静,没有振动。EcoDisｃ®曳引机可以反映通力公司一直致力于开发、研制对环境友善产品的优良传统,它有很高的效率（７5%－-８0%)和功率因数（0．95)。因为轴向电机没有同步环装置,因此转速度低。以本次投标产品为例：载重量800公斤，速度1.0米/秒的无齿轮无机房电梯,全速运行时曳引机的转速只有80转/分钟。而传统的有齿曳引机是在最高150０转/分钟转速下运行。因此,ＥｃｏＤｉｓc®曳引机由于低转速、大扭力,而使得噪音比传统有机房电梯低15-20分贝。并且，ＥcoＤisc®曳引机有特别长的使用寿命，典型使用寿命为２5年,而且只要次数很少的维保。典型马达功率及转速机型速度载重量转速／分钟功率／KW小机房2.５米／秒1350KG127．３1９.2小机房１.6米／秒1000KG４78.7无机房2.5米/秒1350ＫＧ１５918.6召唤信号系统等KＤS300型召唤面板（...
