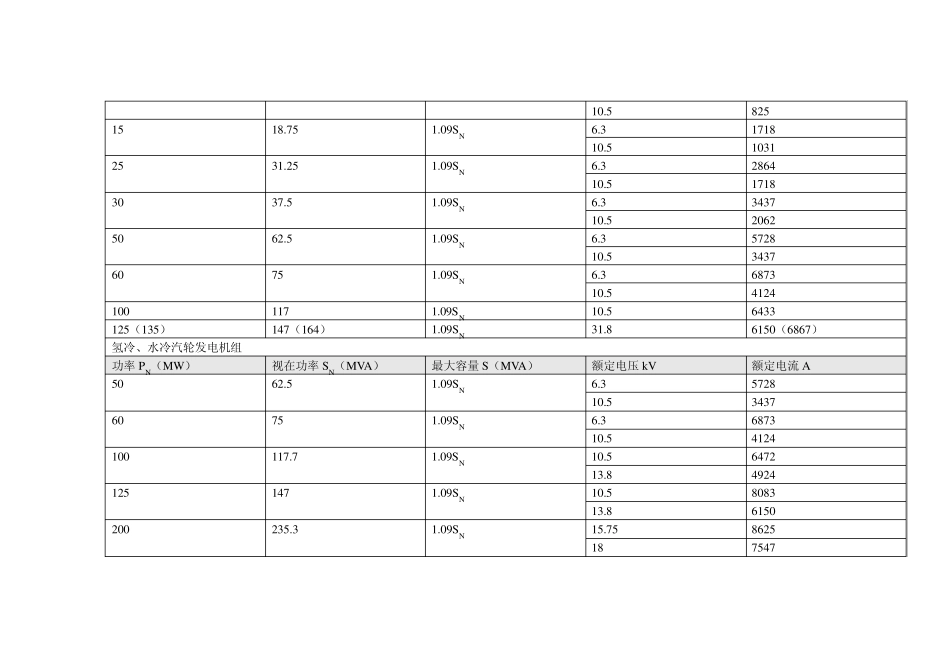

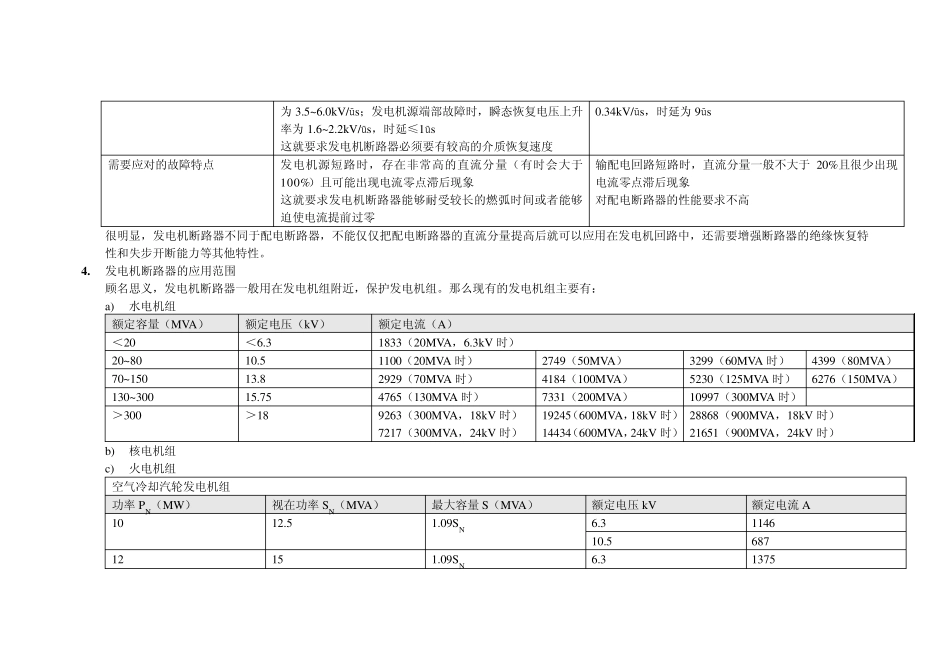

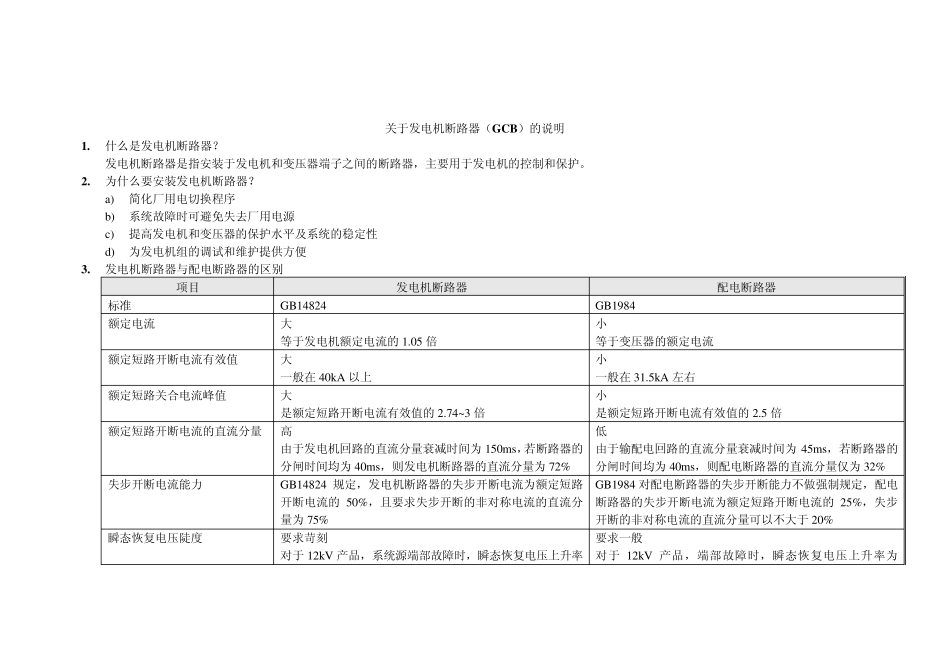

关于发电机断路器（GCB）的说明 1. 什么是发电机断路器？ 发电机断路器是指安装于发电机和变压器端子之间的断路器，主要用于发电机的控制和保护。 2. 为什么要安装发电机断路器？ a) 简化厂用电切换程序 b) 系统故障时可避免失去厂用电源 c) 提高发电机和变压器的保护水平及系统的稳定性 d) 为发电机组的调试和维护提供方便 3. 发电机断路器与配电断路器的区别 项目 发电机断路器 配电断路器 标准 GB14824 GB1984 额定电流 大 等于发电机额定电流的1.05 倍 小 等于变压器的额定电流 额定短路开断电流有效值 大 一般在 40kA 以上 小 一般在 31.5kA 左右 额定短路关合电流峰值 大 是额定短路开断电流有效值的2.74~3 倍 小 是额定短路开断电流有效值的2.5 倍 额定短路开断电流的直流分量 高 由于发电机回路的直流分量衰减时间为 150ms，若断路器的分闸时间均为 40ms，则发电机断路器的直流分量为 72% 低 由于输配电回路的直流分量衰减时间为 45ms，若断路器的分闸时间均为 40ms，则配电断路器的直流分量仅为 32% 失步开断电流能力 GB14824 规定，发电机断路器的失步开断电流为额定短路开断电流的50%，且要求失步开断的非对称电流的直流分量为 75% GB1984 对配电断路器的失步开断能力不做强制规定，配电断路器的失步开断电流为额定短路开断电流的25%，失步开断的非对称电流的直流分量可以不大于20% 瞬态恢复电压陡度 要求苛刻 对于12kV 产品，系统源端部故障时，瞬态恢复电压上升率要求一般 对于12kV 产品，端部故障时，瞬态恢复电压上升率为为3.5~6.0kV/ūs；发电机源端部故障时，瞬态恢复电压上升率为1.6~2.2kV/ūs，时延≤1ūs 这就要求发电机断路器必须要有较高的介质恢复速度 0.34kV/ūs，时延为9ūs 需要应对的故障特点 发电机源短路时，存在非常高的直流分量（有时会大于100%）且可能出现电流零点滞后现象 这就要求发电机断路器能够耐受较长的燃弧时间或者能够迫使电流提前过零 输配电回路短路时，直流分量一般不大于 20%且很少出现电流零点滞后现象 对配电断路器的性能要求不高 很明显，发电机断路器不同于配电断路器，不能仅仅把配电断路器的直流分量提高后就可以应用在发电机回路中，还需要增强断路器的绝缘恢复特性和失步开断能力等其他特性。 4 . 发电机断路器的应用范围 顾名思义，发电机断路器一般用在发电机组附近，保护发电机组。那么现有的发电机组...
