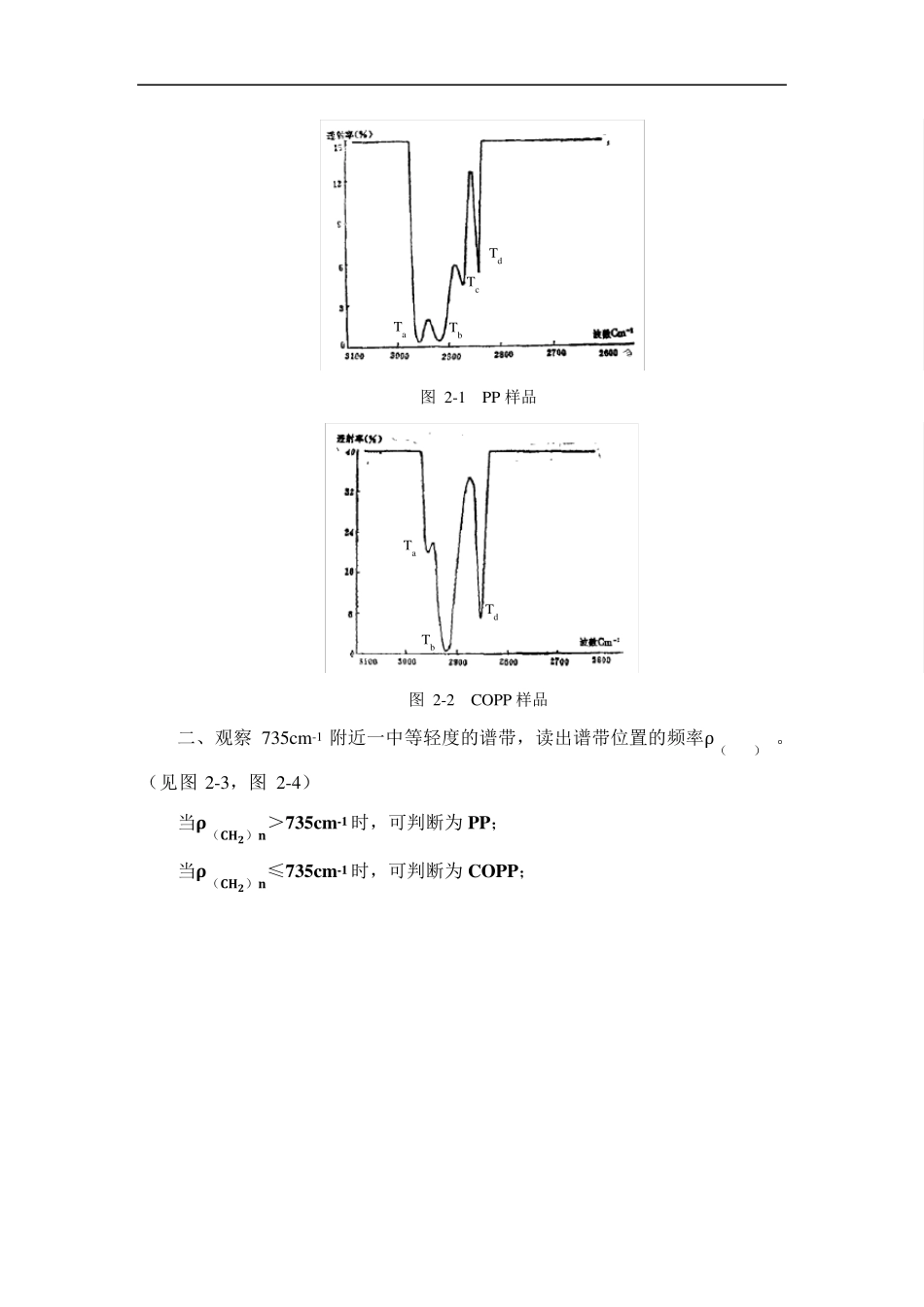

关于均聚聚丙烯和乙丙共聚物的区别 1 文献一： 陈冬梅, 共聚聚丙烯的IR 表征[J], 齐鲁石油化工, 29 (2001) 262-264. 1.1 实验仪器： 美国Nicolet 公司Magna750 型傅利叶变换红外光谱仪;天津市科器高新技术公司产热压机。 1.2 测试条件： 小型热压机预热到110℃,将粒料放入,加压至 10MPa,保压1min,取出。室温下自然冷却,得透明薄膜,放入红外光谱仪中测试(分辨率 4cm-1,扫描 32 次) 。 1.3 结论： 均聚聚丙烯和共聚聚丙烯之间最主要的区别表现在 740～700cm -1 区间（见图 1-1）。均聚聚丙烯在该区间没有吸收峰,而共聚PP 在上述区间出现了吸收峰,并且随共聚类型不同吸收峰位置有所差别。乙丙无规共聚聚丙烯在 733cm-1 或731cm-1 处有吸收峰,乙丙嵌段共聚聚丙烯的该吸收峰在 719cm-1 处。 图 1-1 聚丙烯的红外光谱图 a.均聚聚丙烯；b.乙丙嵌段共聚聚丙烯；c.乙丙无规共聚聚丙烯 该吸收峰是共聚聚丙烯分子链上乙烯链段的存在引起的,属于-CH2-基团面内摇摆振动吸收。n值发生变化,即乙烯链段长短不同时,吸收峰的位置会在740～700cm-1 区间发生位移。 2 文献二： 章晓氡, 红外光谱法鉴别均聚聚丙烯和共聚聚丙烯[J], 浙江化工, 22 (1991) 36-38. 2.1 实验方法： 将 PP 放入小烧杯中，加入四氢化萘溶剂，加热使其完全溶解。将该溶液（浓度为 2～5%）均匀地浇涂在玻璃板上，带溶剂挥发后，用刮刀揭下形成薄膜。 仪器：PE FTIR-1760 扫描次数：10 波数范围：4000-500cm-1 2.2 结论： 一、放大 3000-2800cm -1 区域的光谱，读出 a、b、c、d 每一光谱位置（见下表）的透射率，当Ta≈Tb、Tc≈Td 时，可判断为 PP（见图2-1）；当Ta≫Tb、Tc≫Td 时，可判断为 CO-PP（见图2-2）。 序号 谱带位置 cm-1 透过率 a 2960±10 Ta b 2925±10 Tb c 2870±10 Tc d 2850±10 Td 图 2-1 PP 样品 图 2-2 COPP 样品 二、观察735cm -1 附近一中等轻度的谱带，读出谱带位置的频率ρ（CH2）n。（见图 2-3，图 2-4） 当ᵭ（ᵀᵀᵽ）ᵂ＞735cm -1 时，可判断为PP； 当ᵭ（ᵀᵀᵽ）ᵂ≤735cm -1 时，可判断为COPP； Ta Tb Tc Td Ta Tb Td 图 2-3 PP 样品光谱图 图 2-4 COPP 样品图 3 文献三： 郝军, 王晓娟, 傅里叶变换红外光谱法快速测定乙丙共聚物中的乙烯含量[J], 应用化工, 38 (2009) 752-754. 3 .1 实验方法： 称取乙丙共聚物0. 22～0...
