关于液晶显示屏驱动IC,及换屏个人见解(附9320和9325对比图)

关于液晶显示屏驱动IC,及换屏个人见解(附9320和9325对比图)_第1页
1/8
关于液晶显示屏驱动IC,及换屏个人见解(附9320和9325对比图)_第2页
2/8
关于液晶显示屏驱动IC,及换屏个人见解(附9320和9325对比图)_第3页
3/8

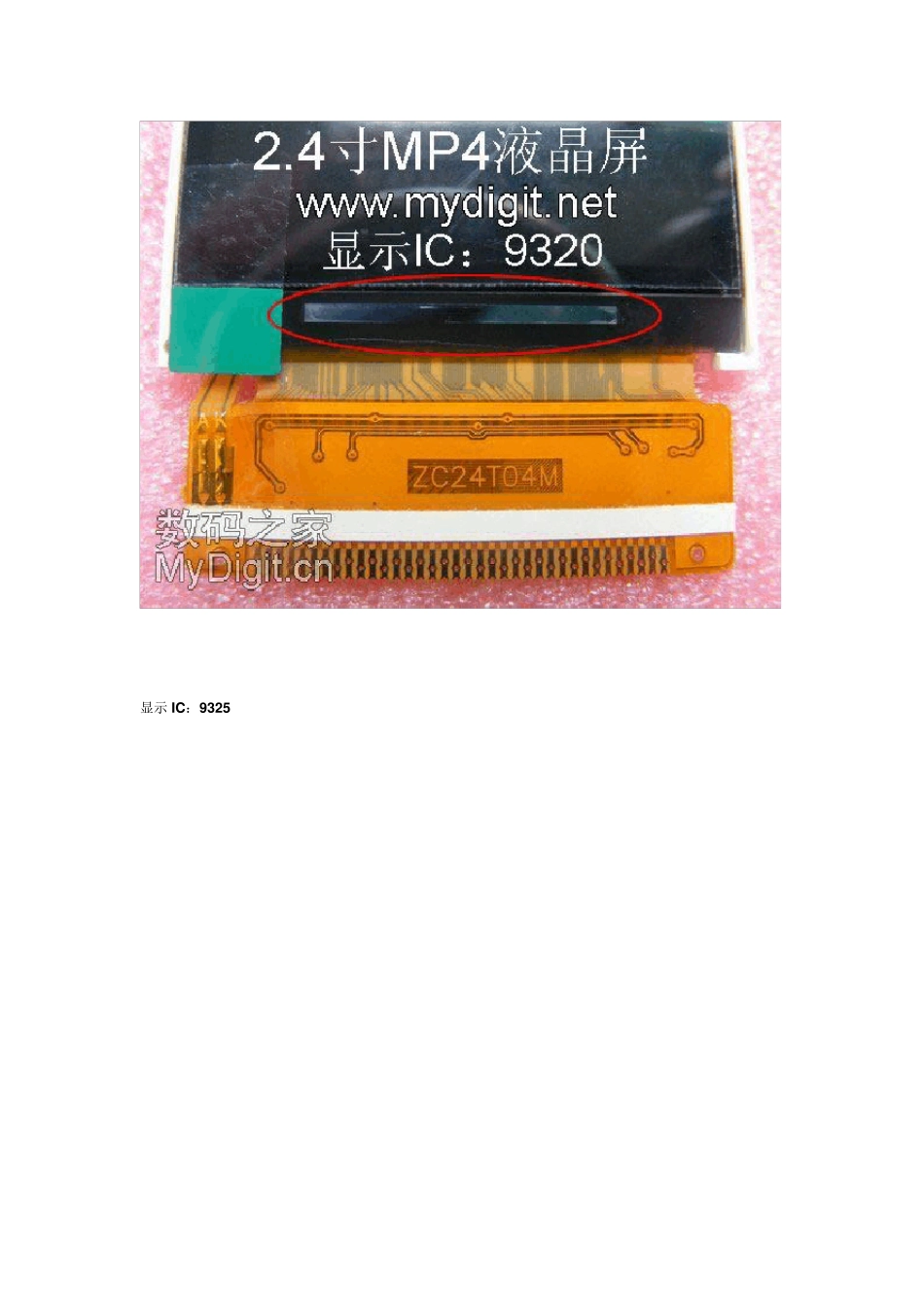

以往我们更换 MP4 液晶屏幕都是看型号来代换的,这种方法工作量非常之巨大,而且要随时查资料对比,极其麻烦 这时我们常乎略了显示屏的核心,那就是驱动 IC 芯片,因为其没有文字,没有型号,所以也就无从下手了。 但是有经验的工程师还是可以从驱动 IC 的大小来确认其型号,然后再将相同驱动 IC 的液晶屏型号列出来,这样就可以方便的找出可替换的显示屏了。 背景知识: 现在市面上的液晶显示屏型号繁杂,因为这些屏都是由不同的生产厂家生产的 他们只要采购液晶和 IC 即可做出各种型号的液晶屏 但是驱动 IC 不可能自已生产,大多都是采购同一家做的驱动 IC 而我们知道,为什么进行固件升级时,当固件不对,有些不显示,有些白屏 这就是因为固件的显示驱动不同所致 所以我们常常会在固件名称中看到“9320”、“9325”等字样 这就是指本固件适用的显示驱动 IC 型号 明白了这一点,我们在代换液晶屏时就可以有目的的去代换了 个人理论上总结的液晶屏代换经验: (因为我很久未动过手了,都是在网站上学习的,所以叫理论总结,只给大家参考) 1、首先液晶屏的尺寸大小要一致 2、引脚数相同 3、背光灯的引脚相同(这个很好找,一般是独立出来的两根线) 4、对比显示驱动 IC 大小(主要从长、宽进行对比),这点很重要 一句话总结: 只要液晶屏驱动 IC 的外观相同,就可以试着代换! 2.4 寸液晶显示屏驱动 IC 对比图解: 显示 IC:9320 显示 IC:9320 显示 IC:9320 显示 IC:9325 显示 IC:9325 用液晶屏引脚排线作的大小对比 用液晶屏引脚排线作的大小对比 2 .4 寸液晶屏团购专帖(9 3 2 0 和9 3 2 5 ): http://bbs.my digit.cn/read.php?tid=49076 最后,希望本帖可以解决大家的一些疑惑 同时也起到抛砖引玉的作用,大家继续交流
