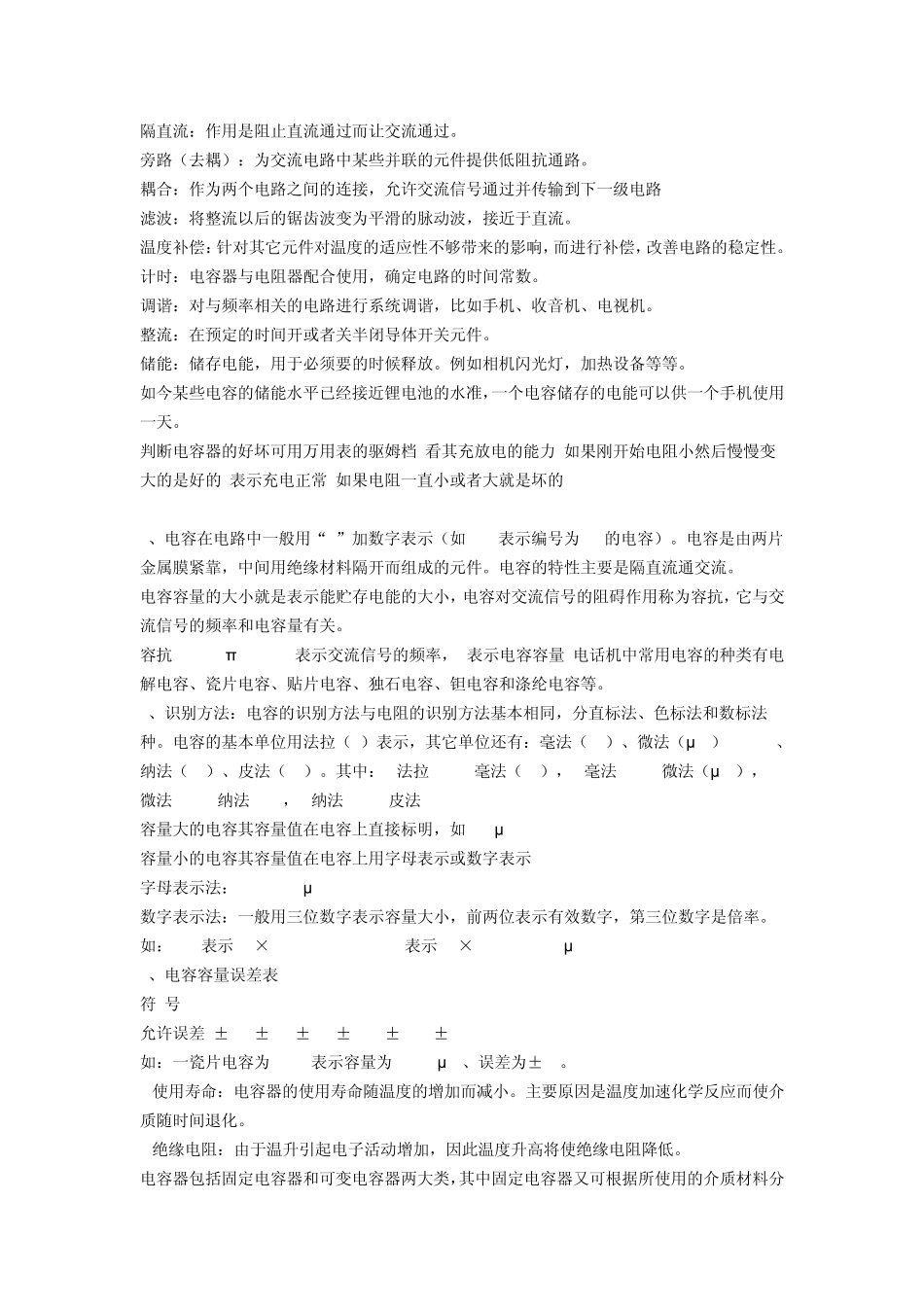

关于电源滤波电容_第1页
1/9

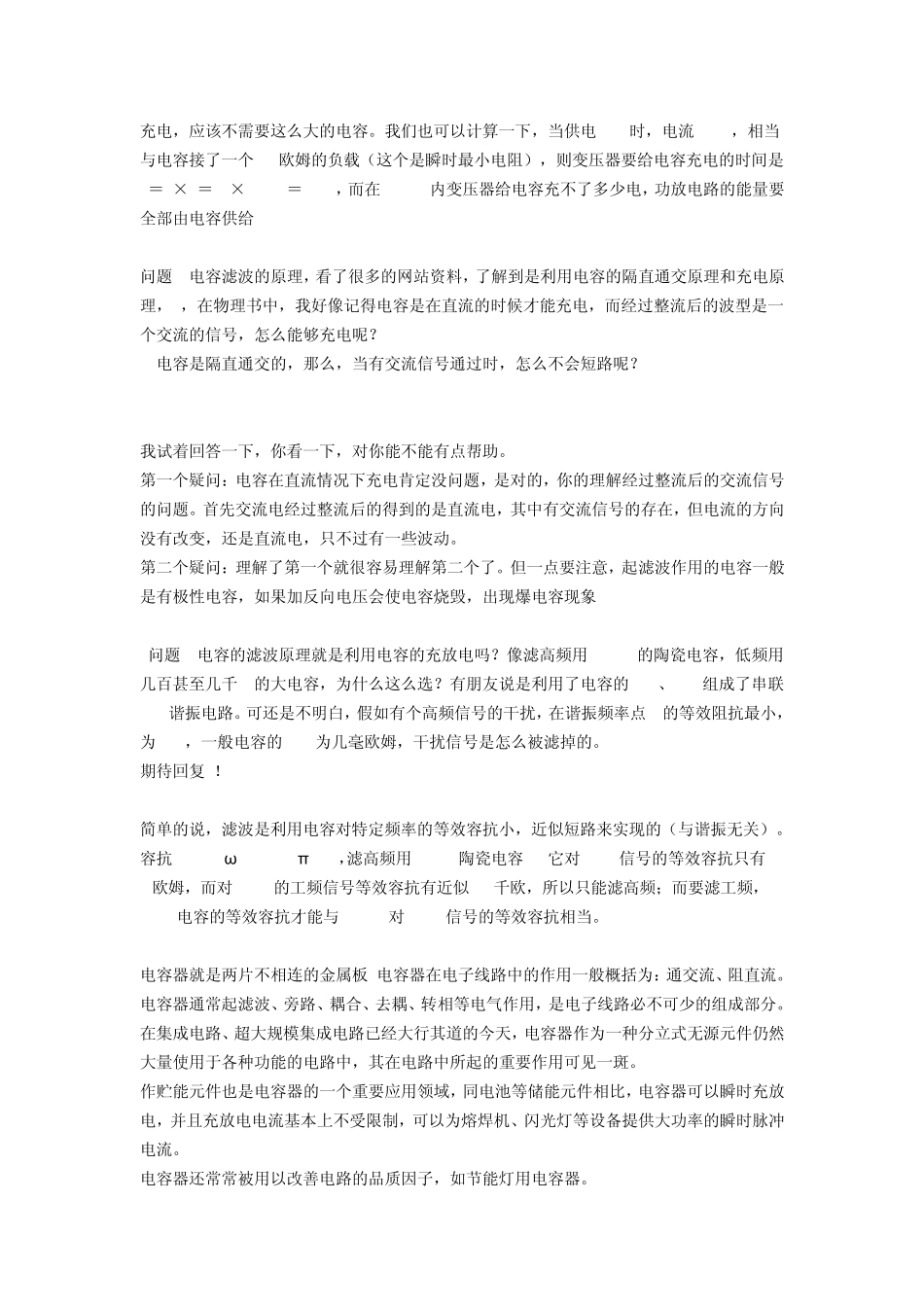

关于电源滤波电容_第2页
2/9
关于电源滤波电容_第3页
3/9
关于电源滤波电容(2008-07-06 10:40:45) 标签:杂谈 分类:电阻--电容--电感 问题: 请问电源的滤波电容的通常是一个大的并联一个小的,两个相差 100倍,但是那个大的电容有的用 10u,有的用 47u,还有的用 4.7u,这是怎么回事,应该怎么选择啊? 大的是电解电容,滤波用的,选择的话,我感觉是看输入的电压质量的,如果本身纹波很大,或者对纹波要求很严格,那就用大的电容。小一些的是去耦电容,我感觉和滤波差不多意思,就是防止电压波动的。容值要小一些,高频时候作用大。 电源滤波电容大小的计算方法 电源滤波电容大小的计算方法(有人说:没有仔细看,但结论似乎不正确) C=Q/U----------Q=C*U I=dQ/dt---------I=d(C*U)/dt=C*dU/dt C=I*dt/dU 从上式可以看出,滤波电容大小与电源输出电流和单位时间电容电压变化率有关系,且输出电流越大电容越大,单位时间电压变化越小电容越大 我们可以假设,单位时间电容电压变化 1v(dV=1)(可能有人说变化也太大了吧,但想下我们一般做类似 lm886的时候用的电压是 30v左右,电压下降1v,电压变化率是 96.7%,我认为不算小了,那如果您非认为这个值小了,那你可以按照你所希望的值计算一下,或许你发现你所需要的代价是很大的),则上式变为 C=I*dt。那么我们就可以按照一个最大的猝发大功率信号时所需要的电流和猝发时间来计算我们所需要的最小电容大小了,以 lm3886为例,它的最大输出功率是 125W,那么我么可以假设需要电源提供的最大功率是 150W,则电源提供的最大电流是 I=150/(30+30)=2.5A(正负电源各2.5A),而大功率一般是低频信号,我们可以用 100Hz信号代替,则dt=1/100=0.01s,带上上式后得到C=2.5×0.01=0.025=25000uF。 以上计算是按照功放的最大功率计算的,如果我们平时是用小音量听的话,电容不需要这么大的,我认为满足一定的纹波系数就可以了,4700u或许就已经够用了。喜欢大音量的同志那就必须要用大水塘了,10000u也不算大。 ps:如果按照dV=0.1v计算,则C=25万 uF,可以想像在电源上你要花多少钱,而且对音质的影响有多大还很难说。而且从上面的计算还可以得出结论,给 lm3886供电的变压器的功率必须要大于 150W,如果用一个变压器给双路供电必须大于 300W。 还有些人可能要问你的计算有问题,因为电容在给电路供电的时候,变压器还在给它充电,应该不需要这么大的电容。我们也可以计算一下,当供电30v时,电流2.5A,相当与电容接了一...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

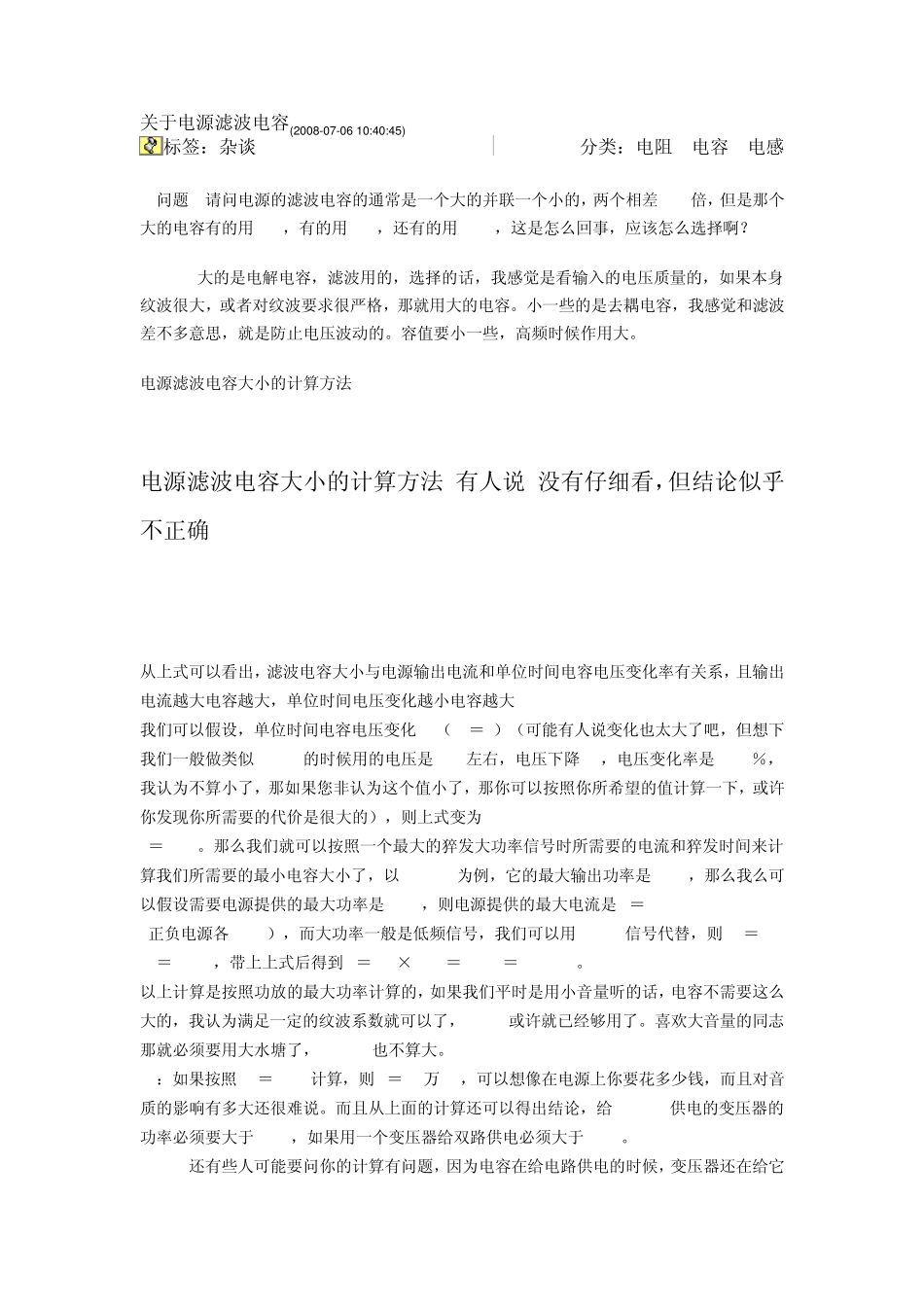

关于电源滤波电容
